TC600 circuito parteggiato doppio ad alta frequenza di a microonde del PWB 50mil 1.27mm con l'argento di immersione

prodotti

L'impedenza ha controllato il PWB

TC600 circuito parteggiato doppio ad alta frequenza di a microonde del PWB 50mil 1.27mm con l'argento di immersione

MOQ:	1
prezzo:	USD9.99-99.99 Per Piece
imballaggio standard:	Vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T/T
Capacità di approvvigionamento:	50000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-196-V6.2

In vetro epossidico:

TC600

Altezza finale del PWB:

1,4 millimetri ±0.1mm

Esterno finale della stagnola:

1,0 Oz

Finitura superficia:

Argento di immersione

Colore della maschera della lega per saldatura:

Colore della leggenda componente:

Bianco

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD9.99-99.99 Per Piece

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

Capacità di alimentazione:

50000 pezzi al mese

Descrizione del prodotto

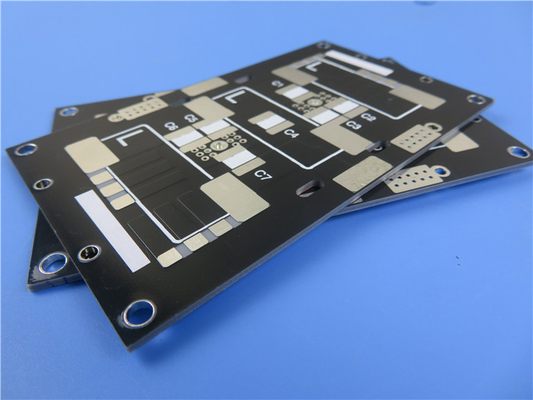

TC600 circuito parteggiato doppio ad alta frequenza di a microonde del PWB 50mil 1.27mm con l'argento di immersione

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

Ciò è un tipo di gestione che di calore il PWB ha fatto sul substrato TC600 di Rogers (Arlon) con spessore 50mil, iniziante il rame 0.5oz, ha finito la maschera di rame e nera di 1oz della lega per saldatura dal lato componente e l'argento di immersione placcato sui cuscinetti. È un bordo di doppio strato manifatturiero secondo la norma della classe 2 di IPC. Tutti bordi sono sonda o dispositivo provata di 100% e di volo elettrica della prova, prima della spedizione.

Specifiche del PWB

DIMENSIONE DEL PWB	120 x 66mm=1up
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 17um (0,5 once) +plate
	TC600 1.27mm
	rame ------- 17um (0,5 once) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 6 mil/6
Fori minimi/massimi:	0,5 millimetri/4,0 millimetri
Numero dei fori differenti:	6
Numero dei luoghi di perforazione:	87
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	TC600 1.27mm
Esterno finale della stagnola:	1,0 once
Stagnola finale interna:	N/A
Altezza finale del PWB:	1,4 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia	Argento di immersione, 80,8%
Saldi la maschera per applicarsi a:	Lato superiore e lato inferiore
Colore della maschera della lega per saldatura:	Nero
Tipo della maschera della lega per saldatura:	LPI
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	Lato componente
Colore della leggenda componente	Bianco
Produttore Name o logo:	N/A
VIA	Foro metallizzato (PTH), dimensione minima 0.5mm.
VALUTAZIONE DI FLAMIBILITY	94V-0
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

TC600 circuito parteggiato doppio ad alta frequenza di a microonde del PWB 50mil 1.27mm con l'argento di immersione 0

I nostri vantaggi

1. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;

2. I prodotti e la fabbricazione del PWB sono certificati dalle organizzazioni autorizzate;

3. officina 16000㎡ con capacità dell'uscita 30000㎡ e 8000 tipi di PWB al mese;

4. Controllo rapido di CADCAM e citazione libera del PWB;

5. Nessuna quantità di ordine minimo. 1 pezzo è disponibile;

6. Un gruppo con passione, disciplina, responsabilità ed onestà;

7. Più degli anni 19+ di esperienza ad alta frequenza del PWB;

8. Capacità del PWB del prototipo a capacità di produzione in volume;

9. Consegna in tempo: >98%, tasso di reclamo del cliente: <1>

10. Classe 3 della classe 2/IPC di IPC;

Le nostre capacità del PWB (2022)

Conteggi di strato	1-32
Materiale del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima	Prova volante: 900600mm, prova 460380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo	±0,0059"(0.15mm)
Spessore del PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm)	±8%
Tolleranza di spessore (t<0.8mm)	±10%
Spessore di strato dell'isolamento	0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima	0,003" (0.075mm)
Spazio minimo	0,003" (0.075mm)
Spessore di rame esterno	35µm--350µm (1oz-10oz)
Spessore di rame interno	17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico)	0,0079" - 0,25" (0.2mm--6.35mm)
Foro finito (meccanico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico)	0,00295" (0.075mm)
Registrazione (meccanica)	0,00197" (0.05mm)
Allungamento	12:1
Tipo della maschera della lega per saldatura	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Spina via il diametro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza	±10%
Finitura superficia	HASL, HASL SE, ENIG, latta di immersione, argento di immersione, OSP, dito dell'oro, ecc. placcato oro puro.
