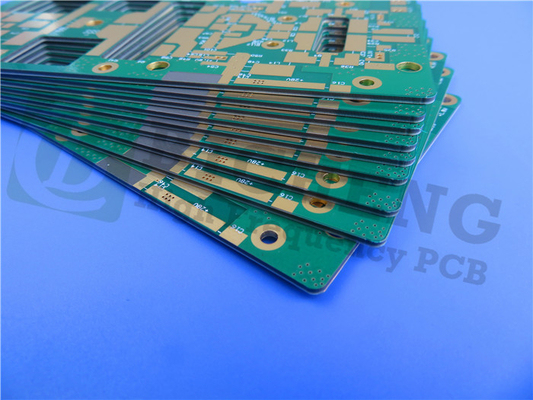

Circuito ad alta frequenza 2-Layer del PWB RT/duroid 5880LZ 50mil 1.27mm di Rogers 5880LZ con l'oro di immersione

Circuito ad alta frequenza 2-Layer del PWB RT/duroid 5880LZ 50mil 1.27mm di Rogers 5880LZ con l'oro di immersione

  • Circuito ad alta frequenza 2-Layer del PWB RT/duroid 5880LZ 50mil 1.27mm di Rogers 5880LZ con l'oro di immersione
  • Circuito ad alta frequenza 2-Layer del PWB RT/duroid 5880LZ 50mil 1.27mm di Rogers 5880LZ con l'oro di immersione
  • Circuito ad alta frequenza 2-Layer del PWB RT/duroid 5880LZ 50mil 1.27mm di Rogers 5880LZ con l'oro di immersione
Circuito ad alta frequenza 2-Layer del PWB RT/duroid 5880LZ 50mil 1.27mm di Rogers 5880LZ con l'oro di immersione
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-192-V0.98
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 2.99-9.99 PER PIECE
Imballaggi particolari: Vuoto
Tempi di consegna: 10 GIORNI LAVORATIVI
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 50000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 2 In vetro epossidico: RT/duroid 5880LZ, er 2,0, RogersCorp
Fioretto finale: 1,0 once Altezza finale del PWB: 1,4 millimetri ±10%
Finitura superficia: Oro per immersione (37,1%) 0,05 µm su nichel 3 µm Colore della maschera della lega per saldatura: Verde
Colore della leggenda componente: Bianco Prova: Spedizione priore della prova elettrica di 100%

Circuito ad alta frequenza del PWB RT/duroid 5880LZ 50mil 1,27millimetro2-Layerdi Rogers 5880LZconl'orodiimmersione

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Descrizione generale

Ciò è un tipo di PWB digitale dell'antenna radiofonica ha fatto su Rogers RT/duroid 5880LZ con il substrato 50mil, iniziante il rame 0.5oz, ha finito la maschera di rame e verde di 1oz della lega per saldatura dal lato superiore e l'oro di immersione placcato sull'intero strato inferiore. È un bordo di doppio strato manifatturiero secondo la norma della classe 2 di IPC. Tutti bordi sono sonda o dispositivo provata di 100% e di volo elettrica della prova, prima della spedizione.



Specifiche del PWB

DIMENSIONE DEL PWB 75 x 60mm=1up
TIPO DEL BORDO Il doppio ha parteggiato PWB
Numero degli strati 2 strati
Componenti di superficie del supporto
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 17um (0,5 once) +plate
RT/duroid 5880LZ 1.27mm
rame ------- 17um (0,5 once) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi: mil 4 mil/4
Fori minimi/massimi: 0,4 millimetri/3,0 millimetri
Numero dei fori differenti: 7
Numero dei luoghi di perforazione: 175
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: RT/duroid 5880LZ 1.27mm
Esterno finale della stagnola: 1,0 once
Stagnola finale interna: N/A
Altezza finale del PWB: 1,4 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione, 51,8%
Saldi la maschera per applicarsi a: Lato superiore
Colore della maschera della lega per saldatura: Verde
Tipo della maschera della lega per saldatura: LPI
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY 94V-0
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.







I nostri vantaggi

1. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;

2. I prodotti e la fabbricazione del PWB sono certificati dalle organizzazioni autorizzate;

3. officina 16000㎡ con capacità dell'uscita 30000㎡ e 8000 tipi di PWB al mese;

4. Controllo rapido di CADCAM e citazione libera del PWB;

5. Nessuna quantità di ordine minimo. 1 pezzo è disponibile;

6. Un gruppo con passione, disciplina, responsabilità ed onestà;

7. Più degli anni 19+ di esperienza ad alta frequenza del PWB;

8. Capacità del PWB del prototipo a capacità di produzione in volume;

9. Consegna in tempo: >98%, tasso di reclamo del cliente: <1>

10. Classe 3 della classe 2/IPC di IPC;



Le nostre capacità del PWB (2022)


Parametro Valore
Conteggi di strato1-32
Materiale del substrato RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0,0059"(0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--350µm (1oz-10oz)
Spessore di rame interno 17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico) 0,0079" - 0,25" (0.2mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta di immersione, argento di immersione, OSP, dito dell'oro, ecc. placcato oro puro.



Appendice: Valore tipico di RT/duroid 5880LZ

Proprietà Valore tipico RT/duroid® 5880LZ Direzione Unità Circostanza Metodo di prova
Costante dielettrica er, processo 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Costante dielettrica er, progettazione 2,00 Z   8 gigahertz - 40 gigahertz Metodo di lunghezza di fase differenziale
Il fattore di dissipazione, si abbronza Tipo: 0,0021 massimo: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Coefficiente termico della costante dielettrica, er +20 Z ppm/°C -50°C a 150°C 10GHz IPC-TM-650, 2.5.5.5
Resistività di volume X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Resistività di superficie 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Forza elettrica 40   Chilovolt D48/50 IPC-TM-650, 2.5.6
Stabilità dimensionale -0,38 X, Y %   IPC-TM-650, 2.4.39A
Assorbimento dell'umidità 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Conducibilità termica 0,33 Z W/m/°K 80°C ASTM C518
Coefficiente di espansione termica 54, 47 40 X, Y Z ppm/°C 0 a 150°C IPC-TM-650, 2.4.41
Degassamento
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Densità 1,4   gm/cm^3   ASTM D792
Buccia di rame >4,0   pli   IPC-TM-650, 2.4.8
Infiammabilità Vo       UL 94
Processo senza piombo compatibile
