PWB ad alta frequenza sviluppato su Rogers IsoClad 917 materiali non tessuti di fiberglass/PTFE

prodotti

L'impedenza ha controllato il PWB

PWB ad alta frequenza sviluppato su Rogers IsoClad 917 materiali non tessuti di fiberglass/PTFE

MOQ:	1
prezzo:	USD 9.99-99.99 Per Piece
imballaggio standard:	Vuoto
Periodo di consegna:	10 giorni lavorativi
metodo di pagamento:	T/T
Capacità di approvvigionamento:	50000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-205-V1.04

In vetro epossidico:

IsoClad 917

Altezza finale del PWB:

0,13 millimetri di ± 10%

Esterno finale della stagnola:

1 oncia

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura:

Colore della leggenda componente:

Numero degli strati:

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 9.99-99.99 Per Piece

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 giorni lavorativi

Termini di pagamento:

Capacità di alimentazione:

50000 pezzi al mese

Descrizione del prodotto

PWB ad alta frequenza sviluppato su Rogers IsoClad 917 materiali non tessuti di fiberglass/PTFE

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Breve introduzione

Rogers IsoClad 917 laminati è composti non tessuti di fiberglass/PTFE facendo uso di un rapporto basso di fiberglass/PTFE per raggiungere i 2,17 o 2,20 di dissipazione 0,0013 e costanti fattori dielettrici più basso. Fibre casuali più lunghe e processo privato di IsoClad 917 fornire maggior stabilità dimensionale ed uniformità costante dielettrica che i concorrenti nelle simili classi. È rinforzo non tessuto della vetroresina, meno rigido di quanto la vetroresina tessuta, in modo da ha utilizzato nelle applicazioni dove il PWB finale può essere piegato nella forma, compreso le antenne conformi o le antenne avvolgenti.

Caratteristiche

1. Costante dielettrica bassa (dk) di 2,17 o di 2,20

2. Un fattore di dissipazione basso di .0013 a 10GHz

3. Estremamente - perdita bassa

4. Assorbimento della bassa umidità

5. Altamente isotropo nelle direzioni di X, di Y e di Z

Applicazioni tipiche:

1. Antenne conformi

2. Stripline e circuiti della microstriscia

3. Sistemi di guida

4. Sistemi del radar

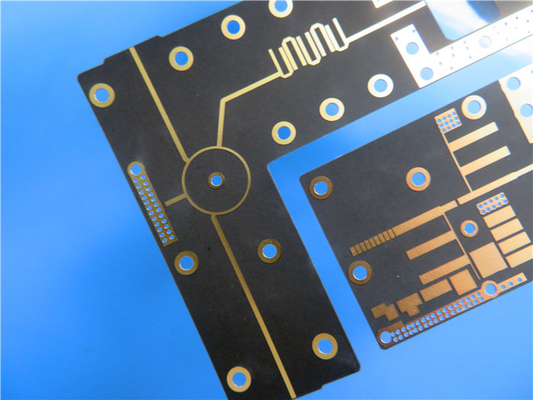

PWB ad alta frequenza sviluppato su Rogers IsoClad 917 materiali non tessuti di fiberglass/PTFE 0

La nostra capacità del PWB (IsoClad 917)

Materiale del PWB:	Composti non tessuti della vetroresina/PTFE
Designazione:	IsoClad 917
Costante dielettrica:	2,17 o 2,20 (10 gigahertz)
Fattore di dissipazione	0,0013 (10 gigahertz)
Conteggio di strato:	Singolo PWB parteggiato e a più strati parteggiato e doppio, PWB ibrido
Peso di rame:	1oz (35µm), 2oz (70µm)
Spessore dielettrico	20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm)
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia:	Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro…

I nostri vantaggi

Fondata nel 2003, la tecnologia il Co., srl di elettronica di Shenzhen Bicheng è un fornitore ad alta frequenza stabilito ed esportatore del PWB a Shenzhen Cina, dividente l'antenna cellulare della stazione base, satellite, componenti passive ad alta frequenza, linea della microstriscia e linea circuito della banda, attrezzature dell'onda di millimetro, sistemi del radar, antenna digitale di radiofrequenza ed altri campi universalmente per 19 anni. Il nostro PCBs ad alta frequenza pricipalmente è costruito su 3 marche materiali ad alta frequenza: Rogers Corporation, Taconic e strapparsi. Gamme costanti dielettriche da 2,2 10,2 ecc.

Inoltre abbiamo divisioni del circuito FR-4, circuiti flessibili ed il centro PCBs del metallo ha caratterizzato come prototipi, piccoli funzionamenti a fabbricazione in serie. Inoltre attivamente ricerchiamo e sviluppiamo tali alti progetti a valore aggiunto del PWB come HDI, il giro rapido, il controllo dell'impedenza, il rame pesante e bordo ecc. della superficie posteriore. Ciò ha fatto i nostri prodotti del PWB generare un efficaci prolungamento e complementazione come pure la formazione della serie di prodotti integrata che varia da inferiore a di qualità superiore.

Appendice: Valori tipici di IsoClad 917

Proprietà	IsoClad 917	Circostanza	Metodo di prova
Costante dielettrica @ 10 gigahertz	2,17, 2,20	C23/50	IPC TM-650 2.5.5.5
Fattore di dissipazione @ 10 gigahertz	0,0013	C23/50	IPC TM-650 2.5.5.5
Coefficiente termico di Er (ppm/°C)	-157	-10°C a +140°C	IPC TM-650 2.5.5.5 Adattato
Forza di buccia (pollice di lbs.per)	10	Dopo il termale	IPC TM-650 2.4.8
Resistività di volume (MΩ-cm)	1,5 x 10^10	C96/35/90	IPC TM-650 2.5.17.1
Resistività di superficie (MΩ)	1,0 x 10^9	C96/35/90	IPC TM-650 2.5.17.1
Resistenza di arco (secondi)	>180	D48/50	ASTM D-495
Modulo di tensione (kpsi)	133, 120	, 23°C	ASTM D-638
Resistenza alla trazione (kpsi)	4,3, 3,8	, 23°C	ASTM D-882
Modulo compressivo (kpsi)	182	, 23°C	ASTM D-695
Modulo flessionale (kpsi)	213	, 23°C	ASTM D-790
Ripartizione dielettrica (chilovolt)	>45	D48/50	ASTM D-149
Densità (g/cm3)	2,23	, 23°C	Metodo A di ASTM D-792
Assorbimento di acqua (%)	0,04	E1/105 + D24/23	MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2
Coefficiente del termale		0°C a 100°C	IPC TM-650 2.4.24
Espansione (ppm/°C)			Mettler 3000
Ascissa	46		Termomeccanico
Asse y	47		Analizzatore
Asse di Z	236
Conducibilità termica (W/mK)	0,263	100°C	ASTM E-1225
Degassamento		125°C, torr ≤10-6
Perdita di Massachussets totale (%)	0,02		Massimo 1,00%
Composto volatile raccolto	0,00		Massimo 0,10%
Materiale condensabile (%)
Riacquisto del vapore acqueo (%)	0,02
Condensato visibile (±)	NO
Infiammabilità	Requisiti di raduni di UL94-V0	C48/23/50, E24/125	Il verticale dell'UL 94 brucia il IPC TM-650 2.3.10
