PWB ad alta frequenza RO4350B 30 mil 2 strati con l'oro di immersione
  • Nome
  • Nome
  • Nome

PWB ad alta frequenza RO4350B 30 mil 2 strati con l'oro di immersione

MOQ: 1
prezzo: USD 2.99-6.99 PER PIECE
imballaggio standard: Vuoto
Periodo di consegna: 10 GIORNI LAVORATIVI
metodo di pagamento: T/T, Western Union
Capacità di approvvigionamento: 45000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Enterprise
Certificazione
UL
Numero di modello
BIC-001-V0.1
Numero degli strati:
2
In vetro epossidico:
RO4350B 30mil (0.762mm), Tg 288℃
Stagnola finale:
1 Oz
Altezza finale del PWB:
0,8 millimetri ±10%
Finitura superficia:
Micoinch 16,2%) 2 dell'oro di immersione (oltre un nichel da 100 milionesimi di pollice
Colore della maschera della lega per saldatura:
Verde
Colore della leggenda componente:
Bianco
Prova:
Spedizione priore della prova elettrica di 100%
Quantità di ordine minimo:
1
Prezzo:
USD 2.99-6.99 PER PIECE
Imballaggi particolari:
Vuoto
Tempi di consegna:
10 GIORNI LAVORATIVI
Termini di pagamento:
T/T, Western Union
Capacità di alimentazione:
45000 pezzi al mese
Descrizione del prodotto

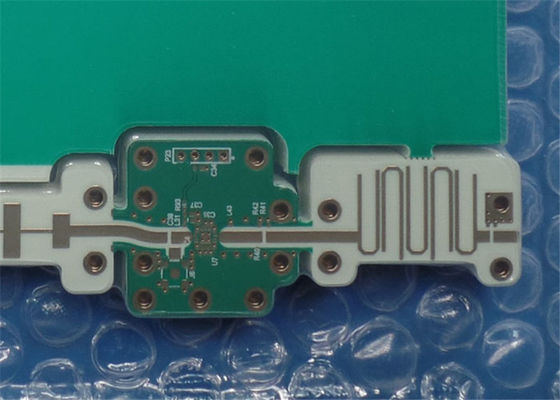

PWB ad alta frequenza RO4350B 30 mil 2 strati con l'oro di immersione
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale
Ciò è un tipo di PWB ad alta frequenza sviluppato su RO4350B per l'applicazione dell'amplificatore equilibrato. È un bordo del PWB di 2 strati rf spesso a 0,8 millimetri. È rivestimento dell'oro di immersione con la maschera ed il silkscreen della lega per saldatura da Taiyo. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 10 bordi sono imballati per la spedizione.

Caratteristiche e benefici
La costante dielettrica (dk) è bassa e stabile, in modo dalla trasmissione del segnale è buona immediatamente.
La caratteristica di perdita dielettrica bassa subisce la perdita del segnale ad un livello più basso, che rende la trasmissione del segnale di intera attrezzatura eccellente.
La delaminazione di stagnola di rame non sarà causata dal cambiamento del freddo e del calore dovuto la consistenza con il coefficiente di espansione termica di stagnola di rame.
L'oro di immersione ha planarity di superficie eccellente, particolarmente utile per PCBs con i pacchetti di BGA o persino CSP ha montato le componenti per ridurre l'incidenza guasti durante l'assemblea e la saldatura.
L'UL, iso ha certificato la fabbrica di fabbricazione del PWB.
Effettui la consegna in tempo che tiene il tasso della su tempo consegna di 98%.
Tasso ammissibile dei prodotti di prima produzione: >95%
Le persone con esperienza di vendite forniscono nei ai servizi di assistenza al cliente esperti.
Veloce e flessibile salvare il periodo di produzione dal prototipo a produzione standard

Applicazione
Amplificatore, Multicoupler, antenna, induzione sana del interruttore di comando, combinatrice

Parametro e scheda di dati
DIMENSIONE DEL PWB 193 x 192mm=1PCS
TIPO DEL BORDO
Numero degli strati Doppio ha parteggiato il PWB, un PWB di 2 strati
Componenti di superficie del supporto SÌ
Attraverso le componenti del foro SÌ
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate
RO4350B 30mil (0.762mm)
rame ------- strato di 17.8um (1oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi: 11.97mil
Fori minimi/massimi: 0.3/2.8mm
Numero dei fori differenti: 2
Numero dei luoghi di perforazione: 195
Numero delle scanalature macinate: 5
Numero dei ritagli interni: 0
Controllo di impedenza Nessun
MATERIALE DEL BORDO
In vetro epossidico: RO4350B 30mil (0.762mm), Tg 288℃
Esterno finale della stagnola: 1oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 0.8mm ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Micoinch 16,2%) 2 dell'oro di immersione (oltre un nichel da 100 milionesimi di pollice
Saldi la maschera per applicarsi a: Alto e basso, minimo 12micron
Colore della maschera della lega per saldatura: Verde, NAN YA, LP-4G/G-05
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Dirigendo, segni fiduciari
MARCATURA
Lato della leggenda componente CIMA
Colore della leggenda componente Bianco, S-380W, Taiyo Supplied.
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA Foro metallizzato (PTH), via tented
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.
