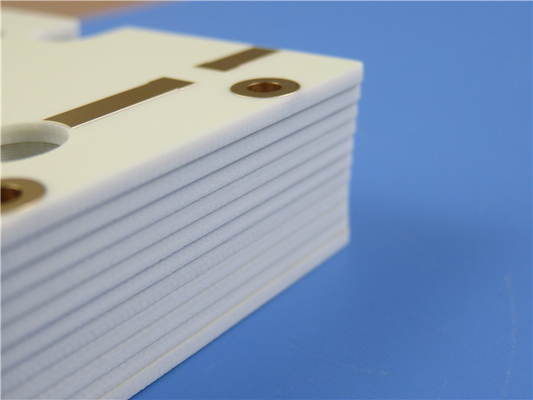

Circuito di radiofrequenza parteggiato doppio ad alta frequenza del PWB 60mil di Rogers RO4360 con l'oro di immersione per il radar a terra

Circuito di radiofrequenza parteggiato doppio ad alta frequenza del PWB 60mil di Rogers RO4360 con l'oro di immersione per il radar a terra
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

I laminati RO4360G2 di Rogers Corporation sono 6,15 dk, con poche perdite, rinforzati con vetro, di materiali thermoset ripieni di ceramica dell'idrocarburo che forniscono l'equilibrio ideale della prestazione e facilità di elaborazione. I laminati RO4360G2 estendono la cartella di Rogers dei materiali di rendimento elevato fornendo ai clienti un prodotto che è processo senza piombo capace ed offre la migliore rigidità per lavorabilità migliore nelle costruzioni a più strati del bordo, mentre riducendo i costi di montaggio e del materiale.

RO4360G2 lamina il processo simile a FR-4 ed è assemblea automatizzata compatibile. Hanno un Z-asse basso CTE per la flessibilità di progettazione ed hanno lo stesso alto Tg di tutta serie di prodotti RO4000. I laminati RO4360G2 possono essere accoppiati con il prepreg di RO4450F ed il laminato basso-dk RO4000 nelle progettazioni a più strati.

I laminati RO4360G2, con la dk di 6,15 (progettazione dk 6,4), permettono che i progettisti riducano le dimensioni del circuito nelle applicazioni dove la dimensione ed il costo sono critici. Sono la migliore scelta del valore per gli ingegneri che lavorano alle progettazioni compreso gli amplificatori di potenza, antenne della toppa, radar a terra ed altre applicazioni generali di rf.
Caratteristiche e benefici:
1. il sistema Thermoset della resina ha formulato specialmente per incontrare 6,15 dk
1). Facilità di montaggio/processi simili a FR-4
2). Ripetibilità materiale
3). Con poche perdite
4). Alta conducibilità termica
5). Soluzione più bassa di costo del PWB di totale che i prodotti facenti concorrenza di PTFE,

2. Z-asse basso CTE/alto Tg
1). Flessibilità di progettazione
2). Affidabilità del foro metallizzato
3). Assemblea automatizzata compatibile

3. rispettoso dell'ambiente
1.) processo senza piombo compatibile

4. inventario regionale dei prodotti finiti
1). Brevi termini d'esecuzione/giri rapidi di inventario
2). Catena di fornitura efficiente


Alcune applicazioni tipiche:
1. amplificatori di potenza della stazione base
2. piccoli ricetrasmettitori delle cellule
3. antenne della toppa
4. radar a terra



Capacità del PWB (RO4360G2)


Scheda di dati di RO4360G2
