PWB ad alta frequenza dell'antenna rf di Rogers 20mil 30mil 60mil del circuito stampato RO4533

prodotti

L'impedenza ha controllato il PWB

PWB ad alta frequenza dell'antenna rf di Rogers 20mil 30mil 60mil del circuito stampato RO4533

MOQ:	1 pezzo
prezzo:	USD 9.99-99.99
imballaggio standard:	Vuoto
Periodo di consegna:	GIORNO LAVORATIVO 10
metodo di pagamento:	T/T, Paypal
Capacità di approvvigionamento:	50000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-185-V3.38

Materiale del bordo:

RO4533

Spessore del bordo:

0.8mm

Spessore di superficie/interno del Cu di strato:

Finitura superficia:

oro di immersione

Colore di Coverlay:

Verde

Colore della serigrafia:

bianco

Funzione:

Test elettrico superato al 100%.

Numero degli strati:

Quantità di ordine minimo:

1 pezzo

Prezzo:

USD 9.99-99.99

Imballaggi particolari:

Vuoto

Tempi di consegna:

GIORNO LAVORATIVO 10

Termini di pagamento:

T/T, Paypal

Capacità di alimentazione:

50000 pezzi al mese

Descrizione del prodotto

Proprietà	RO4533	Direzione	Unità	Circostanza	Metodo di prova
Costante dielettrica, er processo	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Fattore di dissipazione	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Fattore di dissipazione	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (tipico)	-157	-	dBc	Il dBm riflesso 43 ha spazzato i toni	Summitek 1900b PIM Analyzer
Resistenza dielettrica	>500	Z	V/mil	0,51 millimetri	IPC-TM-650, 2.5.6.2
Stabilità dimensionale	<0>	X, Y	mm/m (mil/pollice)	dopo incissione all'acquaforte	IPC-TM-650, 2.4.39A
Coefficiente di espansione termica	13	X	ppm/℃	℃ -55 - 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Conducibilità termica	0,6	-	Con (m.K)	℃ 80	ASTM C518
Assorbimento dell'umidità	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densità	1,8	-	gm/cm3	-	ASTM D792
Forza di buccia di rame	6,9 (1,2)	-	lbs/in (N/mm)	1 oncia. Galleggiante della lega per saldatura della posta di EDC	IPC-TM-650, 2.4.8
Infiammabilità	NON FRANCO	-	-	-	UL 94
Processo senza piombo compatibile	Sì	-	-	-	-

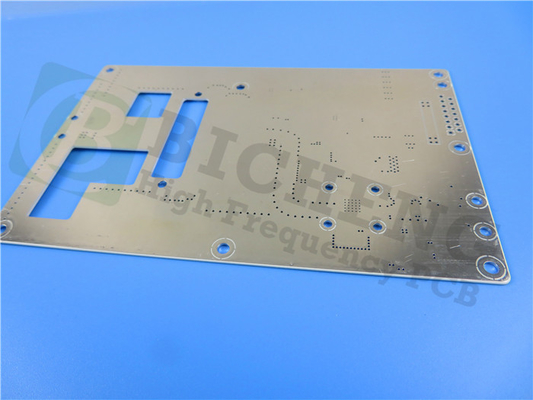

PWB ad alta frequenza dell'antenna rf di Rogers 20mil 30mil 60mil del circuito stampato RO4533

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

RO4533 i laminati ad alta frequenza, idrocarburo ripieno di ceramica e rinforzato con vetro hanno basato il materiale, sono materiali prestazione/di costo da Rogers Corporation, specificamente costruito e manifatturiero per rispondere alle esigenze specifiche dei mercati dell'antenna. Ha una costante dielettrica di 3,3 e una tangente di perdita (Df) di 0,0025 misurato a 10 gigahertz. Questi valori permettono che i progettisti dell'antenna realizzino i valori sostanziali di guadagno mentre minimizzano la perdita del segnale. Quindi, fornisce la risposta passiva eccellente dell'intermodulazione richiesta per le applicazioni mobili dell'antenna della microstriscia dell'infrastruttura.

È un'alternativa accessibile alle tecnologie più convenzionali dell'antenna di PTFE, così permettendo che i nostri progettisti ottimizzino il prezzo e la prestazione delle antenne. I sistemi della resina dei materiali dielettrici RO4533 sono destinati per fornire le proprietà necessarie per la prestazione ideale dell'antenna. I coefficienti di espansione termica (CTEs) sia nelle direzioni di Y che di X sono simili a quello di rame. La buona partita di CTE riduce gli sforzi nell'antenna del circuito stampato.

Caratteristiche e benefici

1. 0,0025 con poche perdite, dk bassa 3,3, risposta bassa di PIM: Vasta gamma di uso di applicazione

2. Sistema Thermoset della resina: Compatibile con montaggio standard del PWB

3. Stabilità dimensionale eccellente: Maggior rendimento sulle più grandi dimensioni dei pannelli

4. Proprietà meccaniche uniformi: Mantiene la forma meccanica durante il trattamento

5. Alta conducibilità termica: Trattamento migliore di potere

Applicazioni tipiche:

1. Antenne cellulari della stazione base dell'infrastruttura

2. Reti dell'antenna di WiMax

La nostra capacità del PWB (RO4533)

Capacità del PWB (RO4533)
Materiale del PWB:	idrocarburo ripieno di ceramica e rinforzato con vetro
Designazione:	RO4533
Costante dielettrica:	3,3
Fattore di dissipazione	0,0025 10GHz
Conteggio di strato:	Doppio PWB parteggiato, PWB a più strati, PWB ibrido
Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Spessore del PWB:	20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia:	Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP ecc…

Valori tipici RO4533

Proprietà	RO4533	Direzione	Unità	Circostanza	Metodo di prova
Costante dielettrica, er processo	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Fattore di dissipazione	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Fattore di dissipazione	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (tipico)	-157	-	dBc	Il dBm riflesso 43 ha spazzato i toni	Summitek 1900b PIM Analyzer
Resistenza dielettrica	>500	Z	V/mil	0,51 millimetri	IPC-TM-650, 2.5.6.2
Stabilità dimensionale	<0>	X, Y	mm/m (mil/pollice)	dopo incissione all'acquaforte	IPC-TM-650, 2.4.39A
Coefficiente di espansione termica	13	X	ppm/℃	℃ -55 - 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Conducibilità termica	0,6	-	Con (m.K)	℃ 80	ASTM C518
Assorbimento dell'umidità	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densità	1,8	-	gm/cm3	-	ASTM D792
Forza di buccia di rame	6,9 (1,2)	-	lbs/in (N/mm)	1 oncia. Galleggiante della lega per saldatura della posta di EDC	IPC-TM-650, 2.4.8
Infiammabilità	NON FRANCO	-	-	-	UL 94
Processo senza piombo compatibile	Sì	-	-	-	-

PWB ad alta frequenza dell'antenna rf di Rogers 20mil 30mil 60mil del circuito stampato RO4533 0

PWB ad alta frequenza dell'antenna rf di Rogers 20mil 30mil 60mil del circuito stampato RO4533 1

pcb circuit board,

printed circuit board
