PCB ad alta frequenza a base di metalloPCB RF a base di rame a base di alluminioOro per immersione

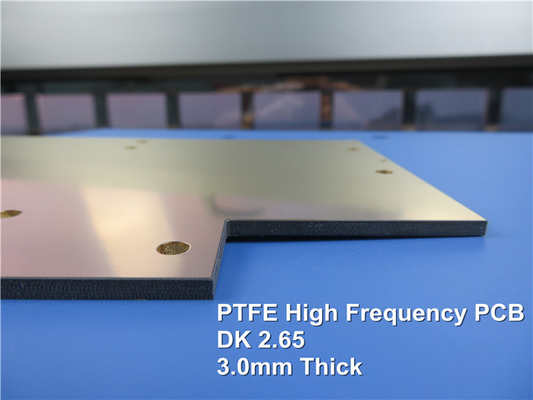

(PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Breve introduzione

Il substrato a base di metallo è una combinazione di materiali ad alta frequenza a base di metallo. La parte intermedia è composta da materiali ad alta frequenza come PTFE e altri.è rivestito con foglio di rame, mentre dall'altro lato, c'è un rivestimento di base di rame o di base di alluminio, che serve allo scopo di schermatura o dissipazione del calore.La scheda di circuito stampato (PCB) fabbricata utilizzando questo tipo di materiale modificato è quello che chiamiamo un PCB ad alta frequenza a base di metallo.

Le serie di materiali ad alta frequenza di Wangling, vale a dire F4BM, F4BME, F4BTM, F4BTME, F4BTMS, ci forniscono una base in alluminio o rame.

Substrati di alluminio/rame delle serie F4BM e F4BME

Modello	Base metallica	Proporzione	Conduttività termica	Spessori disponibili di base di rame o alluminio	Tolleranza di spessore della base metallica	Dimensioni disponibili
F4BM217-AL	Base in alluminio	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, altri spessori sono disponibili su misura	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BM220-AL
F4BM233-AL
F4BM245-AL
F4BM255-AL
F4BM265-AL
F4BM275-AL
F4BM294-AL
F4BM300-AL
F4BME217-AL
F4BME220-AL
F4BME233-AL
F4BME245-AL
F4BME255-AL
F4BME265-AL
F4BME275-AL
F4BME294-AL
F4BME300-AL
F4BM217-CU	di rame rosso	8.9	380 W/mK
F4BM220-CU
F4BM233-CU
F4BM245-CU
F4BM255-CU
F4BM265-CU
F4BM275-CU
F4BM294-CU
F4BM300-CU
F4BME217-CU
F4BME220-CU
F4BME233-CU
F4BME245-CU
F4BME255-CU
F4BME265-CU
F4BME275-CU
F4BME294-CU
F4BME300-CU

F4BTMe F4BTSubstrati di alluminio/rame della serie ME

Modello	Base metallica	Proporzione	Conduttività termica	Spessori disponibili di base di rame o alluminio	Tolleranza di spessore della base metallica	Dimensioni disponibili
F4BTM298-AL	Base in alluminio	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, altri spessori sono disponibili su misura	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTM300-AL
F4BTM320-AL
F4BTM350-AL
F4BTME298-AL
F4BTME300-AL
F4BTME320-AL
F4BTME350-AL
F4BTM298-CU	di rame rosso	8.9	380 W/mK
F4BTM300-CU
F4BTM320-CU
F4BTM350-CU
F4BTME298-CU
F4BTME300-CU
F4BTME320-CU
F4BTME350-CU

F4BSubstrati in alluminio/rame della serie TMS

Modello	Base metallica	Proporzione	Conduttività termica	Spessori disponibili di base di rame o alluminio	Tolleranza di spessore della base metallica	Dimensioni disponibili
F4BTMS220-AL	Base in alluminio	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, altri spessori sono disponibili su misura	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTMS233-AL
F4BTMS255-AL
F4BTMS265-AL
F4BTMS294-AL
F4BTMS300-AL
F4BTMS350-AL
F4BTMS430-AL
F4BTMS450-AL
F4BTMS615-AL
F4BTMS1000-AL
F4BTMS220-CU	di rame rosso	8.9	380 W/mK
F4BTMS233-CU
F4BTMS255-CU
F4BTMS265-CU
F4BTMS294-CU
F4BTMS300-CU
F4BTMS350-CU
F4BTMS430-CU
F4BTMS450-CU
F4BTMS615-CU
F4BTMS1000-CU

La nostra capacità di PCB (F4B **-AL, F4B**-CU)

Materiale per PCB:	PTFE, fibra di vetro ultra sottile e ultra fine, ceramica.
F4B Base in alluminio / rame	F4B	DK (10GHz)	DF (10 GHz)
	F4BM**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BME**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-AL	2.94 -10.2	0.0009-0.0022
	F4BM**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BME**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-CU	2.94 -10.2	0.0009-0.0022
Numero di strati:	Un lato / uno strato
Peso di rame:	1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.
