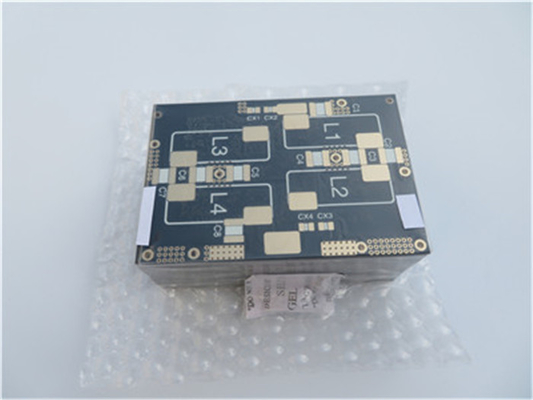

F4BM300 PCB ad alta frequenza substrati PTFE da 0,6 mm 2 oz rame con immersione in oro
(PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Breve introduzione
Questo PCB presenta un disegno quadrato con dimensioni di 85 mm x 85 mm, utilizzando un layout a doppio lato che contiene due strati di rame.mentre i componenti a foratura non sono inclusi in questo disegno.
Lo stackup a strati è costituito da uno strato superiore di rame da 70 μm (2 once) a partire da un rivestimento da 1 once, insieme a un materiale di base resistente F4BM300 con uno spessore di 0,508 mm.Lo strato inferiore contiene anche rame da 70 μm con rivestimento, garantendo prestazioni affidabili.
La finitura superficiale è in oro immersivo, che migliora la saldabilità e offre un'eccellente protezione contro la corrosione.offrendo durabilità e un aspetto elegante salvaguardando al contempo i circuiti sottostanti.
I dettagli sono riportati nella tabella seguente.
DIMENSIONE del PCB | 85 x 85 mm = 1 PCS |
Tipo di bordo | PCB a doppio lato |
Numero di strati | 2 strati |
Componenti montati in superficie | - Sì. |
Attraverso i componenti a buco | - No |
STACKUP di strato | rame ------- 70um (1 oz+placca) strato superiore |
F4BM300 - 0,508 mm | |
rame ------- 70um ((1 oz + piastra) BOT Strato | |
Tecnologia | |
Traccia minima e spazio: | 5 mil / 8 mil |
Fori minimi / massimi: | 0.3 mm / 1,2 mm |
Numero di fori: | 5 |
Numero di fori: | 79 |
Numero di slot fresati: | 2 |
Numero di tagli interni: | 2 |
Controllo di impedenza: | - No, no. |
Numero del dito d'oro: | 0 |
Materiale per la tavola | |
Epoxi vetro: | F4BM300 DK 3.0 |
Fogli finiti esterni: | 2 oz |
Fogli interni finali: | N/A |
Altezza finale del PCB: | 00,6 mm ± 10% |
CLAVING E COATING | |
Finitura superficiale | Oro per immersione |
Maschera di saldatura Applicabile a: | In alto |
Maschera di saldatura colore: | Nero |
Tipo di maschera di saldatura: | - No, no. |
Conto/taglio | Routing |
Marcatura | |
lato della leggenda del componente | In alto |
Colore della leggenda del componente | Bianco |
Nome o logo del fabbricante: | Segnalato sul tabellone in un conduttore e con gambe |
VIA | Non rivestito attraverso un foro (PTH), dimensione minima 0,3 mm. |
Classificazione di infiammabilità | L'omologazione è effettuata con un sistema di controllo di sicurezza. |
Tolleranza di dimensioni | |
Dimensione del profilo: | 0.0059" |
Dispositivi per il rivestimento del cartone: | 0.0029" |
Tolleranza di trivellazione: | 0.002" |
TESTO | Test elettrico al 100% prima della spedizione |
Tipo di opere d'arte da fornire | file email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO | In tutto il mondo. |
F4BMAlta frequenzaLaminati
I laminati della serie F4BM sono realizzati con una formulazione scientifica e una pressione rigorosa di una combinazione di tessuto in fibra di vetro, resina di politetrafluoroetilene e pellicola di politetrafluoroetilene.Le sue prestazioni elettriche sono migliorate rispetto alle F4B, principalmente a causa di una gamma più ampia di costanti dielettrici, una minore perdita dielettrica, una maggiore resistenza all'isolamento e una maggiore stabilità.
Caratteristiche e vantaggi
- Opzioni disponibili: 2.17 a 3.0, DK personalizzabile
- Bassa perdita.
-F4BME abbinato a foglio di rame RTF, eccellente prestazione PIM
- Diverse dimensioni, convenienti
- Resistenza alle radiazioni, basse emissioni di gas
- Produzione commerciale su larga scala, elevata redditività
Applicazioni tipiche
Microonde, RF, radar
Componenti passivi
Dispositivi per la distribuzione di potenza
Rete di alimentazione, antenna a fascia
Comunicazione via satellite, antenna della stazione base
Il nostroCapacità di PCB (F4BM)
Materiale per PCB: | Laminati rivestiti di rame di tessuto di fibre di vetro PTFE | ||
Designazione (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
F4BM217 | 2.17±0.04 | 0.0010 | |
F4BM220 | 2.20±0.04 | 0.0010 | |
F4BM233 | 2.33±0.04 | 0.0011 | |
F4BM245 | 2.45±0.05 | 0.0012 | |
F4BM255 | 2.55±0.05 | 0.0013 | |
F4BM265 | 2.65±0.05 | 0.0013 | |
F4BM275 | 2.75±0.05 | 0.0015 | |
F4BM294 | 2.94±0.06 | 0.0016 | |
F4BM300 | 3.00±0.06 | 0.0017 | |
Numero di strati: | PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido | ||
Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
Spessore dielettrico (o spessore complessivo) | 0.127mm (dielettrico), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Dimensione del PCB: | ≤ 400 mm x 500 mm | ||
Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. | ||
Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc. |
Fogli di dati(F4BM)
Parametri tecnici del prodotto | Modello di prodotto e scheda dati | |||||||||||
Caratteristiche del prodotto | Condizioni di prova | Unità | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
Costante dielettrica (tipica) | 10 GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
Tolleranza di costante dielettrica | / | / | ± 0.04 | ± 0.04 | ± 0.04 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.06 | ± 0.06 | |
Tangente di perdita (tipico) | 10 GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
20 GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
Coefficiente di temperatura costante dielettrica | -55°C-150°C | PPM/°C | - 150 dollari. | -142 | -130 | -120 | -110 | - 100 | - 92 | - 85 anni | - 80 | |
Forza della buccia | 1 OZ F4BM | N/mm | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | > 1.8 | |
1 OZ F4BME | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | > 1.6 | ||
Resistenza al volume | Condizione standard | MΩ.cm | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | ≥ 6 × 10^6 | |
Resistenza superficiale | Condizione standard | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
Forza elettrica (direzione Z) | 5KW,500V/s | KV/mm | > 23 | > 23 | > 23 | > 25 | > 25 | > 25 | > 28 | > 30 | > 30 | |
Tensione di rottura (direzione XY) | 5KW,500V/s | KV | > 30 | > 30 | > 32 | > 32 | > 34 | > 34 | > 35 | > 36 | > 36 | |
Coefficiente di espansione termica | Direzione XY | -55°C a 288°C | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
Direzione Z | -55°C a 288°C | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
Stress termico | 260°C, 10 secondi, 3 volte | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | ||
Assorbimento dell'acqua | 20±2°C, 24 ore | % | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | ≤ 0.08 | |
Densità | Temperatura ambiente | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
Temperatura di funzionamento a lungo termine | Camera ad alta e bassa temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Conduttività termica | Direzione Z | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
PIM | Solo applicabile a F4BME | dBc | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | ≤ 159 | |
Infiammabilità | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
Composizione del materiale | / | / | PTFE, fibre di vetro F4BM accoppiato con foglio di rame ED, F4BME accoppiato con foglio di rame trattato al contrario (RTF). |
