F4BTMS615 PCB ad alta frequenza 1,6 mm DK6.15 F4B Substrato con oro di immersione

prodotti

L'impedenza ha controllato il PWB

F4BTMS615 PCB ad alta frequenza 1,6 mm DK6.15 F4B Substrato con oro di immersione

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Descrizione del prodotto

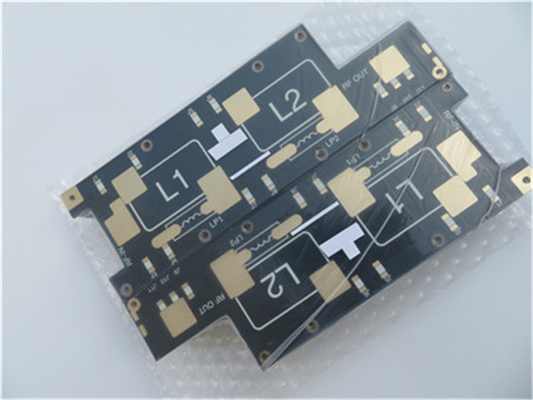

F4BTMS615PCB ad alta frequenza 1,6 mmDK6.15 F4B SubstratoCon Immersion Gold

(PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Breve introduzione

Questo circuito stampato (PCB) è progettato come una scheda a doppio lato con due strati di rame, ha una dimensione compatta di 171 mm x 58 mm. Supporta componenti di montaggio superficiale sul lato superiore.Lo stackup a strato è costituito da uno strato superiore con 35 μm (1 oz) di rame a partire da mezzo once di rivestimento, sostenuto da un materiale di base resistente F4BTMS615 con uno spessore di 1.524 mm al centro.

Per maggiori dettagli, vedere la tabella seguente.

DIMENSIONE del PCB	171 x 58 mm = 1 PCS
Tipo di bordo	PCB a doppio lato
Numero di strati	2 strati
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- No
STACKUP di strato	rame ------- 35 um ((0,5 oz+placca) strato superiore
	F4BTMS615 - 1,524 mm
	rame ------- 35 um ((0,5 oz + piastra) BOT
Tecnologia
Traccia minima e spazio:	7 mil / 6 mil
Fori minimi / massimi:	0.5 mm / 1,5 mm
Numero di fori:	5
Numero di fori:	27
Numero di slot fresati:	0
Numero di tagli interni:	0
Controllo di impedenza:	- No, no.
Numero del dito d'oro:	0
Materiale per la tavola
Epoxi vetro:	F4BTMS615 Dk6.15
Fogli finiti esterni:	1 oz
Fogli interni finali:	N/A
Altezza finale del PCB:	10,6 mm ± 10%
CLAVING E COATING
Finitura superficiale	Oro per immersione
Maschera di saldatura Applicabile a:	In alto, nero.
Maschera di saldatura colore:	- No, no.
Tipo di maschera di saldatura:	- No, no.
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	In alto
Colore della leggenda del componente	Bianco
Nome o logo del fabbricante:	Segnalato sul tabellone in un conduttore e con gambe
VIA	Confortevole per il taglio (PTH), dimensione minima 0,5 mm.
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059"
Dispositivi per il rivestimento del cartone:	0.0029"
Tolleranza di trivellazione:	0.002"
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.

F4BTMS615 PCB ad alta frequenza 1,6 mm DK6.15 F4B Substrato con oro di immersione 0

F4BTMSAlta frequenzaMateriale

La serie F4BTMS è una versione aggiornata della serie F4BTM. Sulla sua base, sono stati fatti significativi progressi tecnologici nella formulazione dei materiali e nei processi di produzione.Il materiale ora incorpora una grande quantità di ceramica e utilizza un rinforzo di tessuto in fibra di vetro ultra sottile e ultra fineQuesti miglioramenti hanno notevolmente migliorato le prestazioni del materiale, dando luogo a una gamma più ampia di costanti dielettrici.in grado di sostituire prodotti stranieri simili.

Incorporando una piccola quantità di tessuto di fibra di vetro ultra-sottile e ultra-sottile, insieme a una miscela significativa e uniforme di nanoceramica speciale e resina di politetrafluoroetilene,l'effetto della fibra di vetro durante la propagazione delle onde elettromagnetiche è ridotto al minimo, riducendo le perdite dielettriche e migliorando la stabilità dimensionale. Il materiale presenta un'anisotropia ridotta nelle direzioni X/Y/Z, consentendo un uso di frequenza più elevata, una maggiore resistenza elettrica,e migliore conduttività termicaIl materiale possiede inoltre un eccellente basso coefficiente di espansione termica e caratteristiche di temperatura dielettrica stabili.

La serie F4BTMS viene fornita di serie con foglio di rame RTF a bassa rugosità, che non solo riduce la perdita di conduttori, ma fornisce anche un'eccellente resistenza alla buccia.Può essere abbinato a opzioni a base di rame o alluminio.

Caratteristiche

1Tolleranza di costante dielettrica minima e eccellente consistenza batch-to-batch.

Perdite dielettriche estremamente basse.
Costante dielettrica stabile e bassa perdita entro frequenze fino a 40 GHz, soddisfacendo i requisiti delle applicazioni sensibili alla fase.
eccellente coefficiente di temperatura della costante dielettrica e perdita dielettrica, mantenendo la stabilità di frequenza e di fase tra -55°C e 150°C.
Eccellente resistenza alle radiazioni, mantenendo proprietà dielettriche e fisiche stabili anche dopo esposizione alle radiazioni.
Basse prestazioni di deflusso, soddisfacendo i requisiti di deflusso in vuoto per applicazioni aerospaziali.
Coefficienti di espansione termica minimi nelle direzioni X/Y/Z, garantendo stabilità dimensionale e connessioni in rame affidabili.
Migliorata conduttività termica, adatta per applicazioni ad alta potenza.
Eccellente stabilità dimensionale.
Basso assorbimento dell'acqua.

Fogli di dati(F4BTMS))

Parametri tecnici del prodotto

Modelli di prodotto e scheda dati

Caratteristiche del prodotto

Condizioni di prova

Unità

F4BTMS220

F4BTMS233

F4BTMS255

F4BTMS265

F4BTMS294

F4BTMS300

F4BTMS350

F4BTMS430

F4BTMS450

F4BTMS615

F4BTMS1000

Costante dielettrica (tipica)

10 GHz

2.2

2.33

2.55

2.65

2.94

3.00

3.50

4.30

4.50

6.15

10.20

Tolleranza di costante dielettrica

± 0.02

± 0.03

± 0.04

± 0.05

± 0.09

± 0.12

± 0.2

Costante dielettrica (progettazione)

10 GHz

2.2

2.33

2.55

2.65

2.94

3.0

3.50

4.3

4.5

6.15

10.2

Tangente di perdita (tipico)

10 GHz

0.0009

0.0010

0.0012

0.0013

0.0016

0.0015

0.0020

20 GHz

0.0010

0.0011

0.0013

0.0014

0.0015

0.0019

0.0023

40 GHz

0.0013

0.0015

0.0016

0.0018

0.0019

0.0024

Coefficiente di temperatura costante dielettrica

-55 o~150oC

PPM/°C

-130

-122

- 92

- 88

- Venti

- 39

- 60

-58 anni

-96

-320

Forza della buccia

1 oz di rame RTF

N/mm

> 2.4

> 1.8

> 1.2

Resistenza al volume

Condizione standard

MΩ.cm

≥ 1 × 10^8

Resistenza superficiale

Condizione standard

MΩ

≥ 1 × 10^8

Forza elettrica (direzione Z)

5KW,500V/s

KV/mm

> 26

> 30

> 32

> 34

> 40

> 42

> 44

> 45

> 48

> 23

Tensione di rottura (direzione XY)

5KW,500V/s

> 35

> 38

> 40

> 42

> 48

> 52

> 55

> 52

> 54

> 55

> 42

Coefficiente di espansione termica (direzione X, Y)

-55°C a 288°C

ppm/oC

40, 50

35, 40

15, 20

10, 12

10, 11

10, 12

13, 12

12, 12

10, 12

16, 18

Coefficiente di espansione termica (direzione Z)

-55°C a 288°C

ppm/oC

290

220

Stress termico

260°C, 10 secondi, 3 volte

Nessuna delaminazione

Assorbimento dell'acqua

20±2°C, 24 ore

0.02

0.025

0.02

0.025

0.03

0.08

0.1

0.03

Densità

Temperatura ambiente

g/cm3

2.18

2.22

2.26

2.25

2.28

2.3

2.51

2.53

2.75

3.2

Temperatura di funzionamento a lungo termine

Camera ad alta e bassa temperatura

°C

-55 ¢ + 260

Conduttività termica

Direzione Z

W/(M.K)

0.26

0.28

0.31

0.36

0.58

0.6

0.63

0.64

0.67

0.81

Infiammabilità

UL-94

V-0

Composizione del materiale

PTFE, fibra di vetro ultra-sottile e ultra-fine (quartzo).

PTFE, fibra di vetro ultra sottile e ultra fine, ceramica.

Il nostroCapacità di PCB (F4BTMS)

Materiale per PCB:	PTFE, fibra di vetro ultra sottile e ultra fine, ceramica.
Designazione (F4BTMS)	F4BTMS	DK (10GHz)	DF (10 GHz)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	4.3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Numero di strati:	PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.

F4BTMS615 PCB ad alta frequenza 1,6 mm DK6.15 F4B Substrato con oro di immersione 1

Prodotti raccomandati

prodotti

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Descrizione del prodotto

F4BTMS615PCB ad alta frequenza 1,6 mmDK6.15 F4B SubstratoCon Immersion Gold

(PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Breve introduzione

Per maggiori dettagli, vedere la tabella seguente.

DIMENSIONE del PCB	171 x 58 mm = 1 PCS
Tipo di bordo	PCB a doppio lato
Numero di strati	2 strati
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- No
STACKUP di strato	rame ------- 35 um ((0,5 oz+placca) strato superiore
	F4BTMS615 - 1,524 mm
	rame ------- 35 um ((0,5 oz + piastra) BOT
Tecnologia
Traccia minima e spazio:	7 mil / 6 mil
Fori minimi / massimi:	0.5 mm / 1,5 mm
Numero di fori:	5
Numero di fori:	27
Numero di slot fresati:	0
Numero di tagli interni:	0
Controllo di impedenza:	- No, no.
Numero del dito d'oro:	0
Materiale per la tavola
Epoxi vetro:	F4BTMS615 Dk6.15
Fogli finiti esterni:	1 oz
Fogli interni finali:	N/A
Altezza finale del PCB:	10,6 mm ± 10%
CLAVING E COATING
Finitura superficiale	Oro per immersione
Maschera di saldatura Applicabile a:	In alto, nero.
Maschera di saldatura colore:	- No, no.
Tipo di maschera di saldatura:	- No, no.
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	In alto
Colore della leggenda del componente	Bianco
Nome o logo del fabbricante:	Segnalato sul tabellone in un conduttore e con gambe
VIA	Confortevole per il taglio (PTH), dimensione minima 0,5 mm.
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059"
Dispositivi per il rivestimento del cartone:	0.0029"
Tolleranza di trivellazione:	0.002"
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.

F4BTMS615 PCB ad alta frequenza 1,6 mm DK6.15 F4B Substrato con oro di immersione 0

F4BTMSAlta frequenzaMateriale

Caratteristiche

1Tolleranza di costante dielettrica minima e eccellente consistenza batch-to-batch.

Perdite dielettriche estremamente basse.
Costante dielettrica stabile e bassa perdita entro frequenze fino a 40 GHz, soddisfacendo i requisiti delle applicazioni sensibili alla fase.
eccellente coefficiente di temperatura della costante dielettrica e perdita dielettrica, mantenendo la stabilità di frequenza e di fase tra -55°C e 150°C.
Eccellente resistenza alle radiazioni, mantenendo proprietà dielettriche e fisiche stabili anche dopo esposizione alle radiazioni.
Basse prestazioni di deflusso, soddisfacendo i requisiti di deflusso in vuoto per applicazioni aerospaziali.
Coefficienti di espansione termica minimi nelle direzioni X/Y/Z, garantendo stabilità dimensionale e connessioni in rame affidabili.
Migliorata conduttività termica, adatta per applicazioni ad alta potenza.
Eccellente stabilità dimensionale.
Basso assorbimento dell'acqua.

Fogli di dati(F4BTMS))

Parametri tecnici del prodotto

Modelli di prodotto e scheda dati

Caratteristiche del prodotto

Condizioni di prova

Unità

F4BTMS220

F4BTMS233

F4BTMS255

F4BTMS265

F4BTMS294

F4BTMS300

F4BTMS350

F4BTMS430

F4BTMS450

F4BTMS615

F4BTMS1000

Costante dielettrica (tipica)

10 GHz

2.2

2.33

2.55

2.65

2.94

3.00

3.50

4.30

4.50

6.15

10.20

Tolleranza di costante dielettrica

± 0.02

± 0.03

± 0.04

± 0.05

± 0.09

± 0.12

± 0.2

Costante dielettrica (progettazione)

10 GHz

2.2

2.33

2.55

2.65

2.94

3.0

3.50

4.3

4.5

6.15

10.2

Tangente di perdita (tipico)

10 GHz

0.0009

0.0010

0.0012

0.0013

0.0016

0.0015

0.0020

20 GHz

0.0010

0.0011

0.0013

0.0014

0.0015

0.0019

0.0023

40 GHz

0.0013

0.0015

0.0016

0.0018

0.0019

0.0024

Coefficiente di temperatura costante dielettrica

-55 o~150oC

PPM/°C

-130

-122

- 92

- 88

- Venti

- 39

- 60

-58 anni

-96

-320

Forza della buccia

1 oz di rame RTF

N/mm

> 2.4

> 1.8

> 1.2

Resistenza al volume

Condizione standard

MΩ.cm

≥ 1 × 10^8

Resistenza superficiale

Condizione standard

MΩ

≥ 1 × 10^8

Forza elettrica (direzione Z)

5KW,500V/s

KV/mm

> 26

> 30

> 32

> 34

> 40

> 42

> 44

> 45

> 48

> 23

Tensione di rottura (direzione XY)

5KW,500V/s

> 35

> 38

> 40

> 42

> 48

> 52

> 55

> 52

> 54

> 55

> 42

Coefficiente di espansione termica (direzione X, Y)

-55°C a 288°C

ppm/oC

40, 50

35, 40

15, 20

10, 12

10, 11

10, 12

13, 12

12, 12

10, 12

16, 18

Coefficiente di espansione termica (direzione Z)

-55°C a 288°C

ppm/oC

290

220

Stress termico

260°C, 10 secondi, 3 volte

Nessuna delaminazione

Assorbimento dell'acqua

20±2°C, 24 ore

0.02

0.025

0.02

0.025

0.03

0.08

0.1

0.03

Densità

Temperatura ambiente

g/cm3

2.18

2.22

2.26

2.25

2.28

2.3

2.51

2.53

2.75

3.2

Temperatura di funzionamento a lungo termine

Camera ad alta e bassa temperatura

°C

-55 ¢ + 260

Conduttività termica

Direzione Z

W/(M.K)

0.26

0.28

0.31

0.36

0.58

0.6

0.63

0.64

0.67

0.81

Infiammabilità

UL-94

V-0

Composizione del materiale

PTFE, fibra di vetro ultra-sottile e ultra-fine (quartzo).

PTFE, fibra di vetro ultra sottile e ultra fine, ceramica.

Il nostroCapacità di PCB (F4BTMS)

Materiale per PCB:	PTFE, fibra di vetro ultra sottile e ultra fine, ceramica.
Designazione (F4BTMS)	F4BTMS	DK (10GHz)	DF (10 GHz)
	F4BTMS220	2.2±0.02	0.0009
	F4BTMS233	2.33±0.03	0.0010
	F4BTMS255	2.55±0.04	0.0012
	F4BTMS265	2.65±0.04	0.0012
	F4BTMS294	2.94±0.04	0.0012
	F4BTMS300	3.0±0.04	0.0013
	F4BTMS350	3.5±0.05	0.0016
	F4BTMS430	4.3±0.09	0.0015
	F4BTMS450	4.5±0.09	0.0015
	F4BTMS615	6.15±0.12	0.0020
	F4BTMS1000	10.2±0.2	0.0020
Numero di strati:	PCB a una sola faccia, PCB a doppia faccia, PCB a più strati, PCB ibrido
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.
