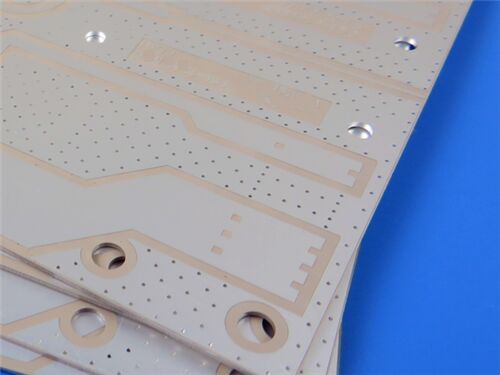

RO3010 PCB a due strati costruito su materiale laminato da 20 millimetri con finitura in argento immersione

20mil RO3010 PCB a due strati con finitura in argento immersione

Il 20 mil.RO3010 PCB a due stratiè un circuito stampato ad alta frequenza costruito con laminati Rogers RO3010, che sono compositi PTFE ricolmi di ceramica che offrono eccezionale stabilità meccanica, elettrica e termica.Disegnati specificamente per applicazioni RF e microonde, questo PCB presenta una finitura di superficie in argento immersivo, uno spessore compatto di 0,5 mm e un peso di rame di 1 oz su entrambi gli strati.questo PCB è ideale per la miniaturizzazione dei circuiti e applicazioni ad alte prestazioni nelle telecomunicazioni, sistemi satellitari, e radar automobilistici.

Dettagli della costruzione del PCB

Impilazione di PCB

Statistiche sui PCB

Il PCB è fabbricato utilizzando la grafica Gerber RS-274-X, garantendo la compatibilità con i moderni processi di fabbricazione e la produzione precisa.

Riassunto del materiale: Rogers RO3010

I laminati Rogers RO3010 sono materiali avanzati a base di PTFE progettati per applicazioni ad alta frequenza, con una costante dielettrica di 10,2 ± 0,30 e un fattore di dissipazione di 0,0022 a 10 GHz.questi laminati forniscono eccellenti prestazioni elettriche e stabilità dimensionale, rendendoli ideali per la miniaturizzazione dei circuiti e la progettazione a banda larga.

Caratteristiche chiave:

Alta costante dielettrica: 10,2 ± 0,30 a 10 GHz fornisce prestazioni elettriche costanti.

Fattore di dispersione basso: 0,0022 a 10 GHz garantisce una perdita minima di segnale.

Stabilità termica: temperatura di decomposizione (Td) > 500°C per un funzionamento affidabile in ambienti difficili.

CTE eccellente: i valori CTE X/Y/Z garantiscono la stabilità dimensionale e la compatibilità con il rame.

Resistenza all'umidità: basso assorbimento (0,05%) garantisce prestazioni in condizioni umide.

Principali vantaggi:

Stabilità dimensionale: espansione abbinata al rame per un'affidabilità superiore.

Cost-Effective: Prezzi economici per la produzione in serie.

Miniaturizzazione: Dk elevato consente progetti compatti senza compromettere le prestazioni.

Certificato ISO 9001: Risponde a severi standard di qualità per la produzione.

Applicazioni

Antenne cellulari, amplificatori di potenza

Sistemi radar, telematica

Comunicazione satellitare, antenne GPS

Antenne a patch per comunicazioni wireless

lettori di contatori remoti, collegamenti dati

Conclusioni

Il 20mil RO3010 2-layer PCB con finitura in argento immersione offre una soluzione affidabile e ad alte prestazioni per RF e microonde.questo PCB offre prestazioni a bassa perdita, eccellente stabilità termica e alta costante dielettrica, che lo rende ideale per una varietà di settori, tra cui telecomunicazioni, automotive e aerospaziale.conformità alla classe IPC-2, e la certificazione ISO 9001, questo PCB è la scelta perfetta per gli ingegneri che richiedono precisione, affidabilità ed efficienza dei costi nei loro progetti.
