F4BM245 Laminato Clad in Rame: Composito in PTFE ad Alte Prestazioni per Applicazioni RF

F4BM245 Copper Clad Laminate: PTFE composito ad alte prestazioni per applicazioni RF

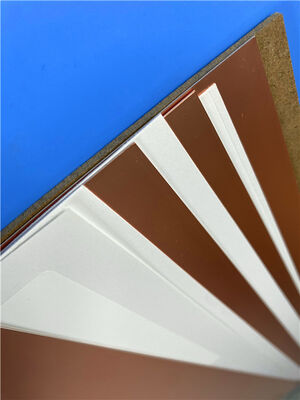

Taizhou Wangling presenta la F4BM245, un laminato di vetro PTFE rinforzato in rame progettato per applicazioni di circuiti ad alta frequenza.questo materiale offre prestazioni elettriche eccezionali, stabilità dimensionale e convenienza, che lo rendono la scelta ideale per le richieste di progettazione RF e microonde.

Prestazioni elettriche

L'F4BM245 presenta una costante dielettrica (Dk) di 2,45 ± 0,05 a 10 GHz, fornendo una combinazione equilibrata di bassa perdita e propagazione del segnale stabile.0012 a 10 GHz e 0.0017 a 20 GHz, questo materiale garantisce un'attenuazione minima del segnale in un ampio intervallo di frequenze critico per applicazioni quali le comunicazioni satellitari, le antenne delle stazioni base,e sistemi radar a serie di fasi.

Il coefficiente termico della costante dielettrica del materiale è di -120 ppm/°C, garantendo prestazioni elettriche stabili a temperature di esercizio da -55°C a +260°C.Resistenza al volume superiore a 6×106 MΩ·cm, mentre la resistività superficiale è ≥ 1 × 106 MΩ, fornendo eccellenti proprietà isolanti.garantire prestazioni robuste in condizioni di alta tensione.

F4BM245Fogli di dati

Stabilità termica e meccanica

F4BM245 presenta eccellenti caratteristiche termiche e meccaniche. Il coefficiente di espansione termica (CTE) è di 20-25 ppm/°C nella direzione XY e 187 ppm/°C nella direzione Z,che consentono un'integrità affidabile dei fori di rivestimento durante il ciclo termicoCon una conduttività termica di 0,30 W/M·K, il materiale dissipa efficacemente il calore dai componenti attivi.

Il materiale resiste alla prova di sollecitazione termica a 260°C per 10 secondi su tre cicli senza delaminazione, confermando la sua idoneità per i processi di saldatura senza piombo.08%Il laminato raggiunge il livello di infiammabilità UL 94 V-0 ed è compatibile con temperature di funzionamento a lungo termine fino a 260°C.

F4BM245 vs. F4BME245: Opzioni di foglio di rame

F4BM245: caratteristiche standardfoglio di rame elettrodeposito (ED)La resistenza alla buccia supera 1,8 N/mm per 1 once di rame.

F4BME245: CaratteristicheFogli di rame trattati al contrario (RTF), offrendo prestazioni PIM eccellenti (≤ -159 dBc), un controllo più preciso delle linee di circuito e una minore perdita di conduttori, perfette per i sistemi RF ad alta sensibilità.

Industria manifatturiera: trasformazione e produzione

In qualità di produttori leader di materiali per circuiti a base di PTFE, sfruttiamo capacità produttive avanzate per garantire una qualità costante.Il nostro processo di fabbricazione utilizza impregnazione di resina a controllo precisoIl rinforzo del tessuto di vetro combinato con la resina PTFE è sottoposto a un rigoroso controllo di qualità in ogni fase.

Vantaggi di elaborazione:

F4BM245 può essere fabbricato utilizzando tecniche standard di lavorazione dei PCB

• Compatibile con la trivellazione meccanica, la rotazione e il taglio
• Resistente a tutti i solventi e reagenti di incisione comuni
• Supporta sia i processi di assemblaggio attraverso buchi che quelli di montaggio in superficie

Capacità di produzione e filiera

Con strutture di produzione all'avanguardia, manteniamo una notevole capacità produttiva per soddisfare le richieste di prototipi e di grandi volumi.

Dimensioni standard dei pannelli: 460×610mm, 500×600mm, 850×1200mm, 914×1220mm e 1000×1200mm

Dimensioni personalizzate disponibili su richiesta (dimensioni speciali come 300×250 mm, 500×500 mm, ecc.)

Opzioni di spessore da 0,1 mm a 12,0 mm (indicare se spessore totale o spessore dielettrico)

Pesi multipli di foglio di rame: 0,5 oz, 1 oz, 1,5 oz e 2 oz per F4BM; 0,5 oz e 1 oz per F4BME

Linee guida per lo stoccaggio e il trasporto

Per garantire l'integrità e le prestazioni del prodotto, aderiamo a rigorosi protocolli di stoccaggio e manipolazione:

Immagazzinamento:

Conservare in un ambiente pulito e asciutto a temperature comprese tra 10°C e 35°C

Mantenere l'umidità relativa al di sotto del 70%

Conservare i materiali nella confezione originale fino a quando non siano pronti per l'uso

Evitare l'esposizione diretta al sole e alle atmosfere corrosive

La durata di conservazione raccomandata è di 12 mesi in condizioni di conservazione adeguate.

Trasporti:

I laminati sono confezionati con materiali protettivi e resistenti all'umidità

Un imballaggio sicuro previene danni ai bordi e deformazioni durante il trasporto

Opzioni di imballaggio multiple disponibili per spedizioni nazionali e internazionali

Rispetto delle norme internazionali relative alla spedizione dei materiali elettronici

Personalizzazione e supporto

Offriamo un'ampia gamma di opzioni di personalizzazione per soddisfare le vostre esigenze specifiche di progettazione.o configurazioni con supporto metallico (base in alluminio o rame per una maggiore dissipazione o schermatura del calore)Il nostro team di ingegneri e' pronto ad assistere.

La serie F4BM supporta anche configurazioni a supporto metallico:

F4BM245-AL: supporto in alluminio per la gestione termica leggera

F4BM245-CU: con supporto in rame per una migliore dissipazione del calore

Perché scegliere l'F4BM245?

Con la sua combinazione di proprietà elettriche stabili, eccellenti prestazioni termiche e produzione economica,F4BM245 rappresenta un valore eccezionale per le applicazioni di circuiti ad alta frequenzaIl nostro impegno per la qualità, la capacità produttiva flessibile e la supply chain affidabile garantisce che ricevi materiali costanti e ad alte prestazioni quando ne hai bisogno.

Contattate Bicheng oggi per discutere le esigenze della vostra applicazione e scoprire come F4BM245 può ottimizzare il vostro prossimo progetto RF.
