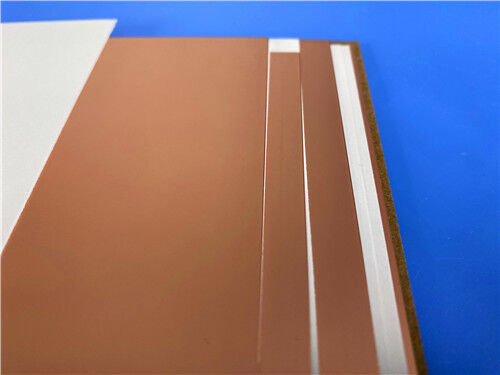

TLX-9 Laminato Rivestito di Rame

TLX-9 Copper Clad Laminate: prestazioni equilibrate per applicazioni RF e microonde

Taconic presenta il TLX-9,un laminato rivestito di rame rinforzato in PTFE/vetro tessuto ad alte prestazioni, progettato per fornire proprietà elettriche e meccaniche eccezionali per un'ampia gamma di applicazioni RF e microondeCon oltre 35 anni di esperienza nel rivestimento della fibra di vetro con PTFE, Taconic ha progettato la serie TLX per fornire ai progettisti ununa soluzione conveniente che bilancia le prestazioni con la fabbricabilità.

Prestazioni elettriche

Il TLX-9 presenta una costante dielettrica (Dk) di 2,50 ± 0,04 a 10 GHz, offrendo una consistenza eccezionale e una tolleranza stretta che consente un controllo preciso dell'impedenza e progetti di circuiti ripetibili.Il fattore di dissipazione (Df) è impressionante 0.0019 a 10 GHz, garantendo una bassa perdita di segnale nelle applicazioni a banda larga.

Le principali proprietà elettriche sono:

Assorbimento di umidità: < 0,02%, mantenendo prestazioni stabili in ambienti umidi

Disgregazione dielettrica: > 60 kV, fornendo un solido isolamento

Resistenza di volume e di superficie: rispettivamente 107 Mohm/cm e 107 Mohm

Resistenza all'arco: > 180 secondi, garantendo l'affidabilità in condizioni di alta tensione

La costante dielettrica del materiale rimane stabile su un ampio intervallo di frequenza, rendendolo adatto per applicazioni dalla banda L alla banda Ku e oltre.

Proprietà meccaniche e termiche

Il TLX-9 offre un'eccellente resistenza meccanica con una resistenza a flessione superiore a 23.000 psi (159 N/mm2) longitudinalmente e 19.000 psi (131 N/mm2) trasversale.Il coefficiente di espansione termica (CTE) è 9-12 ppm/°C nella direzione XY e 130-145 ppm/°C nella direzione Z, che fornisce stabilità dimensionale e affidabile integrità del forato.

La conduttività termica è di 0,19 W/m/K, che facilita una efficace dissipazione del calore dai componenti attivi.Il materiale raggiunge un livello di infiammabilità UL 94 V-0 e non presenta praticamente alcun assorbimento di umidità durante i processi di fabbricazione.

Applicazioni versatili

• Amplificatori a basso rumore (LNA), Downconverter a basso rumore (LNB) e Low-Noise Converter (LNC)
• Antenne PCS/PCN di grande formato
• Amplificatori ad alta potenza
• Componenti passivi quali accoppiatori, divisori e filtri
• Sistemi radar e antenne a fascia
• Sistemi di comunicazione mobile e apparecchiature di prova a microonde

Trasformazione e fabbricazione

Uno dei principali vantaggi del TLX-9 è la sua compatibilità con i metodi di lavorazione standard PTFE/fibra di vetro tessuta.

Tassato, forato e macinato con apparecchiature convenzionali

Confezionati con materiali di acciaio o di acciaio

Confezionati con prodotti chimici comuni

Prodotti per la fabbricazione di circuiti elettronici

La stabilità dimensionale del materiale e il basso assorbimento dell'umidità garantiscono risultati costanti durante tutto il processo di fabbricazione.

Configurazioni standard:

Costante dielettrica: 2,50 ± 0.04

Spessore dielettrico: disponibile da 0,0050" (0,13mm) a 0,0300" (0,76mm) e ≥ 0,0310" (≥ 0,78mm)

Dimensione del pannello standard: 36" x 48" (914mm x 1220mm)

Rivestimento in rame: rame elettrodeposito in peso di 1⁄2 oz (CH), 1 oz (C1) e 2 oz (C2)

Opzioni personalizzate:

Disponibili altre dimensioni di pannello, tra cui 12" x 18", 18" x 24", 24" x 36" e più

Disponibili su richiesta

Disponibilità di rivestimenti alternativi

Certificato di conformità: ogni spedizione include un certificato di conformità con dati di prova effettivi, che garantisce la tracciabilità e la garanzia della qualità.

Linee guida per lo stoccaggio e il trasporto

Per mantenere le eccezionali caratteristiche qualitative e di prestazione del TLX-9, si raccomanda di seguire i seguenti protocolli di stoccaggio e di manipolazione:

Requisiti di conservazione:

Conservare in un ambiente pulito e asciutto a temperatura ambiente controllata (circa 20°C a 25°C)

Mantenere l'umidità relativa al di sotto del 70%

Conservare nell' imballaggio originale fino a quando non sia pronto per l' uso

Evitare l'esposizione diretta al sole, a gas corrosivi e a fluttuazioni estreme di temperatura

Conservare i pannelli piatti per evitare la deformazione

Durata di conservazione raccomandata: 12 mesi in condizioni di conservazione adeguate

Trasporti:

I laminati sono confezionati con materiali di interlacciamento protettivi per evitare danni alla superficie

Un imballaggio sicuro garantisce che i pannelli rimangano piatti e protetti dai bordi durante il trasporto

Configurazioni di imballaggio multiple disponibili per il trasporto interno e internazionale

Piena conformità alle norme internazionali relative alla spedizione dei materiali elettronici

Come ordinare

TLX-9 viene ordinato utilizzando un semplice sistema di numerazione delle parti. Esempio: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Serie di prodotti e denominazione Dk

0310: spessore dielettrico (0,0310")

CH/CH: rivestimento in rame (1⁄2 once su entrambi i lati)

18" x 24": dimensione del pannello

Perché scegliere TLX-9?

Con la sua stretta tolleranza Dk, basso fattore di dissipazione, eccellenti proprietà meccaniche e comprovata fabbricabilità, TLX-9 rappresenta un affidabile,soluzione di alto valore per applicazioni RF e microonde esigentiLa decennale esperienza di Taconic, l'impronta produttiva globale e l'impegno per la qualità garantiscono che ricevi materiali costanti e ad alte prestazioni esattamente quando ne hai bisogno.

Contattateci oggi per discutere come TLX-9 possa soddisfare i vostri requisiti specifici.
