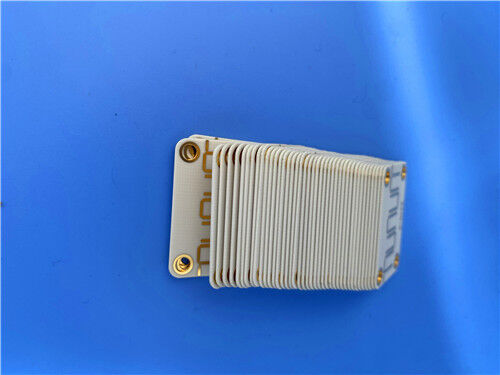

Il laminato Rogers AD300D da 40mil viene utilizzato per la produzione di circuiti stampati a doppia faccia.

40mil AD300D PCB a 2 strati con finitura EPIG (oro per immersione al palladio senza nichel)

Il 40mil PCB bifacciale AD300D è un circuito stampato ad alte prestazioni progettato per soddisfare i requisiti delle applicazioni RF e microonde avanzate. Costruito con laminati AD300D a base di PTFE riempiti di ceramica, questo PCB offre proprietà dielettriche controllate, bassa perdita ed eccellenti prestazioni di intermodulazione passiva (PIM). Con la sua finitura EPIG (senza nichel), questo PCB offre un'integrità del segnale e una saldabilità migliorate, rendendolo ideale per sistemi di comunicazione wireless, antenne e telematica automobilistica.

Dettagli di costruzione del PCB

Stackup del PCB

Statistiche del PCB

Il PCB è prodotto utilizzando artwork Gerber RS-274-X, garantendo una produzione precisa e la compatibilità con i moderni processi di fabbricazione.

Panoramica del materiale: AD300D

I laminati AD300D sono materiali a base di PTFE riempiti di ceramica progettati per applicazioni RF e microonde. Questi laminati offrono una costante dielettrica di 2,94 ± 0,05 e un basso fattore di dissipazione di 0,0021 a 10 GHz, rendendoli adatti per progetti ad alta frequenza. I materiali presentano inoltre un'eccellente stabilità dimensionale e un basso PIM, garantendo prestazioni costanti in condizioni ambientali variabili.

Caratteristiche principali:

1. Costante dielettrica (Dk): 2,94 a 10 GHz per un controllo preciso del segnale.
2. Basso fattore di dissipazione (Df): 0,0021 a 10 GHz per una minima perdita di segnale.
3. Stabilità termica: Elevato intervallo di temperatura operativa ed eccellente conducibilità termica.
4. Stabilità dimensionale: Basso CTE (X/Y/Z) per prestazioni affidabili in ambienti estremi.
5. Finitura EPIG senza nichel: Garantisce un'eccellente integrità del segnale ed elimina i problemi di magnetismo del nichel.

Vantaggi principali:

1. Bassa tangente di perdita: Garantisce prestazioni efficienti nelle bande di frequenza wireless.
2. Costante dielettrica controllata: Fornisce un comportamento ripetibile del circuito.
3. Basso PIM (-159 dBc): Riduce le perdite di resa e migliora le prestazioni dell'antenna.
4. Design ecologico: Ritardante di fiamma UL 94 V-0 e conforme a RoHS.
5. Durata migliorata: Eccellente resistenza del legame interlamellare e basso assorbimento di umidità.

Applicazioni

Antenne per stazioni base di infrastrutture cellulari

Sistemi di antenne telematiche

Antenne per radio satellitare commerciali

Conclusione

Il PCB 40mil AD300D a 2 strati con finitura EPIG è una soluzione affidabile e ad alte prestazioni per sistemi di comunicazione RF, microonde e wireless. La sua combinazione di laminati AD300D e finitura superficiale EPIG senza nichel garantisce prestazioni a bassa perdita, eccellente stabilità dimensionale e integrità del segnale superiore. Con disponibilità mondiale e conformità agli standard IPC-Classe-2, questo PCB è la scelta perfetta per gli ingegneri che progettano circuiti ad alta frequenza per applicazioni nelle telecomunicazioni, automobilistiche e aerospaziali.
