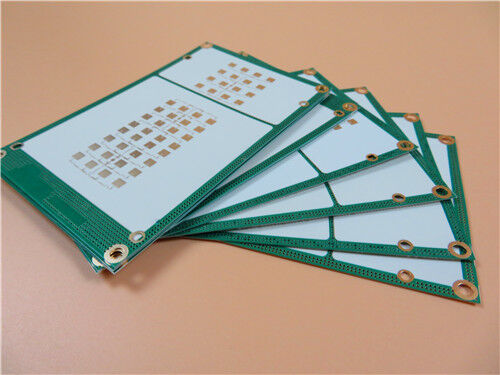

TFA300 Laminato ad alta frequenza: Guida tecnica completa con proprietà, studio di caso di progettazione di PCB e applicazioni

Che cos'è TFA300?
Il TFA300 è un substrato dielettrico composito in PTFE-ceramica sviluppato dalla Taizhou Wangling Insulating Material Factory.alternativa di alta affidabilità ai laminati ad alta frequenza importati. con una costante dielettrica (Dk) di 3,00 ± 0.04, fattore di dissipazione ultra basso (0,001 a 10 ‰ 20GHz) e un CTE corrispondente al rame (18 ppm/°C), eccelle nelle onde millimetriche (fino a 77GHz), in serie di fasi,e applicazioni spaziali, offrendo un'eccellente capacità di lavorazione per la fabbricazione di schede PTFE standard.

I punti chiave (in un'occhiata)

Dk (10 GHz): 3,00 ± 0.04

Fattore di dissipazione: 0,001 @ 10/20 GHz; 0,0012 @ 40 GHz

TCDK (-55°C a 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C a 288°C)

Conduttività termica: 0,60 W/m·K

Assorbimento dell'umidità: 0,04%

Fammabilità: UL 94 V-0

Frequenza massima di funzionamento: ≥ 77 GHz

Principale differenziatore: nessun tessuto in fibra di vetro elimina l'effetto tessuto e riduce al minimo l'anisotropia

1.Perché scegliere TFA300?

Per gli ingegneri che progettano circuiti RF/microonde, la selezione dei materiali ha un impatto diretto sull'integrità del segnale, sulla gestione termica e sull'affidabilità a lungo termine.Il TFA300 affronta queste esigenze attraverso tre pilastri:

Eccellenza elettrica: la struttura non tessuta riempita di ceramica garantisce un comportamento dielettrico isotropico, eliminando l'"effetto tessitura in fibra" che colpisce i tradizionali laminati PTFE in vetro tessuto.Ciò si traduce in una resistenza costante e una risposta di fase – fondamentali per le reti di beamforming e le matrici a fase..

Corrispondenza termo-meccanica: con X / Y CTE essenzialmente corrispondente al rame (18 vs. ~ 17 ppm / ° C), TFA300 riduce al minimo lo stress sui fori di rivestimento (PTH) durante il ciclo termico.Questo è un importante rafforzamento dell' affidabilità per Dense, disegni a più strati.

Stabilità a banda larga: il suo basso TCDK (-8 ppm/°C) garantisce che le frequenze di risonanza e le risposte dei filtri rimangano stabili in caso di forti oscillazioni di temperatura,che lo rende adatto sia per l'avionica che per le installazioni radar esterne.

2Proprietà del laminato TFA300

La tabella seguente riassume tutte le specifiche elettriche, meccaniche, termiche e fisiche per il TFA300 come riportato nella scheda ufficiale.Tutti i valori rappresentano dati di misurazione tipici e sono destinati ad agevolare la selezione del materiale.

Per spessori dielettrici superiori a 1,5 mm, può essere aggiunta una quantità minima di tessuto di vetro per la manipolazione.

Metodi di prova:

La costante dielettrica e il fattore di dissipazione sono misurati secondo GB/T 12636-1990 o IPC-TM-650 2.5.5.5 (metodo a strisce).

I valori di progettazione Dk sono misurati utilizzando il metodo della microstrip 50Ω.

Altre proprietà seguono gli standard IPC-TM-650 o GBT4722-2017.

Opzioni disponibili (sommario del testo):

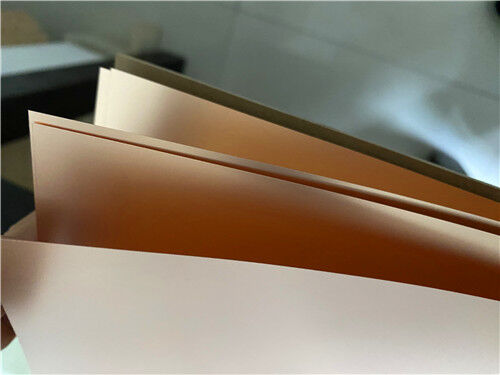

Foglio di rame: rame a basso profilo RTF standard in 0,5 oz o 1 oz; opzionale rame laminato, foglio di resistenza incorporato da 50Ω (lega NiP, spessore 0,2 μm) o varianti con supporto metallico (base in alluminio o rame).

Spessore dielettrico: disponibile da 0,127 mm a 6,35 mm in incrementi standard, con spessori personalizzati disponibili su richiesta.

Dimensioni dei pannelli: standard 305×460mm (12"×18") o 460×610mm (18"×24"); altre dimensioni su richiesta.

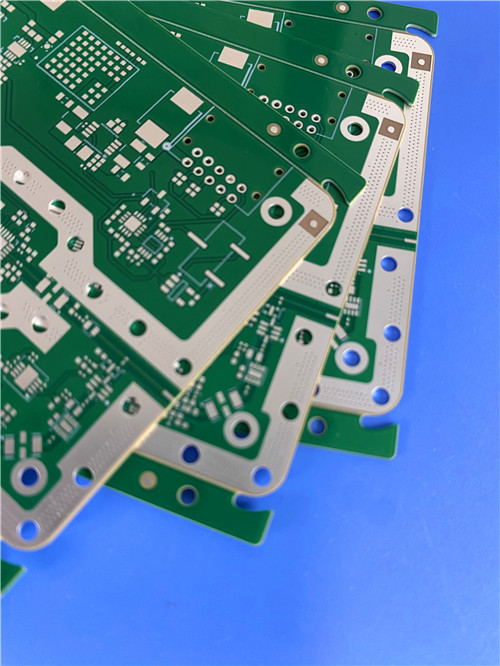

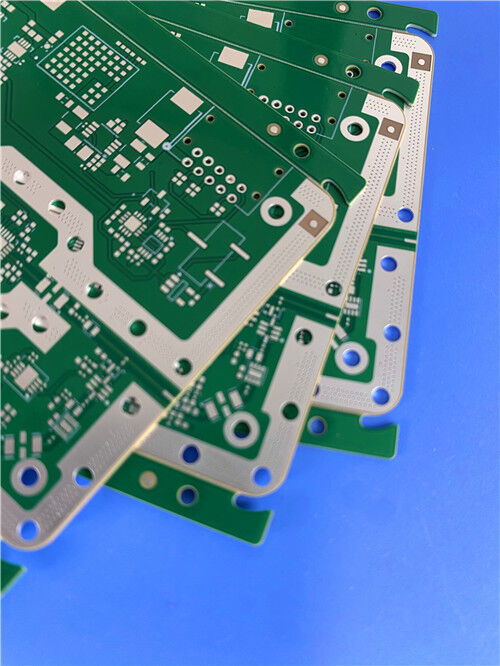

3. Studio di caso di progettazione di PCB

Per illustrare come funziona il TFA300 in un progetto reale, ecco un esempio di scheda a due strati.

Specifiche di progettazione dei PCB

Ragionamento tecnico delle specifiche chiave:

Nota di fabbricazione per il TFA300:

Perforazione: utilizzare perforazioni a carburo taglienti con velocità ottimizzate e tassi di ritiro per evitare le forature, specialmente per il nucleo sottile di 0,2 mm.L'assenza di tessuto di vetro nell'intervallo di spessore standard riduce l'usura degli utensili rispetto al PTFE di vetro tessuto.

Preparazione superficiale: si raccomanda un trattamento con plasma (ad esempio, miscela CF4/O2) prima dell'ENIG per attivare la superficie in PTFE e garantire una forte adesione al rivestimento.

Laminazione: sebbene si tratti di un design a due strati, il TFA300 è anche adatto per le pile multilivello; la sua bassa CTE dell'asse Z (30 ppm / °C) aiuta a mantenere l'integrità attraverso il ciclo termico.

4. Posizionamento comparativo Come il TFA300 si distingue

Rispetto ai tipici laminati PTFE rinforzati con vetro tessuto (ad esempio, materiali della classe RO3003TM), il TFA300 offre diversi vantaggi distinti:

Eliminare l'effetto di tessitura delle fibre: non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.

Fattore di dispersione inferiore: a 0,001 (rispetto a ~ 0,0013 per molti concorrenti), TFA300 offre una perdita di inserimento misurabilmente inferiore, migliorando il guadagno del sistema e il numero di rumori.

TCDK superiore: a -8 ppm/°C (rispetto a ~-3 ppm/°C per alcune alternative), fornisce una risposta di fase piatta rispetto agli estremi di temperatura.

Outgassing per l'industria aerospaziale: le proprietà a bassa emissione di gas soddisfano i requisiti di applicazione spaziale, una caratteristica non garantita in tutti i laminati PTFE di grado commerciale.

Mentre FR-4 è conveniente per l'elettronica di uso generale, la sua elevata perdita (~ 0,025 Df) e scarsa stabilità ad alta frequenza lo rendono inadatto per applicazioni superiori a ~ 5 GHz.TFA300 è appositamente progettato per il dominio delle microonde e delle onde millimetriche.

5. Applicazioni tipiche ¢ Dove il TFA300 brilla

Sulla base del suo set di proprietà e del caso di progettazione di cui sopra, il TFA300 è adatto a:

Aerospazio e difesa: trasmettitori spaziali, radar avionici, moduli di guerra elettronica (EW) e carichi utili satellitari.

Sistemi radar: sistemi di allarme precoce, radar aerei e terrestri.

Sistemi di antenne: antenne sensibili alle fasi, reti di formazione del fascio, array di patch e reti di alimentazione.

Comunicazioni satellitari: terminali a banda Ka, ricevitori di navigazione e apparecchiature di telemetria.

Radar automobilistico a onde millimetriche: sensori a 77 GHz e 79 GHz per ADAS e guida autonoma.

Amplificatori ad alta potenza: applicazioni in cui una bassa perdita e una conduttività termica (0,60 W/ ((m·K)) sono fondamentali per la dissipazione del calore.

D1: Il TFA300 può sostituire materiali importati come gli equivalenti RO3003TM o ArlonTM?

Sì, il TFA300 è stato progettato specificamente come alternativa per applicazioni ad alta frequenza e alta affidabilità.e offre il vantaggio aggiuntivo di eliminare l'effetto tessitura fibra.

D2: In che modo la costruzione "senza tessuto di vetro" influisce sulla lavorazione?
Migliora la capacità di perforazione e riduce l'usura degli utensili rispetto al PTFE in vetro tessuto.Per ottenere risultati ottimali sono ancora raccomandati parametri di perforazione adeguati e trattamento plasmatico prima del rivestimentoPer spessori superiori a 1,5 mm, può essere aggiunto un minimo di tessuto di vetro, il che non influisce significativamente sulle prestazioni RF, ma facilita la movimentazione.

Q3: Qual è la frequenza massima di funzionamento del TFA300?
Sebbene testato fino a 40GHz tramite metodi a striscia, il materiale supporta frequenze fino a 77GHz e oltre, rendendolo adatto per le moderne applicazioni radar a onde millimetriche e 5G backhaul.

D4: Il TFA300 è adatto per le tavole a più strati?
La sua bassa CTE dell'asse Z (30 ppm/°C) e la sua buona stabilità dimensionale la rendono adatta per retrovisori a più strati e addirittura a livelli elevati.Il rame standard RTF aiuta anche a legarsi durante la laminazione.

D5: Cosa significa "folia di resistenza incorporata da 50Ω"?
TFA300 può essere fornito con un foglio resistivo di nichel-fosforo da 50Ω/q (0,2 μm di spessore) sullo strato di rame,consentendo resistori a pellicola sottile formati integralmente direttamente sulla scheda, risparmiando spazio sul PCB e migliorando le prestazioni ad alta frequenza rispetto ai componenti discreti montati in superficie.

D6: Quali spessori dielettrici sono disponibili per il TFA300?
Gli spessori standard variano da 0,127 mm (5,0 mil) a 6,35 mm (250 mil), con tolleranze per gli standard IPC..

D7: Tutti i valori della tabella delle proprietà sono garantiti?
I dati forniti sono valori di misurazione tipici destinati ad agevolare la selezione dei materiali e non costituiscono una garanzia.Gli utilizzatori finali dovrebbero verificare l'idoneità per la loro applicazione specifica attraverso i propri processi di prova e qualificazione.

D8: Quali finiture superficiali sono compatibili con TFA300?
L'oro per immersione (ENIG) è comunemente utilizzato, come nel caso di progettazione sopra.o OSP sono compatibili anche con una corretta preparazione superficiale (trattamento plasmatico) prima della finitura.

Conclusioni

Il laminato TFA300 di Taizhou Wangling combina le caratteristiche di bassa perdita del PTFE con la stabilità dimensionale e termica dei compositi non tessuti riempiti di ceramica.Come dimostrato dal caso di progettazione del PCB a due strati e supportato dalla tabella completa delle proprietà consolidatePer gli ingegneri in cerca di un sistema di produzione affidabile e ad alte prestazioni, la tecnologia di alta frequenza è un'ottima soluzione.e un sostituto conveniente per i substrati RF importati, specialmente nell'industria aerospaziale, radar e sistemi a onde millimetriche ̇ TFA300 offre una soluzione convincente e collaudata sul campo.
