Dettagli dei prodotti

Casa. > prodotti >

PWB ad alta frequenza | 10 circuito di mil RO4350B | PWB dell'oro rf di immersione

prodotti

L'impedenza ha controllato il PWB

PWB ad alta frequenza | 10 circuito di mil RO4350B | PWB dell'oro rf di immersione

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	Vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T/T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0487-V4.87

Tipo del bordo:

Il doppio ha parteggiato PWB

Numero degli strati:

2 strati

In vetro epossidico:

RO4350B Tg280℃, er<3.48, Rogers Corp.

Esterno finale della stagnola:

1,0 Oz

Altezza finale del PWB:

0,3 millimetri ±0.1

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura:

Il verde, PSR-2000GT600D, Taiyo ha fornito.

Colore della leggenda componente:

Bianco, IJR-4000 MW300, marca di Taiyo

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

Vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T/T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

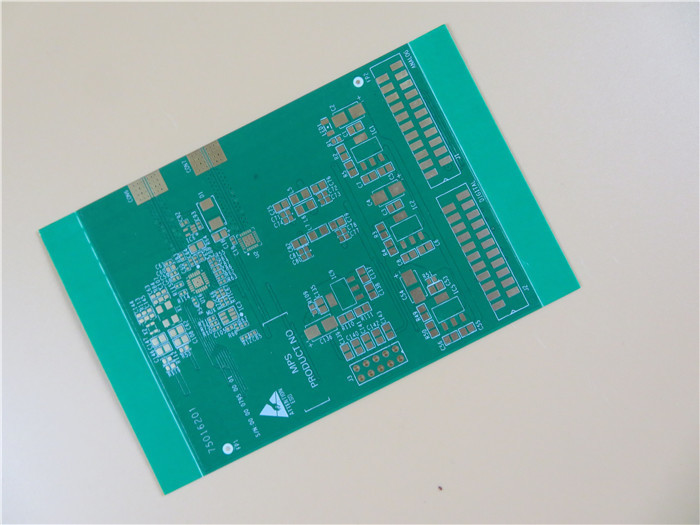

Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato di 10mil RO4350B con il Tg 280°C per l'applicazione del ripetitore mobile del segnale. È spesso di 0.3mm finita con il silkscreen bianco sopra la maschera verde della lega per saldatura e l'oro di immersione è placcato sui cuscinetti. Il materiale di base è utilizzato da Rogers Corp. , intero bordo che fornisce 1 su per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 100 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

A. La costante dielettrica (dk) è bassa e stabile, in modo dalla trasmissione del segnale è buona immediatamente;
B. La caratteristica di perdita dielettrica bassa subisce la perdita del segnale ad un livello più basso, che rende la trasmissione del segnale di intera attrezzatura eccellente;
Coefficiente termico di C. Low della costante dielettrica;
Espansione di D. Low Z-Asse;
E. il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;
Resistenza di ossidazione di F. Good e buona dissipazione di calore;
G. Meeting che il vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;
H. un'officina da 16000 metri quadri;
I. Delivery in tempo: >98%
Tasso di reclamo di J. Customer: <1>

1,3 applicazione

Trasmettitore di rf, antenna dell'multi-accoppiatore, identificazione di rf, amplificatore del tronco

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	120 x 75mm=1PCS
TIPO DEL BORDO	Il doppio ha parteggiato PWB
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 18um (0,5 once) +plate
	RO4350B 0.254mm
	rame ------- 18um (0.5oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 9 mil/4
Fori minimi/massimi:	0,25 millimetri/1.0mm
Numero dei fori differenti:	3
Numero dei luoghi di perforazione:	92
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	RO4350B Tg280℃, er<3>
Esterno finale della stagnola:	1,0 once
Stagnola finale interna:	N/A
Altezza finale del PWB:	0,3 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	Minimo del BOT e della CIMA 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	CIMA e BOT.
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.25mm. Via tented.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Perforatrice ad alta velocità del multihead del PWB

PWB ad alta frequenza | 10 circuito di mil RO4350B | PWB dell'oro rf di immersione 0
