Breve introduzione
Il materiale ad alta frequenza del circuito di RO4350B è idrocarburo rinforzato con vetro/laminati ceramici (non PTFE) progettati per la prestazione sensibile, le applicazioni commerciali in grande quantità. I PWB di RO4350B parteggiati ed a più strati attualmente doppi sono disponibili alla società di Bicheng. Il doppio PWB di RO4350B parteggiato con spessore 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) è i bestseller. Forniamo i funzionamenti del prototipo, i piccoli lotti ed i servizi di produzione in volume.
Vantaggi
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Stabilità dimensionale eccellente.
3) Coefficiente termico basso della costante dielettrica;
4) Espansione bassa di Z-asse;
5) Coefficiente basso di espansione dell'in-aereo;
6) Frequenza elettrica stabile di verus delle proprietà;
Applicazioni
1) Attenuatore, induzione automatica del portone;
2) LNB per i satelliti diretti di radiodiffusione;
3) Antenna della microstriscia, spettro sparso;
4) Microstriscia ed antenne e amplificatori di potenza cellulari della stazione base;
5) Etichette di identificazioni di rf
6) Sistemi di comunicazione di spettro di diffusione
7) Amplificatore del tronco, modulo ecc. del separatore.

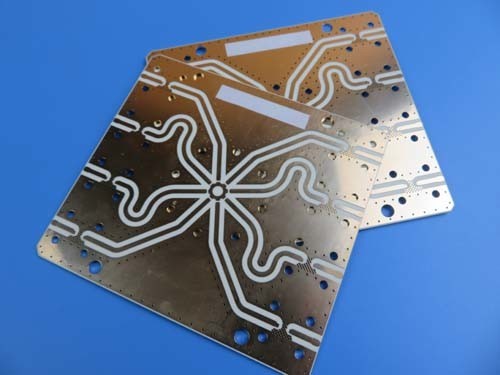

Caso del PWB: Doppio PWB parteggiato sviluppato su 10 mil RO4350B con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato di 10mil RO4350B con il Tg 280°C per l'applicazione del radar rf. Il suo spessore finito è 0.3mm e rame 1oz. Il silkscreen bianco e la maschera verde della lega per saldatura riguarda entrambi i lati e l'oro di immersione placcato è sui cuscinetti. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;
Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
Tempo di immagazzinaggio di lunga durata, può essere immagazzinato per più di 1 anno nella borsa di vuoto;
Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;
un'officina da 16000 metri quadri;
L'UL, ISO14001, TS16949 ha certificato;
Ispezione rigorosa di WIP e controllare come pure istruzione di lavoro;
Controllo rapido di CADCAM e citazione libera del PWB;
Prezzo competitivo;
Applicazione
Miscelatore equilibrato, fotoisolatore, induzione sana del interruttore di comando, multicoupler
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
91 x 62mm=1PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.254mm (10 mil) |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 4 mil/4 |
| Fori minimi/massimi: |
0,3 millimetri/4,2 millimetri |
| Numero dei fori differenti: |
9 |
| Numero dei luoghi di perforazione: |
101 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,5 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
0,3 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione |
| Saldi la maschera per applicarsi a: |
SUPERIORE, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Circa noi
Basato in Cina, il PWB di Bicheng aderisce alla filosofia dell'aiuto di piccole e medie società ridurre il loro costo ed il tempo ha passato sul PWB. Forniamo vari prodotti del PWB per rispondere alle esigenze.
Le nostre capacità 2019 dei circuiti di azionamento
Vias ciechi, vias sepolti
PWB della flessione
Bordi di rame pesanti 12oz
Alto Tg, alto materiale di CTI
FR-4 ibrido e materiale ad alta frequenza
L'impedenza ha controllato il PWB
Classe 2, classe 3 di IPC di IPC
PWB senza piombo (RoHS compiacente)
PCBs a più strati ai bordi di strati del rame 32+
PWB del centro del metallo (MCPCB)
Materiali del PWB – FR-4, Polyimide, Rogers & più
Produttore compiacente del PWB di RoHS
PWB rigido della flessione
PWB di rf/PWB ad alta frequenza
Attraverso-foro, BGA, dito dell'oro, cupola del bordo
Via-in-cuscinetto, vias riempiti
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL ha certificato
I nostri servizi
Fuoco sui prototipi, piccoli lotti, produzione in volume
Il ritorno rapido, doppio ha parteggiato PWB disponibile 24 ore.
Servizio di porta in porta della spedizione
I nostri clienti sono individuati universalmente.
