Descrizione di prodotto
Ciao a tutti.
Oggi parleremo di PCB ad alta frequenza RO3006.
I laminati di circuito ad alta frequenza RO3006 sono compositi in PTFE riempiti di ceramica destinati ad essere utilizzati in applicazioni commerciali a microonde e RF.La sua caratteristica evidente è che le prestazioni elettriche sono eccezionali e le proprietà meccaniche sono stabili e costanti.Questo permette al nostro progettista di sviluppare una scheda multi-livello senza dover affrontare problemi di curvatura o affidabilità.
Altre caratteristiche e applicazioni sono le seguenti:
Innanzitutto, eccellenti proprietà meccaniche rispetto alla temperatura, è affidabile per le costruzioni a strisce e multistrato.
In secondo luogo, proprietà meccaniche uniformi, è adatto per l'uso con disegni ibridi di tavole a più strati di vetro epossidico.

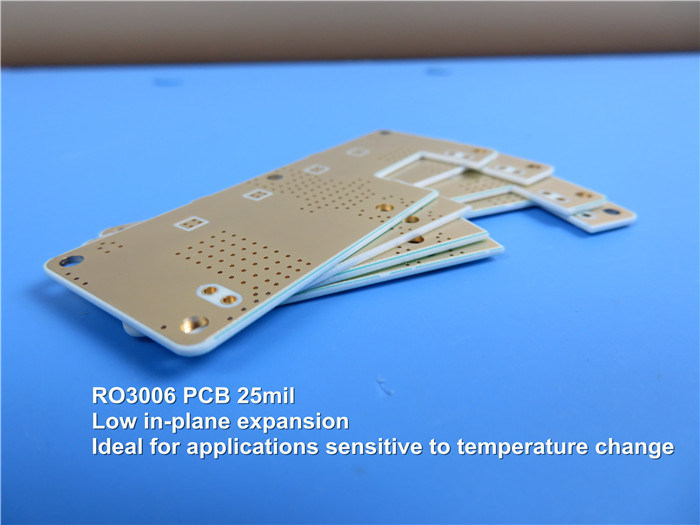

In terzo luogo, il basso coefficiente di espansione in piano corrisponde al rame, che consente assemblaggi più affidabili montati in superficie;ideale per applicazioni sensibili ai cambiamenti di temperatura e presentano un'eccellente stabilità dimensionale.
| Capacità di PCB |
| Materiale per PCB: |
Fabbricazione a partire da materiali di polietilene |
| Indicazione: |
RO3006 |
| Costante dielettrica: |
6.15 ± 0,3 (processo) |
| 6.5 (progettazione) |
| Numero di strati: |
2 strati, più strati, PCB ibridi |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del PCB: |
10 mil (0,254 mm), 25 mil (0,635 mm) |
| 50 millimetri |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, OSP ecc. |
I PCB ad alta frequenza RO3006 sono disponibili con costruzione a doppio lato, a più strati e ibrida, da 0,5 oz a 2 oz di rame finito, da 0,3 mm a 1,3 mm di spessore, dimensioni massime 400 mm per 500 mm,finitura superficiale in rame nudo, livellamento dell'aria calda, immersione in oro ecc.
Le applicazioni tipiche sono:
1Applicazioni radar automobilistiche

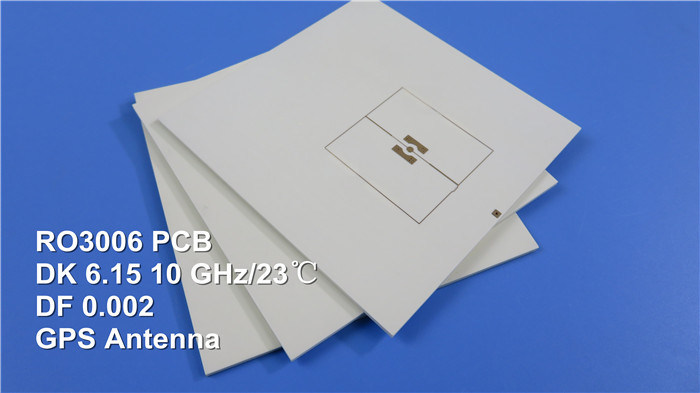

2. Antenne GPS
3Amplificatori di potenza e antenne
4. Antenne di patch per comunicazioni wireless
5- Trasmissione diretta via satellite

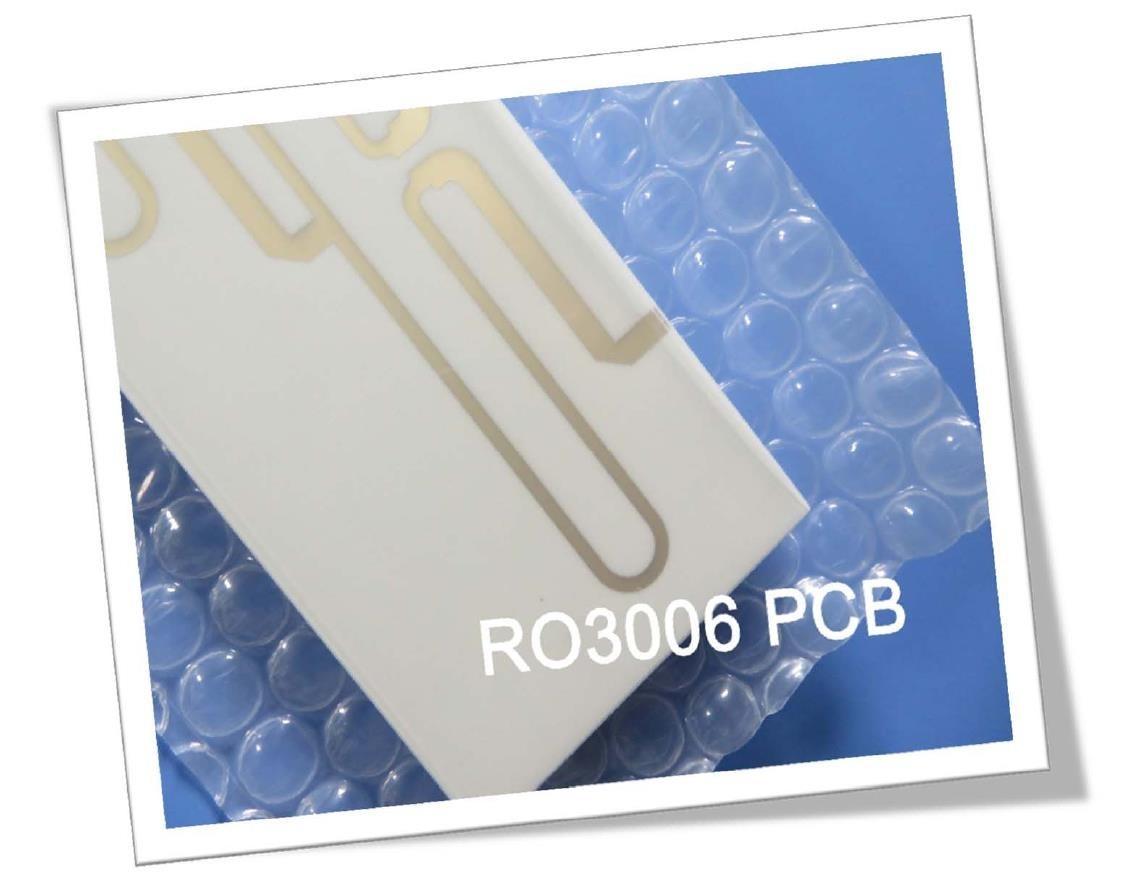

Il colore di base del PCB RO3006 è bianco.
Il processo di produzione di PCB ad alta frequenza RO3006 è simile al PCB standard in PTFE, quindi è adatto per il processo di produzione in volume che vince un mercato vantaggioso.
Se avete domande, non esitate a contattarci.
Appendice: RO3006 Valore tipico
| Immobili |
RO3006 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
6.5 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.86 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
7.1 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
