Un PCB ad alta frequenza a 2 strati Wangling TP440 per applicazioni di antenne miniaturizzate

Un PCB ad alta frequenza Wangling TP440 a 2 strati per applicazioni con antenne miniaturizzate

Introduzione

Nel mondo della progettazione RF e microonde, la scelta dei materiali è senza dubbio la decisione più critica che un ingegnere possa prendere. Per le applicazioni che richiedono costanti dielettriche specifiche, stabilità eccezionale e affidabilità in ambienti difficili, i materiali FR-4 standard semplicemente non sono sufficienti. Questo caso di studio esamina un PCB personalizzato costruito sul materiale Wangling TP440, un materiale termoplastico ad alta frequenza unico con una costante dielettrica (Dk) di 4,4, progettato per applicazioni di antenne impegnative. Questa scheda illustra le capacità della serie TP, in particolare la sua capacità di consentire la miniaturizzazione dei circuiti senza sacrificare le prestazioni.

Panoramica del progetto e specifiche tecniche

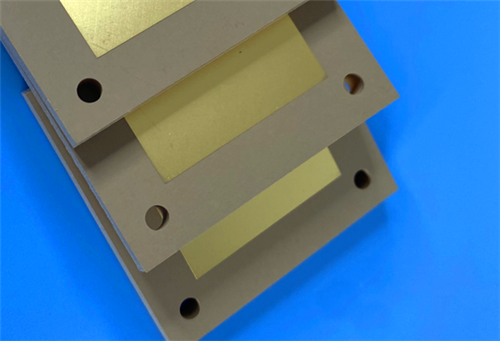

Questo progetto prevedeva la progettazione di un PCB rigido compatto a 2 strati che misura 67,5 mm x 58,6 mm. La tavola è caratterizzata da un design minimalista, con solo 11 componenti, 19 pad e un'unica rete, sottolineando la natura altamente specializzata della sua funzione. La semplicità del design testimonia l'efficienza del materiale scelto; le proprietà intrinseche del core TP440 consentono un circuito semplice ma ad alte prestazioni.

I dettagli costruttivi completi sono i seguenti:

• Materiale di base: Wangling TP440 (un composito di resina di ossido di polifenilene riempito con ceramica).
• Conteggio strati: PCB rigido a 2 strati.
• Dimensioni scheda: 67,5 mm x 58,6 mm, +/- 0,15 mm.
• Traccia/spazio minimo: 6/8 mil.
• Dimensione minima del foro: 0,3 mm.
• Vie cieche: no.
• Spessore del pannello finito: 0,6 mm.
• Peso Cu finito: strati esterni da 1 oncia (35 μm) .
• Spessore della placcatura: 20 μm.
• Finitura superficiale: Oro ad immersione (ENIG).
• Maschera per serigrafia e saldatura: nessuna.
• Standard di qualità: IPC-Class-2.
• Test elettrico al 100%: utilizzato prima della spedizione.

Il materiale principale: Wangling TP440

Le prestazioni del PCB dipendono dal materiale principale, Wangling TP440. Questo materiale fa parte di una serie unica di materiali termoplastici ad alta frequenza che lo distinguono dai substrati PCB convenzionali. A differenza dei materiali standard rinforzati con fibra di vetro, lo strato dielettrico del TP440 è composto da una precisa miscela di ceramica e resina PPO.

La caratteristica distintiva della serie Wangling TP è la sua costante dielettrica regolabile (Dk). Regolando il rapporto tra ceramica e resina PPO, il Dk può essere personalizzato in un intervallo compreso tra 3 e 25. La variante TP440 è specificata per avere un Dk di 4,4 ± 0,09 e un basso fattore di dissipazione (Df) di 0,0010 a 10 GHz, garantendo una perdita minima di segnale alle alte frequenze. Questo Dk preciso e stabile e la perdita ultra-bassa sono cruciali per le applicazioni in cui l'integrità del segnale è fondamentale.

Vantaggi principali per applicazioni impegnative

La scelta diMateriale TP440 per questo PCBè stato guidato da diversi requisiti chiave tipici dei sistemi di antenne avanzati:

Miniaturizzazione: per una data frequenza, la dimensione fisica di un elemento circuitale come un'antenna patch è inversamente proporzionale alla radice quadrata della costante dielettrica. Un Dk più elevato consente un design dell'antenna significativamente più piccolo. Il Dk di 4,4 del TP440 consente un fattore di forma più compatto rispetto ai materiali standard (come FR-4 con un Dk di ~4,3-4,5) pur mantenendo prestazioni ad alta frequenza superiori.

Stabilità alle alte frequenze: il materiale TP mantiene una bassa perdita dielettrica su un'ampia gamma di frequenze, fino e oltre 10 GHz. Questa stabilità è essenziale per garantire prestazioni costanti in applicazioni quali GPS, comunicazioni satellitari e altri sistemi RF.

Resilienza ambientale: la scheda è progettata per garantire affidabilità in ambienti estremi. Il materiale TP440 vanta un intervallo operativo a lungo termine da -100°C a +150°C, che lo rende adatto per applicazioni aerospaziali, militari e altre applicazioni esterne. È inoltre resistente alle radiazioni e presenta un basso degassamento, una proprietà fondamentale per gli ambienti sottovuoto.

Lavorabilità superiore: pur offrendo prestazioni paragonabili o migliori rispetto ai fragili substrati ceramici, il materiale TP è molto più facile da lavorare. Può essere lavorato utilizzando metodi standard come foratura, incisione e cesoiatura, evitando la gestione costosa e complessa richiesta per la ceramica.

Design for Manufacturing (DFM) e affidabilità

Questo PCB è stato fabbricato con rigorose misure di controllo qualità. Il processo di produzione ha aderito allo standard IPC-Class-2, garantendo un'elevata affidabilità in ambienti commerciali e industriali. La decisione di omettere maschere di saldatura e serigrafie probabilmente impedirà qualsiasi interruzione del percorso del segnale ad alta frequenza o per limiti di dimensione, una pratica comune nei progetti RF minimalisti. L'uso della finitura superficiale Immersion Gold (ENIG) fornisce una superficie piatta e saldabile con eccellente resistenza alla corrosione e bassa resistenza di contatto, ideale per applicazioni RF. Per garantire la funzionalità, la scheda è stata sottoposta ad un test elettrico al 100% prima della spedizione.

Conclusione

Questo design PCB personalizzato è un ottimo esempio di come l'utilizzo di materiali avanzati come Wangling TP440 consenta agli ingegneri di ampliare i confini della progettazione di circuiti ad alta frequenza. Utilizzando un materiale con una costante dielettrica stabile, a bassa perdita e un'estrema resilienza ambientale, questo PCB compatto è pronto per l'uso in applicazioni critiche come antenne GPS, sistemi di navigazione Beidou, dispositivi elettronici missilistici e antenne miniaturizzate. Il successo di questo progetto evidenzia l'importanza di selezionare il substrato giusto per affrontare le sfide uniche dell'ingegneria RF e delle microonde.
