Studio di caso PCB personalizzato: F4BME220 ultrasottile per design RF e microonde compatti

Studio di caso PCB personalizzato: F4BME220 ultrasottile per progetti RF e microonde compatti

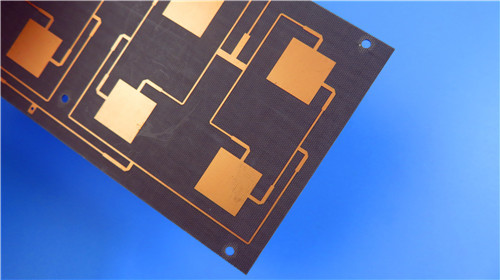

Ciao, sono Sally. Oggi presento un PCB personalizzato che spinge i confini della miniaturizzazione: una scheda ultrasottile da 0,1 mm costruita su F4BME220 per applicazioni RF e microonde esigenti.

Questo PCB personalizzato utilizza F4BME220, un laminato ad alta frequenza a base di PTFE, per ottenere uno spessore finito ultrasottile di 0,1 mm. Nonostante il suo profilo sottile, mantiene eccellenti prestazioni RF ed è ideale per antenne phased array, comunicazioni satellitari e altre applicazioni a microonde con spazio limitato.

Punti chiave

Materiale: Laminato ad alta frequenza a base di PTFE F4BME220 (Dk tipico 2,2)

Beneficio chiave: Costruzione ultrasottile da 0,1 mm consente una miniaturizzazione estrema

Dimensioni scheda: 79 mm x 65,3 mm

Costruzione: Doppia faccia con maschera di saldatura verde solo sopra, serigrafia bianca solo sopra

Caratteristica speciale: Anima estremamente sottile (0,1 mm) per design compatti e leggeri

Qualità: IPC-Class-2 con test elettrici al 100%

La sfida: Miniaturizzazione estrema senza sacrificare le prestazioni

Il nostro cliente necessitava di una scheda RF eccezionalmente sottile, solo 0,1 mm di spessore finito. L'applicazione richiedeva un design leggero e compatto che potesse adattarsi a spazi ristretti mantenendo eccellenti prestazioni ad alta frequenza per sistemi a microonde e radar. I materiali standard per schede semplicemente non potevano raggiungere questo spessore mantenendo le proprietà elettriche richieste.

La nostra soluzione: Laminato ad alta frequenza F4BME220

Abbiamo selezionato F4BME220, un materiale a base di PTFE rinforzato con tessuto di fibra di vetro e film di PTFE. Ecco perché è stata la scelta perfetta:

Costruzione ultrasottile (anima da 0,1 mm)
L'anima F4BME220 misura solo 0,1 mm, consentendo uno spessore finito della scheda di 0,1 mm. Questa estrema sottigliezza è ideale per applicazioni in cui peso e spazio sono vincoli critici.

Caratteristiche a bassa perdita
Il materiale offre eccellenti prestazioni elettriche con bassa perdita dielettrica, garantendo l'integrità del segnale alle frequenze delle microonde.

Ampio intervallo Dk (2,17-3,0)
Con la personalizzazione Dk disponibile, i progettisti possono ottimizzare la costante dielettrica per requisiti di impedenza specifici. F4BME220 opera tipicamente all'estremità inferiore di questo intervallo, ideale per ridurre al minimo la perdita di segnale.

Eccellente stabilità
Il materiale offre una stabilità migliorata rispetto a F4B standard, con maggiore resistenza di isolamento e prestazioni costanti su tutte le frequenze.

Bassa emissione di gas
Il materiale presenta basse caratteristiche di emissione, rendendolo adatto per applicazioni aerospaziali e sottovuoto.

Specifiche della scheda

Statistiche di progettazione

Il design a 2 reti indica un sottocircuito RF specializzato. L'elevato numero di vias (37) rispetto ai componenti è degno di nota: ciò suggerisce un routing denso e potenzialmente interconnessioni complesse all'interno di un'area compatta. La dimensione minima del foro di 0,25 mm spinge i limiti della capacità di perforazione meccanica.

Perché lo spessore ultrasottile è importante

Lo spessore finito di 0,1 mm è eccezionalmente sottile per un PCB rigido. Ecco perché è importante:

Riduzione del peso: Critico per applicazioni aerospaziali, UAV e portatili

Risparmio di spazio: Consente l'integrazione in custodie ristrette

Flessibilità: Avvicinamento alla sottigliezza dei circuiti flessibili mantenendo le proprietà del substrato rigido

Integrità del segnale: Percorsi del segnale più brevi in determinate configurazioni

Confronto: Come si confronta F4BME220

Perché è importante: F4BME220 offre la sottigliezza dei materiali PTFE avanzati con buone prestazioni RF a un prezzo conveniente. Le sue basse caratteristiche di emissione di gas lo rendono adatto per applicazioni aerospaziali.

Scelte di progettazione: Progettato appositamente per RF

Maschera di saldatura verde (solo sopra)
Lo strato superiore presenta una maschera di saldatura verde per la protezione dei componenti, mentre quello inferiore rimane nudo per prestazioni RF ottimali e per ridurre al minimo lo spessore.

Serigrafia bianca (solo sopra)
L'identificazione chiara dei componenti sul lato superiore semplifica l'assemblaggio e la risoluzione dei problemi.

Finitura oro per immersione
Fornisce una superficie piana e saldabile con eccellente resistenza alla corrosione.

Traccia/Spazio 5/8 mil
Il routing a passo fine consente layout compatti all'interno della piccola area della scheda.

Applicazioni ideali

Antenne phased array che richiedono reti di alimentazione leggere e compatte

Sistemi di comunicazione satellitare con rigorosi vincoli di peso

Moduli a microonde e RF in custodie con spazio limitato

Sfasatori e componenti passivi

Divisori di potenza, accoppiatori e combinatori

Antenne per stazioni base

D: Come si ottiene uno spessore di 0,1 mm?

R: L'anima F4BME220 è prodotta con uno spessore di 0,1 mm. Con l'aggiunta degli strati di rame, lo spessore finito totale rimane 0,1 mm poiché il rame è considerato nello stackup.

D: Una scheda da 0,1 mm è fragile?
R: Sebbene più sottile delle schede standard, F4BME220 mantiene una rigidità adeguata per la maggior parte delle applicazioni. Tuttavia, la manipolazione e l'assemblaggio richiedono attenzione per evitare flessioni.

D: Perché scegliere F4BME rispetto a materiali PTFE più costosi?
R: F4BME offre eccellenti prestazioni RF a un prezzo più conveniente, con il vantaggio aggiuntivo di capacità di costruzione estremamente sottili.

D: Qual è il significato di 37 vias per un design a 2 reti?
R: L'elevato numero di vias suggerisce schermature, messa a terra o interconnessioni complesse all'interno del circuito RF, collegando probabilmente più punti di massa o creando un piano di massa strutturato.

D: È possibile ottenere questo spessore con altri materiali?
R: Sì, ma F4BME offre specificamente la combinazione di sottigliezza, bassa perdita e convenienza che lo ha reso la scelta giusta per questa applicazione.

L'estrema sottigliezza e le eccellenti prestazioni RF di F4BME220 lo rendono una scelta eccezionale per applicazioni in cui peso e spazio sono un premio. Combinato con le sue basse caratteristiche di emissione di gas e la convenienza, è ideale per progetti aerospaziali, satellitari e microonde compatti.

Hai in mente un progetto RF ultrasottile? Mi piacerebbe sentirlo.
