Case Study PCB personalizzato: TFA300 per applicazioni RF e microonde

July 13, 2026

ultimo caso aziendale circa Case Study PCB personalizzato: TFA300 per applicazioni RF e microonde

Salve, sono Sally, e oggi sono entusiasta di presentarvi il nostro nuovo PCB fabbricato!



Siamo orgogliosi di affrontare progetti complessi e ad alte prestazioni che spingono i limiti di ciò che è possibile nella produzione di circuiti stampati.Sono entusiasta di presentare un progetto particolarmente impressionante che ha recentemente attraversato la nostra linea di produzione.un PCB rigido a due strati su misuracostruito su un impianto aerospazialeTFA300materiale.

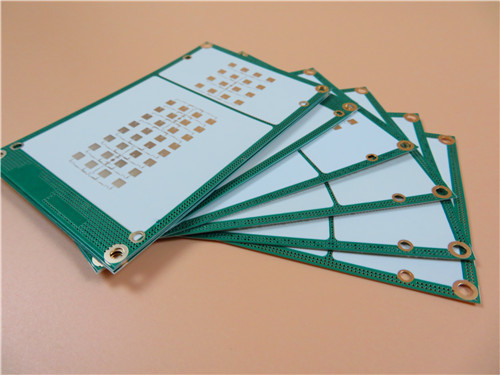

ultimo caso aziendale circa Case Study PCB personalizzato: TFA300 per applicazioni RF e microonde  0



Perché il TFA300?

Il cuore di questo progetto è il substrato TFA300, parte della serie TFA avanzata dal portafoglio di materiali.A differenza dei tradizionali laminati in PTFE che utilizzano rinforzo in fibra di vetro tessuto, TFA impiega un processo unico in cui le nanoceramiche specializzate sono mescolate uniformemente con la resina PTFE.



Questo approccio innovativo elimina l'"effetto fibra di vetro", ossia le variazioni microscopiche della costante dielettrica che possono compromettere l'integrità del segnale ad alte frequenze.Il risultato è un'eccezionale stabilità di frequenza con perdite dielettriche minime, che lo rende ideale per applicazioni aerospaziali, radar e comunicazioni satellitari.





In particolare, TFA300 offre:



Costante dielettrica (Dk): 3,0 ± 0,04 a 10 GHz



Fattore di dissipazione: 0,001 a 10 GHz (perdita eccezionalmente bassa!)



Basso TCDk: -8 ppm/°C da -55°C a 150°C



CTE: 18 ppm/°C sugli assi X/Y, in stretta corrispondenza con il rame





Il Consiglio stesso: specifiche chiave

Caratteristica Specificità
Materiale TFA300 PTFE ricoperto di ceramica
Numero di strati rigidi a due strati
Dimensioni 87 mm x 54 mm (± 0,15 mm)
Stackup 35 μm Cu / 0,127 mm TFA300 / 35 μm Cu
Spessore finito 0.2 mm (ultra-sottile!)
Traccia/spazio 6/8 mil
Dimensione minima del foro 0.4 mm
Finitura superficiale Oro per immersione (ENIG)
Maschera di saldatura Verde solo in alto (nessuno in basso)
Fabbricazione a partire da fibre sintetiche Nessuna (da entrambi i lati)
Esame Prova elettrica al 100%





Statistiche del design: semplici ma specializzate

Questa tavola e' compatta, ma e' costruita apposta.



  • 18 Componenti
  • 36 Pad totali (19 fori, 17 SMT a lato superiore)
  • 6 Vias
  • Solo 2 reti



La topologia 2-net ci dice che si tratta di un sotto-circuito RF altamente specializzato, probabilmente un filtro, un accoppiatore o un amplificatore di potenza.La combinazione di componenti a foratura e SMT fornisce resistenza meccanica ove necessario, sfruttando i vantaggi della densità della tecnologia di montaggio superficiale.





Perché non si usa la seta?

Potreste notare che abbiamo omesso la serigrafia su entrambi i lati. Per molti progetti RF, la serigrafia non aggiunge alcun valore funzionale e può effettivamente interferire con le prestazioni ad alta frequenza o i processi di assemblaggio.Tenendo pulito il tavolo, assicuriamo l'integrità ottimale del segnale e manteniamo un aspetto professionale e snello.



La maschera di saldatura verde (solo in alto)

La maschera di saldatura verde è sul livello superiore lasciando il basso nudo.Questo approccio selettivo fornisce protezione per i componenti e le tracce del lato superiore mantenendo allo stesso tempo lo strato inferiore ottimizzato per le prestazioni RFE' una soluzione equilibrata che offre protezione e prestazioni.





Qualità di cui ci si può fidare

Questa scheda è costruita secondo gli standard IPC-Class-2, garantendo l'affidabilità per i prodotti elettronici di servizio dedicati.Abbiamo eseguito il 100% di test elettrici prima della spedizione per garantire che ogni connessione soddisfi le nostre specifiche rigorose.





Dove useresti questa lavagna?

Con il suo materiale TFA300 di livello aerospaziale e la sua costruzione ultra-sottile da 0,2 mm, questo PCB è ideale per:



Attrezzature aerospaziali e sistemi di bordo



Antenne a serie di fasi e reti di formazione del fascio



Sistemi di comunicazione e di navigazione satellitare



Amplificatori di potenza e circuiti a microonde



Allarme precoce e radar aerei





Pensieri conclusivi

Questo progetto dimostra il nostro impegno per la produzione di precisione e la nostra capacità di lavorare con materiali avanzati e ad alte prestazioni.Dal substrato TFA300 riempito di ceramica all'applicazione della maschera di saldatura selettiva, ogni dettaglio è stato accuratamente valutato per fornire una scheda che soddisfi i requisiti più esigenti delle applicazioni aerospaziali e della difesa.



Se avete domande su questo progetto o volete discutere del vostro progetto di PCB ad alta frequenza, mi piacerebbe sentirvi!



Fino alla prossima volta.



Sally.
