Materiale laminato TMM13i ad alto Dk per la fabbricazione di circuiti stampati per circuiti RF compatti e ad alte prestazioni

Studio di caso su PCB personalizzati: TMM13i ad alta Dk per circuiti RF compatti e ad alte prestazioni

Salve, sono Sally, oggi vi presenterò un PCB personalizzato che sfrutta il Rogers TMM13i, un materiale a microonde ad alta dielettricità e costante per applicazioni di comunicazione radio e satellitare.

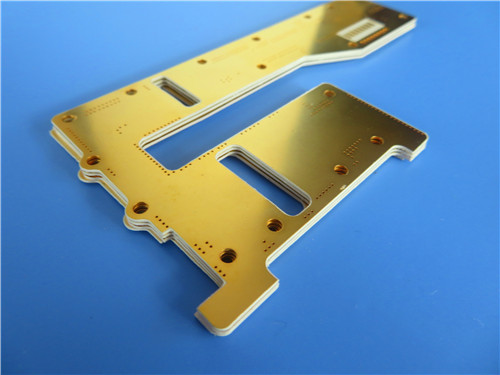

Questo...PCB personalizzato utilizza Rogers TMM13i,un materiale isotropico termoresistente di ceramica riempito di microonde con uncostante dielettrica di 12.85Il suo elevato Dk consente una notevole miniaturizzazione del circuito mantenendo una bassa perdita (Df 0,0019), rendendolo ideale per filtri compatti, accoppiatori,e sistemi di comunicazione satellitare in cui lo spazio è critico.

Principali insegnamenti

• Materiale: termostato di Rogers TMM13i carico di ceramica (Dk 12.85)
• Principale vantaggio: un elevato Dk consente una miniaturizzazione estrema dei circuiti
• Dimensione della tavola: 89,65 mm x 45,27 mm
• Costruzione: a doppio lato, senza maschera di saldatura o serigrafia su entrambi i lati
• Caratteristica speciale: costante dielettrica isotropica per prestazioni costanti
• Qualità: classe IPC-2 con prova elettrica al 100%

La sfida: la miniaturizzazione senza compromessi

Il nostro cliente aveva bisogno di una scheda RF compatta che potesse fornire prestazioni elettriche eccellenti in un'impronta molto piccola.o modulo di comunicazione satellitare richiedeva una significativa riduzione delle dimensioni del circuito senza compromettere l'integrità del segnaleI materiali RF standard con Dk inferiore non potevano raggiungere la miniaturizzazione richiesta.

Rogers TMM13i

Abbiamo selezionato Rogers TMM13i, un materiale termoresistente di ceramica per microonde.

Ecco perché:

Costante dielettrica elevata (Dk = 12,85 ± 0,35 a 10 GHz)
Questa è la caratteristica che definisce il materiale: un Dk di quasi 13 consente geometrie di circuiti sostanzialmente più piccole – linee di trasmissione, accoppiatori,e i filtri possono essere drasticamente ridotti in dimensioni rispetto ai materiali a basso Dk.

Per i disegni RF compatti, questo è un punto di svolta.

Basse perdite (Df = 0,0019 a 10 GHz)
Nonostante il suo elevato Dk, TMM13i mantiene un basso fattore di dissipazione, garantendo un'attenuazione minima del segnale.

Costante dielettrica isotropica
A differenza di alcuni materiali anisotropi, TMM13i fornisce prestazioni elettriche costanti in tutte le direzioni, fondamentali per un comportamento di circuito prevedibile.

Stabilità termostatica
Il materiale è resistente alla scorrevolezza e al flusso di freddo, mantenendo la stabilità dimensionale nel tempo.assicurare aperture di rivestimento affidabili attraverso il ciclo termico.

Vantaggi della lavorazione
Non è richiesto alcun trattamento con natriuro di naftano prima del rivestimento elettroless, semplificando la produzione.

Specificativi della scheda

Statistiche del progetto

Il disegno a due reti conferma che si tratta di un sottoscritto RF specializzato.I 32 componenti con 54 pads indicano un mix di componenti a foratura e SMT sia per la resistenza meccanica che per il percorso compatto.

Scelte di progettazione: progettato appositamente per le RF

Nessuna maschera di saldatura (da entrambi i lati)
L'assenza completa di maschera di saldatura è una scelta deliberata per i disegni ad alta frequenza.La maschera di saldatura ha le sue proprietà dielettriche che possono introdurre perdita di segnale e variazione di impedenza alle frequenze microondeRimuovendolo, il segnale interagisce solo con il substrato TMM13i e le tracce di rame.

Filtro di seta bianco (solo in alto)
L'identificazione chiara dei componenti sul lato superiore aiuta l'assemblaggio e la risoluzione dei problemi, mentre lo strato inferiore nudo mantiene il percorso RF pulito.

Finitura in oro immersione
Fornisce una superficie piana e saldabile con un'eccellente resistenza alla corrosione.

Nessuna via cieca
Tutte le interconnessioni sono di via perforata, semplificando la produzione e riducendo i costi.

Confronto: come si accumula il TMM13i

Perché è importante:TMM13i offre uno deiDk più elevatoLa sua costruzione termo-resistente offre una stabilità meccanica superiore rispetto alle alternative PTFE.

Applicazioni ideali

• Filtri e accoppiatori di geometria compatta
• Sistemi di comunicazione satellitare con rigidi vincoli spaziali
• Circuiti a RF e a microonde in cui la miniaturizzazione è fondamentale
• Altri apparecchi per la produzione di calore
• Testatori di chip che richiedono prestazioni coerenti e affidabili

D: Perché scegliere TMM13i rispetto a TMM10i o altri materiali ad alto Dk?
R: TMM13i offre il Dk più alto (12,85) della serie TMM, consentendo la miniaturizzazione dei circuiti più aggressiva.

D: Cosa significa "isotropico" e perché è importante?
R: Isotropo significa che la costante dielettrica è la stessa in tutte le direzioni.semplificazione della progettazione e miglioramento della prevedibilità.

D: Perché non c'è una maschera di saldatura su entrambi i lati?
R: La maschera di saldatura introduce perdite dielettriche e variazioni di impedenza ad alte frequenze.

D: Qual è il significato di 38 vie con solo 2 reti?
R: L'elevato conteggio via suggerisce strutture di messa a terra e schermatura estese, che probabilmente creano un piano di terra ben definito o linee di trasmissione schermate per segnali RF sensibili.

D: TMM13i è facile da elaborare?
A: Sì. A differenza dei materiali PTFE, TMM13i non richiede un trattamento con naptanato di sodio prima del rivestimento.

Pensieri conclusivi

La costante dielettrica estremamente elevata del TMM13i consente la miniaturizzazione del circuito più aggressiva mantenendo un'eccellente prestazione RF.Combinato con la sua stabilità termostabile e le caratteristiche di elaborazione affidabili, è una scelta eccezionale per le applicazioni RF più esigenti dove lo spazio è un premio assoluto.

Hai un progetto compatto di RF che ha bisogno di una miniaturizzazione estrema?

- Sally.
