Laminato low-loss CuClad 250 per circuiti a microonde sensibili: un composito di fibra di vetro e PTFE tessuto incrociato

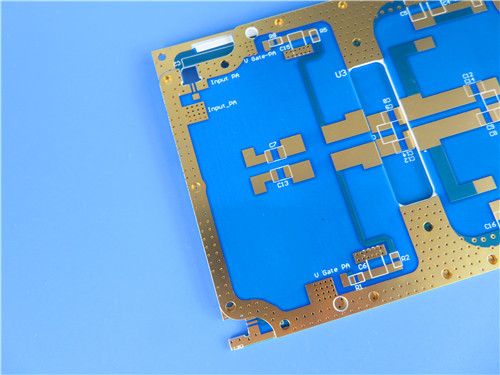

Salve, sono Sally, oggi vi presenterò un PCB personalizzato che risponde a una necessità critica nella progettazione delle microonde: ridurre al minimo la perdita di segnale mantenendo un controllo costante dielettrico.

Questo PCB personalizzato utilizzaRogers CuClad 250, un composito di PTFE in fibra di vetro tessuto incrociato con una bassa costante dielettrica di 2,40 ‰ 2.55Le sue proprietà meccaniche ed elettriche equilibrate lo rendono ideale per circuiti RF sensibili come LNA, filtri e sistemi radar in cui l'integrità del segnale è fondamentale.

Principali insegnamenti

• Materiale: Rogers CuClad 250 composito PTFE incrociato
• Vantaggio chiave: il basso Dk consente larghezze di linea più ampie per minori perdite di inserimento
• Dimensione della tavola: 48,6 mm x 76,9 mm, spessore 0,4 mm (ultra-sottile)
• Costruzione: a doppio lato con maschera di saldatura blu solo in cima, vetrina bianca solo in cima
• Caratteristica speciale: costruzione in fibra di vetro incrociata per proprietà equilibrate
• Qualità: classe IPC-2 con prova elettrica al 100%

La sfida: la sensibilità richiede precisione

Il nostro cliente aveva bisogno di una scheda RF compatta per applicazioni sensibili a microonde, come LNA, filtri e radar front-end.La progettazione richiedeva perdite di segnale eccezionalmente basse e un rigoroso controllo della costante dielettricaI materiali standard non possono fornire la consistenza necessaria per questi circuiti critici.

Rogers CuClad 250

Abbiamo scelto Rogers CuClad 250, un tessuto di fibra di vetro e PTFE composto.

Costante dielettrica bassa (Dk = 2,40 ∼ 2,55 a 10 GHz)
Per i circuiti RF sensibili, ogni frazione di dB è importante.

Costruzione a pieghe incrociate
A differenza dei laminati di vetro tessuto standard, CuClad 250 utilizza strati alternativi orientati a 90 gradi l'uno verso l'altro.Questo disegno incrociato fornisce proprietà elettriche e meccaniche equilibrate sia nella direzione X che nella direzione Y.

Caratteristiche eccellenti di perdita (Df = 0,0017 a 10 GHz)
Il basso fattore di dissipazione garantisce un'attenuazione minima del segnale, fondamentale per le applicazioni ad alta frequenza.

Bassi livelli di deflusso di gas
Con una perdita di massa totale di appena lo 0,01% e un recupero del vapore acqueo pari allo 0,0%, questo materiale soddisfa i requisiti di disgasamento aerospaziale più esigenti.

Forte resistenza al peeling (14 lbs/in)
L'elevato rapporto tra PTFE e vetro fornisce un'eccellente adesione del rame mantenendo i benefici elettrici del PTFE.

Specificativi della scheda

Statistiche del progetto

Il design a 2 reti conferma che si tratta di un sotto-circuito RF specializzato.La costruzione ultra-sottile da 4 mm è particolarmente utile per applicazioni con spazio limitato.

Maschera di saldatura blu (solo in alto)

Lo strato superiore presenta una maschera di saldatura blu per la protezione dei componenti, mentre il fondo rimane nudo per prestazioni RF ottimali..

Filtro di seta bianco (solo in alto)
Una chiara identificazione dei componenti sul lato superiore semplifica l'assemblaggio e la risoluzione dei problemi.

Finitura in oro immersione
Fornisce una superficie piatta e saldabile con un'eccellente resistenza alla corrosione, ideale per i componenti SMT a picco sottile.

Nessuna via cieca
Tutte le interconnessioni sono di via perforata, semplificando la produzione e riducendo i costi mantenendo l'affidabilità.

Confronto: come CuClad 250 si accumula

Perché è importante:Il CuClad 250 offre il Dk più basso in questo confronto, consentendo larghezze di linea più ampie e minori perdite di inserimento.La sua costruzione incrociata offre un'uniformità Dk superiore e proprietà meccaniche equilibrate rispetto al PTFE tessuto standardLe eccellenti caratteristiche di deflusso lo rendono pronto per lo spazio.

Applicazioni ideali

Grazie alle sue basse perdite, alle sue proprietà equilibrate e alle sue eccellenti prestazioni di disgasamento, questo progetto è stato appositamente progettato per:

• Sistemi radar
• Contro misure elettroniche
• Misure di sostegno elettronico
• Componenti a microonde, compresi i LNA, i filtri e gli accoppiatori
• Circuiti sensibili a Dk che richiedono un controllo rigoroso delle tolleranze

D: Cos'è la costruzione "incrociata" e perché è importante?
R: Il "cross-plied" significa che gli strati alternativi di fibra di vetro sono orientati a 90 gradi l'uno verso l'altro, fornendo proprietà elettriche e meccaniche equilibrate in direzione X e Y.risultante in una migliore uniformità Dk e stabilità dimensionale.

D: Perché un basso Dk è utile per i circuiti RF?
R: Dk inferiore consente larghezze di traccia più ampie per una data impedenza, riducendo le perdite di conduttore (perdita di inserimento).

D: Cosa rende questo materiale adatto alle applicazioni spaziali?
R: Il CuClad 250 presenta una bassa emissione di gas (TML 0,01%, CVCM 0,0%, WVR 0%), soddisfacendo i rigorosi requisiti aerospaziali per i materiali utilizzati in ambienti a vuoto.

D: Perché usare una maschera di saldatura blu?
R: Il blu è un colore standard che fornisce un buon contrasto per l'ispezione visiva.

D: Perché lasciare il livello inferiore nudo?
R: La rimozione della maschera di saldatura dallo strato inferiore elimina qualsiasi contributo di perdita dielettrica dal materiale della maschera, ottimizzando le prestazioni RF su quel lato.

D: Questo materiale è facile da trasformare?
R: Sì. CuClad 250 può essere lavorato utilizzando tecniche di fabbricazione standard in PTFE e offre un'eccellente resistenza alla buccia per un'adesione affidabile del rame.

Pensieri conclusivi

Il CuClad 250 ha una bassa Dk, una costruzione a pieghe incrociate e eccellenti caratteristiche di emissioni di gas lo rendono una scelta eccellente per applicazioni a microonde sensibili.LNA, o sistemi RF qualificati per lo spazio, questo materiale offre la consistenza e le prestazioni di cui avete bisogno.
