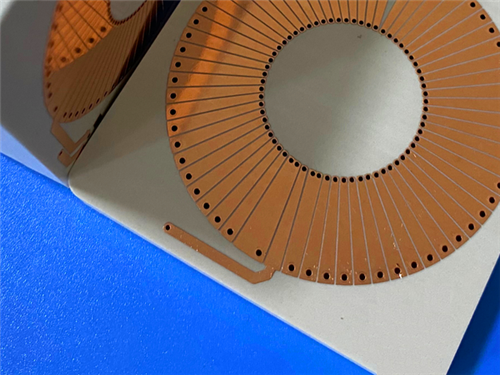

Salve, sono Sally, oggi vi presenterò un PCB personalizzato costruito suTFA294a livello aerospazialeSottostrato di PTFE riempito di ceramica¥ con un nucleo di spessore di 2,03 mm (80 millimetri) e una finitura OSP.
Questo PCB personalizzato è stato fabbricato utilizzando TFA294, un substrato PTFE in ceramica senza fibra di vetro con una costante dielettrica di 2,94 a 10 GHz.Spessore finito di 1 mmÈ stata applicata una finitura OSP (Organic Solderability Preservative) anziché la più comune ENIG, mantenendo la superficie di rame nuda ed economicamente conveniente.La progettazione della 2-net indica un componente RF focalizzato probabilmente per le comunicazioni via satellite, antenne a serie di fasi o sistemi radar.
Principali insegnamenti
Il nostro cliente aveva bisogno di una scheda RF che combinasse un substrato di 80 millimetri di spessore con una finitura OSP in rame.Lo spessore è stato probabilmente specificato per rigidità meccanica o caratteristiche elettriche specificheL'applicazione richiedeva affidabilità di livello aerospaziale con perdite dielettriche minime.
TFA294 è stato selezionato dalla serie TFA. Ecco perché è stato scelto:
Costruzioni senza fibra di vetro
Lo strato dielettrico era composto da resina PTFE e da nanoceramica uniformemente dispersa, senza uso di tessuto in fibra di vetro." dove i modelli di tessitura causano variazioni microscopiche di Dk che degradano l' integrità del segnale alle alte frequenze.
Dk basso e stabile (2,94 a 10 GHz)
Si è ottenuta un'eccellente stabilità di frequenza, con variazioni minime nell'intervallo di funzionamento.
Perdite eccezionalmente basse (Df = 0,0010 a 10 GHz e 20 GHz)
Anche a 40 GHz è stata garantita un'attenuazione minima del segnale, il fattore di dissipazione è rimasto a solo 0.0012.
Anisotropia ridotta al minimo
L'anisotropia X/Y/Z è stata ridotta al minimo, e la CTE (18 ppm/°C negli assi X/Y) è stata strettamente abbinata alla lamina di rame per aperture rivestite affidabili.
Basso assorbimento dell'umidità (0,03%)
È stato evitato il deflusso delle prestazioni in ambienti umidi.
Classificazione UL 94-V0
La resistenza alle fiamme è stata confermata per applicazioni critiche per la sicurezza.
![]()
Specificativi della scheda
| Caratteristica | Specificità |
| Dimensioni | 49 mm x 90,3 mm (± 0,15 mm) |
| Stackup | 35 μm Cu / 2,03 mm TFA294 / 35 μm Cu |
| Spessore finito | 2.1 mm |
| Traccia/spazio | 6/7 ml |
| Dimensione minima del foro | 0.35mm |
| Finitura superficiale | OSP |
| Maschera di saldatura | Nessuna (da entrambi i lati) |
| Fabbricazione a partire da fibre sintetiche | Nessuna |
| Esame | 100% elettrico |
| Norme | Classe IPC-2 |
Statistiche del progetto
| Metrica | Valore |
| Componenti | 16 |
| Total Pads | 31 (18 fori, 13 SMT) |
| Vias | 7 |
| Reti | 2 |
Il disegno a 2 reti indica un sotto-circuito RF focalizzato, probabilmente un filtro, un accoppiatore o una rete di alimentazione di antenne.Il nucleo di 80 millimetri è insolitamente spessa per una scheda a due strati e suggerisce specifiche esigenze meccaniche o elettriche.
Finitura superficiale OSP
L'OSP è stata scelta come finitura economica e senza rame, a differenza dell'ENIG, non sono stati applicati strati di nichel o oro.mantenere la superficie semplice ed evitare eventuali potenziali contributi magnetici o perdite da metalli aggiuntiviL'OSP protegge il rame durante lo stoccaggio e la saldatura, lasciando la superficie praticamente nuda.
Nessuna maschera di saldatura (da entrambi i lati)
La maschera di saldatura è stata eliminata per evitare eventuali perdite dielettriche o variazioni di impedenza alle frequenze a microonde.
Nessun filtro di seta
Il silkscreen è stato omesso per mantenere la lavagna pulita e ottimizzare le prestazioni RF.
80 millimetri di spessore
Lo spessore del nucleo è stato specificato per rigidità meccanica o caratteristiche elettriche specifiche. TFA294 è disponibile in una gamma di spessori per soddisfare diverse esigenze di progettazione.
![]()
TFA294 Proprietà
| Immobili | Valore |
| Dk @ 10 GHz | 2.94 |
| Df @ 10 GHz | 0.001 |
| Df @ 20 GHz | 0.001 |
| Df @ 40 GHz | 0.0012 |
| TCDK | -5 ppm/°C (-55°C a 150°C) |
| CTE (X/Y/Z) | 18/18/32 ppm/°C |
| Conduttività termica | 0.59 W/mK |
| Assorbimento di umidità | 00,03% |
| Infiammabilità | UL 94-V0 |
Perché è importante:Il TFA294 offre prestazioni di perdita eccezionali che rimangono stabili anche a 40 GHz, con un TCDK di soli -5 ppm/°C.La sua costruzione senza fibra di vetro garantisce un'uniformità Dk superiore rispetto ai materiali PTFE tessuti.
Confronto: come si accumula il TFA294
| Immobili | TFA294 | PTFE standard | FR-4 |
| Fibra di vetro | - No, no. | Di solito. | - Sì, sì. |
| Dk @ 10 GHz | 2.94 | 2.2 ¢3.5 | 4.0 ¢4.5 |
| Df @ 10 GHz | 0.001 | 0.001 ¥0.003 | 0.02'0.03 |
| Df @ 40 GHz | 0.0012 | Variabile | Poveri. |
| TCDK | -5 ppm/°C | -50 a -150 | Variabile |
| Anisotropia | Minimizzato | Presente | Presente |
Perché è importante:Il TFA294 offre perdite estremamente basse e stabili in un ampio intervallo di frequenza, con un'anisotropia minima e un'eccellente stabilità termica ideale per applicazioni aerospaziali e ad alta frequenza.
Applicazioni ideali
Con la sua bassa perdita, stabile Dk e affidabilità di livello aerospaziale, questo progetto è appositamente progettato per:
D: Perché OSP è stata scelta invece di ENIG?
R: L'OSP è stata scelta per efficienza dei costi e per mantenere la superficie di rame praticamente nuda.evitando eventuali potenziali contributi magnetici o perdite da metalli aggiuntivi.
D: Perché è stato specificato un nucleo di 80 millimetri (2.03 mm)?
R: Lo spessore del nucleo è stato probabilmente specificato per rigidità meccanica o caratteristiche elettriche specifiche.
D: In che cosa il TFA294 è diverso dal PTFE standard?
R: TFA294 non utilizza rinforzo in fibra di vetro ̇ il dielettrico è composto da resina PTFE e nanoceramica.Questo elimina l'effetto della fibra di vetro e fornisce un'uniformità Dk superiore e stabilità della frequenza.
D: Come funziona il TFA294 a frequenze più elevate?
R: eccezionalmente bene. Il fattore di dissipazione rimane a 0,0010 anche a 20 GHz e sale solo a 0,0012 a 40 GHz, con un TCDK di soli -5 ppm/°C.
D: Perché non è stata applicata una maschera di saldatura o una pellicola di seta?
R: Entrambi sono stati eliminati per prevenire eventuali perdite dielettriche o interferenze con le prestazioni di RF, critiche per i circuiti a microonde sensibili.
D: Questo materiale è adatto per applicazioni spaziali?
R: Sì. Il TFA294 è descritto come un materiale di qualità aerospaziale con basso assorbimento dell'umidità e una classificazione UL 94-V0, che lo rende adatto per gli ambienti spaziali e aerospaziali.
Pensieri conclusivi
Il TFA294 offre prestazioni eccezionali a bassa perdita in un ampio intervallo di frequenza, con una costruzione senza fibra di vetro che garantisce una consistenza del segnale superiore.Combinato con la finitura OSP conveniente e il nucleo di spessore di 80 millimetri, questa scheda è appositamente progettata per applicazioni aerospaziali e RF.
