Laminato TMM10 spesso da 5,08 mm (200 mil) per applicazioni RF e antenna High-Dk 9,2

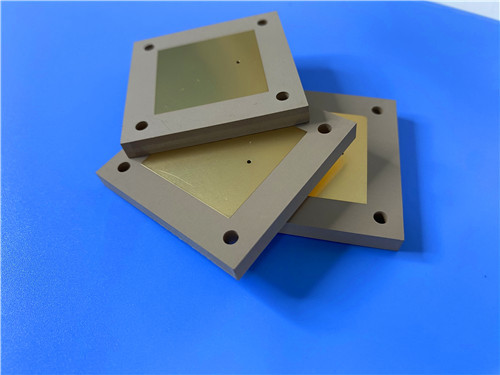

Salve, sono Sally.PCB personalizzato costruito su Rogers TMM10- un materiale termoresistente per microonde con una costante dielettrica elevata di 9,20 e un nucleo di 5,08 mm di spessore insolito.

Questo PCB personalizzato è stato fabbricato utilizzando Rogers TMM10, un materiale termoresistente per microonde con uncostante dielettrica di 9.20un'insolitamente spessa5.08 mm (200 mil)L'elevato Dk supporta geometrie di circuito compatte, rendendo questo progetto adatto alle comunicazioni satellitari, alle antenne GPS,e testatori di chip.

Principali insegnamenti

1. Materiale: Rogers TMM10
2. Vantaggio chiave: elevato Dk per la miniaturizzazione del circuito, stabilità termostatica, opzione di core spessa
3. Taglia: 63,9 mm x 48 mm. Spessore finito: 5,1 mm.
4. Costruzione: a doppio lato, senza maschera di saldatura su entrambi i lati, senza serigrafia
5. Progettazione: 26 componenti, 13 vie, 2 reti
6. Qualità: IPC-Class-2 è stato soddisfatto e sono state eseguite prove elettriche al 100%

La sfida: un design ad alta densità e uno spessore eccezionale

Il nostro cliente aveva bisogno di una scheda RF che combinasse una costante dielettrica elevata con un substrato insolitamente spessa.Il nucleo da 08 mm era necessario per raggiungere specifici obiettivi meccanici o elettrici, sia per la rigidità meccanica, caratteristiche specifiche di impedenza o prestazioni dell'antenna.

E' stato scelto TMM10, un materiale per microonde termo-resistente che combina i vantaggi del PTFE e dei substrati ceramici.

Costante dielettrica elevata (Dk = 9,20 ± 0,230 a 10 GHz)
Le geometrie dei circuiti compatti sono state abilitate dall'elevato Dk?? a vantaggio significativo per i disegni RF a spazio limitato.

Lossosità ridotta (Df = 0,0022 a 10 GHz)
È stata assicurata una minima attenuazione del segnale, fondamentale per i circuiti RF e microonde sensibili.

Disponibilità del nucleo spesso (5.08 mm / 200 mil)
Un nucleo di uno spessore insolito è stato specificato e consegnato.

Stabilità termostatica
A differenza dei materiali PTFE, è stata fornita una resistenza al sollevamento e al flusso di freddo, mantenendo la stabilità dimensionale nel tempo.e il CTE è stato abbinato al rame (21 ppm/K sugli assi X/Y) per perforate rivestite affidabili.

Vantaggi della lavorazione
Il trattamento con naftanato di sodio non è stato richiesto prima del rivestimento elettroless, semplificando la produzione.

Un legame affidabile
La resina termo-resistente consente un'affidabile connessione del filo, una capacità preziosa per i tester di chip e gli assemblaggi RF specializzati.

Specificativi della scheda

Il disegno a 2 reti indica un sottocircuito RF focalizzato, probabilmente un filtro, un accoppiatore o una rete di alimentazione di antenne.Lo spessore finito di 1 mm è altamente insolito per una scheda a due strati e suggerisce specifiche esigenze meccaniche o elettriche.

Proprietà del materiale: i numeri dietro TMM10

Il TMM10 offre un elevato Dk in un materiale termo-resistente, consentendo sia la miniaturizzazione del circuito che la stabilità meccanica.Il nucleo da 08 mm utilizzato fornisce una eccezionale flessibilità di progettazione.

TMM10 e TMM10i sono strettamente correlati, con TMM10i che offre un Dk leggermente più elevato. Entrambi forniscono stabilità termostata e sono disponibili in nuclei spessi.

Applicazioni ideali

1. Testatori di chip che richiedono un'affidabile connessione del filo e prestazioni costanti
2. Polarizzatori dielettrici dotati di un elevato Dk e di substrati spessi
3. Sistemi di comunicazione satellitare in cui sono essenziali circuiti RF compatti e affidabili
4. Antenne GPS e antenne patch che richiedono un controllo preciso dell'impedenza

D: Perché è stato specificato un nucleo di tale spessore (5,08 mm)?
R: Lo spessore del nucleo può essere specificato per rigidità meccanica, caratteristiche specifiche di impedenza o prestazioni dell'antenna.fornendo una eccezionale flessibilità di progettazione.

D: In che cosa TMM10 è diverso dai materiali PTFE?
R: TMM10 è un materiale termo-resistente, quindi è resistente al flusso di flusso e al freddo, a differenza del PTFE.

D: Perché non è stata applicata una maschera di saldatura o una pellicola di seta?
R: Entrambi sono stati eliminati per prevenire eventuali perdite dielettriche o interferenze con le prestazioni di RF, critiche per i circuiti a microonde sensibili.

D: Qual è il significato del disegno a due reti?
R: Un progetto a due reti indica un sotto-circuito RF focalizzato, come un filtro, un accoppiatore o una rete di alimentazione di antenne.

D: La TMM10 è adatta per il legame del filo?
R: Sì. La resina termo-resistente consente un'affidabile connessione del filo, rendendola preziosa per i tester di chip e gli assemblaggi RF specializzati.

D: Come fa TMM10 a gestire le alte temperature?
R: La temperatura di decomposizione è di 425°C (TGA) e il CTE è abbinato al rame per realizzare fori affidabili attraverso il ciclo termico.

Pensieri conclusivi

Rogers TMM10 offre un'elevata Dk, una bassa perdita e una stabilità termoassorbente in un materiale che può essere specificato in nuclei insolitamente spessi.Quando il progetto RF richiede sia geometrie compatte che robustezza meccanica, questo materiale fornisce.

Hai in mente un progetto ad alto Dk o a substrato spesso?
