Hai bisogno di una scheda ad alta frequenza più spessa del solito ma comunque facile da fabbricare?WL-CT44030 ml di PCB ENIG.

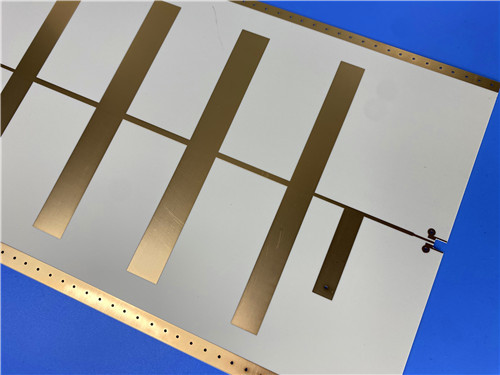

Questa scheda a 2 strati (89 mm x 63,5 mm) è costruita su WL-CT440 a composito termosettante idrocarburo-ceramica di Wangling che colma il divario tra prestazioni PTFE e elaborabilità FR-4.

Perché lo vuoi:

• FR-4 Amichevole:A differenza dei materiali PTFE, WL-CT440 lavora con tecniche di fabbricazione standard FR-4.

• Performance RF solida:Costante dielettrica di4.1e fattore di dissipazione di0.004A 10 GHz, abbastanza per il microonde e l'antenna.

• Spessore del nucleo:Al0.8 mm (30 millimetri)Lo spessore finale, questa scheda offre rigidità meccanica che i laminati RF più sottili non possono eguagliare.

• Stabile come una roccia:TCDK di -21 ppm/°C significa che il tuo Dk non andrà alla deriva con la temperatura.

• Niente maschera, niente pellicola.Solo laminato, rame e ENIG, pulito e semplice.

Lo snapshot delle specifiche:

• Stackup:2 strati. 35 micron di rame / 0,762 millimetro di rame.

• Finisci:Oro per immersione (ENIG)

• Tracce/Buchi:4/6 millimetri di traccia/spazio.

• Statistiche:37 componenti, 49 cuscinetti, 31 vie

• Qualità:IPC-Classe-2. 100% di prova elettrica.

Proprietà chiave:

• Conduttività termica: 0,66 W/m/K (buona dissipazione del calore)

• Assorbimento dell'umidità: 0,12% (basso)

• Tg elevato: > 280°C

Migliore per:Attrezzature aerospaziali, radar aerei, antenne a serie in fase, comunicazione satellitare, amplificatori di potenza e sistemi di navigazione.

La conclusione:

Se volete prestazioni RF simili a quelle del PTFE senza i problemi di fabbricazione del PTFE, il WL-CT440 è spessa, stabile, a bassa perdita e lavora proprio come il FR-4.Una scelta intelligente per applicazioni aerospaziali e a microonde.
