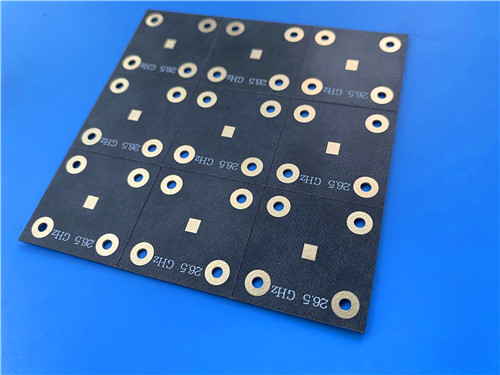

TLX-6 PCB personalizzato fabbricato utilizzando Taconic TLX-6 laminato materiale 3,5 mil per applicazioni ad alto volume di antenna e radar

Oggi presento un PCB personalizzato costruito su Taconic TLX-6 — un materiale per antenne ad alto volume progettato per l'affidabilità in ambienti estremi.

Questo PCB personalizzato è stato fabbricato utilizzando Taconic TLX-6, un laminato in fibra di vetro PTFE con una costante dielettrica bassa e stabile. Le sue eccellenti proprietà meccaniche, la resistenza alle radiazioni e le eccezionali prestazioni PIM (inferiori a -160 dBc) lo rendono ideale per sistemi radar, comunicazioni mobili e apparecchiature di test a microonde. Con 102 componenti e 127 via, questa è la scheda più complessa che abbiamo presentato.

Punti chiave

• Materiale: Taconic TLX-6 — laminato in fibra di vetro PTFE
• Beneficio chiave: eccellenti valori PIM (< -160 dBc), resistenza alle radiazioni, stabilità dimensionale
• Dimensioni scheda: 105 mm x 98 mm | Spessore: 0,2 mm (ultra-sottile)
• Costruzione: bilaterale, nessuna maschera di saldatura su entrambi i lati, serigrafia bianca in alto
• Design: 102 componenti, 127 via, 2 reti — un design RF denso e complesso
• Qualità: IPC-Classe-2 con test elettrici al 100%
• La sfida: affidabilità in ambienti estremi

Era richiesto un PCB RF ad alte prestazioni dal nostro cliente per un'applicazione che richiedeva un'eccezionale affidabilità in condizioni severe. Il design doveva resistere alle vibrazioni durante il lancio spaziale, all'esposizione ad alte temperature, alle radiazioni nello spazio e agli ambienti estremi in mare. Inoltre, eccellenti prestazioni di intermodulazione passiva (PIM) erano critiche.

TLX-6 è stato selezionato, un laminato in fibra di vetro PTFE della serie di materiali per antenne ad alto volume di Taconic. Ecco perché è stato scelto:

Eccellenti prestazioni PIM
Sono stati raggiunti valori PIM misurati inferiori a -160 dBc — un requisito critico per sistemi di comunicazione sensibili in cui la distorsione di intermodulazione deve essere minimizzata.

Resistenza alle radiazioni e basso degassamento
Queste proprietà sono essenziali per le applicazioni spaziali. Il materiale è stato riconosciuto dalla NASA per le sue caratteristiche di basso degassamento, rendendolo adatto per sistemi satellitari e spaziali.

Eccellenti proprietà meccaniche e termiche
È stata fornita resistenza allo scorrimento per PCB imbullonati a alloggiamenti sottoposti a elevate vibrazioni durante il lancio spaziale. È stata anche resistita l'esposizione ad alte temperature nei moduli motore.

Bassa e stabile Dk
Una costante dielettrica strettamente controllata è stata mantenuta su un'ampia gamma di frequenze, garantendo prestazioni elettriche costanti.

Stabilità dimensionale
È stata ottenuta un'eccellente stabilità dimensionale, anche quando sottoposta a variazioni di temperatura estreme durante il volo o cicli ambientali.

Basso assorbimento di umidità
È stato garantito un assorbimento minimo di umidità, prevenendo derive prestazionali in ambienti umidi.

Specifiche della scheda

Statistiche di progettazione

Il design a 2 reti con 127 via indica un circuito RF altamente complesso con estese strutture di messa a terra e schermatura. L'elevato numero di componenti (102) suggerisce un sottosistema sofisticato, probabilmente un array di antenne o una complessa rete a microonde.

Scelte di progettazione: costruite appositamente per ambienti estremi

Nessuna maschera di saldatura (entrambi i lati)
La maschera di saldatura è stata eliminata per prevenire qualsiasi potenziale perdita dielettrica o contributo al degassamento — critico per applicazioni spaziali e aerospaziali.

Serigrafia bianca (solo in alto)
È stata applicata una serigrafia bianca per fornire un'identificazione chiara dei componenti.

Finitura in oro per immersione
È stato scelto l'oro per immersione per fornire una superficie piana e saldabile con eccellente resistenza alla corrosione.

Costruzione ultra-sottile da 0,2 mm
La costruzione ultra-sottile consente design leggeri — un vantaggio critico per applicazioni spaziali e aerospaziali in cui ogni grammo conta.

Confronto: come si confronta TLX-6

Perché è importante: TLX-6 offre prestazioni PIM e resistenza alle radiazioni eccezionali, rendendolo ideale per comunicazioni critiche e sistemi radar in ambienti estremi.

Applicazioni ideali

• Sistemi radar che richiedono prestazioni affidabili
• Infrastrutture di comunicazione mobile
• Apparecchiature di test a microonde
• Dispositivi di trasmissione a microonde
• Accoppiatori, splitter, combinatori, amplificatori e antenne

D: Cosa rende TLX-6 adatto per applicazioni spaziali?

R: Il materiale presenta resistenza alle radiazioni e basso degassamento, ed è stato riconosciuto dalla NASA per la sua idoneità in ambienti spaziali.

D: Cos'è il PIM e perché è importante?
R: L'intermodulazione passiva (PIM) è una distorsione generata da non linearità nei componenti passivi. Un basso PIM (< -160 dBc) è critico per i sistemi di comunicazione sensibili per prevenire interferenze.

D: Perché ci sono 127 via con solo 2 reti?
R: L'elevato numero di via rappresenta estese strutture di messa a terra e schermatura, creando un piano di massa ben definito per i segnali RF.

D: Cosa significa "materiale per antenne ad alto volume"?
R: TLX-6 è progettato per la produzione ad alto volume di antenne e componenti RF, offrendo coerenza e affidabilità su larga scala.

D: Come gestisce TLX-6 gli ambienti estremi?
R: Il materiale resiste allo scorrimento sotto vibrazione, resiste alle alte temperature, mantiene le prestazioni in ambienti di radiazione e rimane stabile in ampi intervalli di temperatura.

Considerazioni finali

Taconic TLX-6 offre prestazioni PIM, resistenza alle radiazioni e robustezza meccanica eccezionali in un pacchetto leggero e ultra-sottile. Quando la tua applicazione richiede affidabilità negli ambienti più estremi, questo materiale offre.

Hai in mente un progetto radar o di antenne? Mi piacerebbe saperne di più.

— Sally
