TP2200 un termoplastico PPO caricato in ceramica con una costante dielettrica di 22 per miniaturizzazione estrema RF e microonde

Oggi presento un notevole PCB personalizzato costruito su Wangling TP2200—un termoplastico privo di fibra di vetro con un'eccezionalmente alta costante dielettrica di 22.

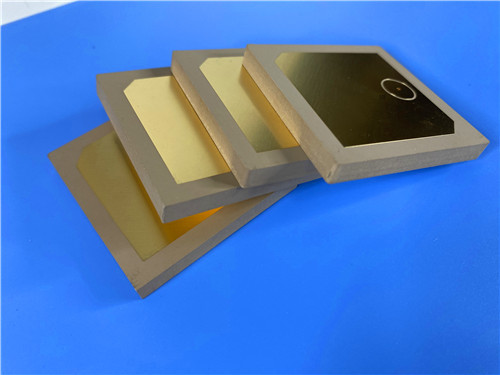

Questo PCB personalizzato è stato fabbricato utilizzando Wangling TP2200, un termoplastico PPO caricato con ceramica con una costante dielettrica di 22 a 5 GHz. Questo Dk ultra-elevato consente una miniaturizzazione estrema dei circuiti, rendendolo ideale per sistemi di navigazione Beidou, apparecchiature montate su missili, spolette e antenne miniaturizzate. In particolare, l'intero circuito è stato progettato con solo 1 rete—un singolo percorso di segnale.

Punti chiave da ricordare

1. Materiale: Wangling TP2200 — termoplastico PPO caricato con ceramica (Dk 22)
2. Beneficio chiave: Dk ultra-elevato consente miniaturizzazione estrema, resistenza alle radiazioni, basso degassamento
3. Dimensioni scheda: 35,65 mm x 87 mm | Spessore anima: 0,8 mm
4. Costruzione: Doppia faccia, nessuna maschera di saldatura applicata su entrambi i lati, nessuna serigrafia utilizzata
5. Design: 34 componenti, 16 via, solo 1 rete — un design di circuito singolo altamente specializzato
6. Qualità: IPC-Class-2 soddisfatta e test elettrici al 100% eseguiti

Al nostro cliente è stata richiesta una scheda RF per un'applicazione aerospaziale mission-critical in cui lo spazio era un premio assoluto. Il design doveva ottenere una significativa miniaturizzazione del circuito mantenendo prestazioni affidabili in ambienti estremi—inclusa l'esposizione alle radiazioni e ampie variazioni di temperatura. Materiali standard con Dk inferiori non potevano ottenere la riduzione delle dimensioni richiesta.

È stato selezionato il TP2200, un materiale unico della serie TP Wangling. Ecco perché è stato scelto:

Costante dielettrica ultra-elevata (Dk = 22 ± 0,88 a 5 GHz)
Questa è la caratteristica distintiva del materiale. Un Dk di 22 consente geometrie di circuito drasticamente più piccole—linee di trasmissione, antenne e componenti passivi possono essere ridotti a una frazione delle dimensioni ottenibili con materiali standard.

Costruzione priva di fibra di vetro
Lo strato dielettrico era composto esclusivamente da ceramiche e resina PPO—non è stato utilizzato alcun tessuto di fibra di vetro. Ciò ha eliminato l'"effetto fibra di vetro" e ha garantito una coerenza del segnale eccezionale.

Bassa perdita (Df = 0,002–0,0025 a 5 GHz)
Nonostante il suo Dk estremamente elevato, il TP2200 mantiene un basso fattore di dissipazione, garantendo una minima attenuazione del segnale.

Resistente alle radiazioni e basso degassamento
Queste proprietà erano fondamentali per le applicazioni spaziali e aerospaziali. Il materiale mantiene le prestazioni in ambienti ad alta radiazione con un minimo degassamento.

Ampio intervallo di temperatura operativa
Sono state ottenute prestazioni affidabili da -100°C a +150°C, rendendo questo materiale adatto agli ambienti aerospaziali più estremi.

Assorbimento d'acqua ultra-basso (≤0,01%)
È stato garantito un minimo assorbimento di umidità, prevenendo derive delle prestazioni in ambienti umidi.

Buona conducibilità termica (0,9 W/MK)
È stata fornita un'efficace dissipazione del calore per applicazioni sensibili all'alimentazione.

La costruzione: Dettagli che contano

Proprietà del materiale: I numeri dietro il TP2200

Perché è importante: TP2200 offre uno dei valori Dk più elevati disponibili in un materiale termoplastico, consentendo una miniaturizzazione estrema. La sua resistenza alle radiazioni e il basso degassamento lo rendono ideale per applicazioni aerospaziali e di difesa.

Scelte di progettazione: Costruito appositamente per antenne miniaturizzate

Nessuna maschera di saldatura (entrambi i lati)
La maschera di saldatura è stata eliminata per prevenire qualsiasi potenziale perdita dielettrica o contributo al degassamento—fondamentale per le applicazioni spaziali e aerospaziali.

Nessuna serigrafia
La serigrafia è stata omessa per mantenere la scheda pulita e ottimizzare le prestazioni RF.

Finitura in oro per immersione
È stato scelto l'oro per immersione per fornire una superficie piana e saldabile con eccellente resistenza alla corrosione e capacità di legame a filo.

Routing a passo fine 4/7 mil
È stato utilizzato un routing a passo fine per accogliere il denso posizionamento dei componenti all'interno dell'area compatta della scheda.

Confronto: Come si confronta il TP2200

Applicazioni ideali

1. Sistemi di navigazione Beidou che richiedono circuiti RF compatti e affidabili
2. Apparecchiature montate su missili che richiedono resistenza agli urti e alle radiazioni
3. Spolette che richiedono miniaturizzazione estrema
4. Antenne miniaturizzate per applicazioni aerospaziali e di difesa

D: Cosa rende il TP2200 diverso da altri materiali ad alto Dk?

R: Il TP2200 non utilizza rinforzi in fibra di vetro—il dielettrico è composto interamente da ceramiche e resina PPO. Ciò elimina le variazioni di Dk e fornisce una stabilità dimensionale superiore, con un Dk di 22 che consente una miniaturizzazione estrema.

D: Perché questo design ha solo 1 rete?
R: È stato progettato un singolo percorso conduttivo, come una linea di alimentazione dell'antenna o una rete RF passiva. Questo è tipico di componenti RF altamente specializzati come le antenne miniaturizzate.

D: Cosa significa "resistente alle radiazioni" in pratica?
R: Il materiale mantiene le sue proprietà elettriche e meccaniche quando esposto a radiazioni (come nello spazio o in ambienti nucleari). Questo è fondamentale per le applicazioni aerospaziali e di difesa.

D: Perché non è stata applicata alcuna maschera di saldatura o serigrafia?
R: Entrambe sono state eliminate per prevenire qualsiasi potenziale perdita dielettrica, degassamento o interferenza con le prestazioni RF—fondamentale per circuiti a microonde sensibili.

D: Qual è il significato di 16 via con un design a 1 rete?
R: È probabile che strutture di messa a terra estese siano state create dal numero di via, formando un piano di massa ben definito o schermatura per il singolo percorso del segnale.

D: Questo materiale è adatto per applicazioni spaziali?
R: Sì. La resistenza alle radiazioni e il basso degassamento rendono il TP2200 un'ottima scelta per ambienti spaziali e aerospaziali.

Considerazioni finali

L'ultra-elevata costante dielettrica del Wangling TP2200, la costruzione priva di fibra di vetro e la resistenza alle radiazioni lo rendono una scelta eccezionale per applicazioni che richiedono una miniaturizzazione estrema. Quando lo spazio è un premio assoluto e l'affidabilità è non negoziabile, questo materiale offre.

Hai in mente un'antenna miniaturizzata o un progetto aerospaziale? Mi piacerebbe saperne di più.
