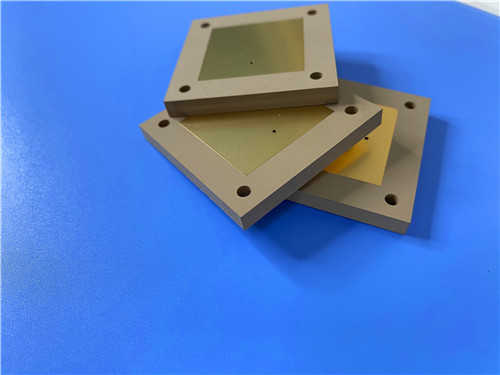

TP2500 alta frequenza DK PCB a doppia faccia costruita su laminato da 0,8 mm con placcatura in oro puro per RF aerospaziale

Salve, sono Sally.PCB personalizzaticostruito suWangling TP2500¢un termoplastico senza fibra di vetro con unfinitura in oro puro senza nichel, progettato per applicazioni aerospaziali e di difesa.

Questo PCB su misura è stato fabbricato con Wangling TP2500, unPPO di ceramicatermoplastici provenienti dalSerie TPUn rivestimento in oro puro privo di nichel è stato applicato come finitura superficiale, rendendolo adatto per le applicazioni di legame del filo e per le applicazioni RF sensibili.il progetto è un componente a singolo circuito altamente specializzato, probabilmente un'antenna miniaturizzata o una rete di alimentazione per la navigazione Beidou, attrezzature per missili o fusibili.

Principali insegnamenti

Materiale: Wangling TP2500 PPO termoplastico carico di ceramica

Principali vantaggi: costruzione senza fibra di vetro, finitura in oro puro senza nichel, resistenza alle radiazioni

Taglia: 78 mm x 43,05 mm. Spessore finito: 0,9 mm.

Costruzione: a doppio lato, senza maschera di saldatura su entrambi i lati, senza serigrafia

Finitura superficiale: rivestimento in oro puro (senza nichel)

Progettazione: 26 componenti, 36 vie, solo 1 rete ‡ una progettazione altamente specializzata di un unico circuito

Qualità: IPC-Class-2 è stato soddisfatto e sono state eseguite prove elettriche al 100%

La sfida: prestazioni senza nichel per le RF sensibili

Il nostro cliente ha richiesto una scheda RF per un'applicazione aerospaziale mission-critical.Una finitura superficiale priva di nichel è stata specificata come un requisito critico perché il nichel è leggermente magnetico e può introdurre perdite o influenzare le prestazioni nei circuiti RF sensibiliInoltre, la progettazione richiedeva una resistenza alle radiazioni e una bassa emissione di gas per l'ambiente spaziale e di difesa.

Wangling TP2500 con rivestimento in oro puro

Il TP2500 è stato selezionato dalla serie Wangling TP, combinato con una finitura superficiale in oro puro (senza nichel).

Finitura in oro puro senza nichel
Il nichel è stato eliminato dalla finitura superficiale, eliminando ogni potenziale interferenza magnetica o contributo di perdita nei circuiti RF sensibili.La superficie in oro puro fornisce anche un'eccellente capacità di legame con i fili, fondamentale per i gruppi RF specializzati..

Costruzioni senza fibra di vetro
Lo strato dielettrico era composto esclusivamente di ceramica e non si usava tessuto in fibra di vetro, eliminando così l'"effetto fibra di vetro" e garantendo una consistenza del segnale eccezionale.

Dk controllabile con precisione (3-25)
I valori di Dk possono essere regolati nella serie TP regolando il rapporto ceramica-resina, fornendo flessibilità di progettazione per requisiti specifici di impedenza.

Resistente alle radiazioni e a basso rilascio di gas
Queste proprietà sono state fondamentali per le applicazioni spaziali e aerospaziali.

Ampia gamma di temperature di funzionamento
Si è ottenuta una prestazione affidabile da -100°C a +150°C, con un'eccellente resistenza alle basse temperature.

Superiore capacità di lavorazione
A differenza dei substrati ceramici, il TP2500 può essere lavorato utilizzando tecniche standard di PCB: sono stati applicati perforazione, fresatura, taglio e incisione.

L'edificio: dettagli importanti

Statistiche del progetto

La progettazione di una sola rete è la statistica più rivelatrice: è stato creato un singolo percorso conduttivo, come una linea di alimentazione di antenna o una rete RF passiva.Questo conferma che l'applicazione è un componente RF altamente specializzato, probabilmente un'antenna miniaturizzata o una rete di alimentazione.

Scelte di progettazione: costruito appositamente per la RF aerospaziale

Placcatura in oro puro (senza nichel)
Il nichel è stato eliminato per evitare interferenze magnetiche e perdite in circuiti RF sensibili.

Nessuna maschera di saldatura (da entrambi i lati)
La maschera di saldatura è stata eliminata per prevenire eventuali perdite dielettriche o contributi di deflusso di gas, fondamentali per le applicazioni spaziali e aerospaziali.

Nessun filtro di seta
Il silkscreen è stato omesso per mantenere la lavagna pulita e ottimizzare le prestazioni RF.

0.9 mm Spessore finito
È stato trovato un equilibrio tra robustezza meccanica e leggerezza.

Confronto: come si accumula il TP2500

Perché è importante:TP2500 con placcatura in oro puro offre la capacità di legame del filo e la resistenza alle radiazioni dei substrati ceramici con la lavorabilità diPTFEE senza interferenze magnetiche del nichel.

Applicazioni ideali

1. Sistemi di navigazione Beidou che richiedono circuiti RF compatti e affidabili
2. Attrezzature per missili che richiedono resistenza agli urti e alle radiazioni
3. Fusibili che richiedono un'estrema miniaturizzazione e affidabilità
4. Antenne miniaturizzate per applicazioni aerospaziali e di difesa

D: Perché è stata specificata una finitura in oro puro senza nichel?
R: Il nichel è leggermente magnetico e può introdurre perdite o influenzare le prestazioni nei circuiti RF sensibili.

D: In che cosa il TP2500 è diverso dai materiali PTFE?
R: Il TP2500 non utilizza rinforzo in fibra di vetro, il dielettrico è composto interamente da ceramica e resina PPO.Questo elimina le variazioni Dk e fornisce una stabilità dimensionale superiore e resistenza alle radiazioni.

D: Perché questo disegno ha solo una rete?
R: È stato progettato un singolo percorso conduttivo, come una linea di alimentazione dell'antenna o una rete RF passiva.

D: Qual è il significato di 36 vie con un disegno a 1 rete?
R: Le strutture di messa a terra estese sono state probabilmente create dall'alto via conteggio, formando un piano di terra ben definito o schermo per il singolo percorso del segnale.

D: La placcatura in oro puro è adatta per la legatura del filo?
R: Sì, l'oro puro fornisce un'eccellente superficie per il legame del filo, rendendolo ideale per assemblaggi RF specializzati e interconnessioni a livello di chip.

D: Questo materiale è adatto per applicazioni spaziali?
R: Sì. La resistenza alle radiazioni e il basso rilascio di gas rendono il TP2500 una scelta eccellente per gli ambienti spaziali e aerospaziali.

Pensieri conclusivi

Wangling TP2500 con placcatura in oro puro offre una combinazione unica di proprietà: costruzione senza fibra di vetro, finitura senza nichel, resistenza alle radiazioni e eccellente lavorabilità.Quando il vostro progetto RF richiede capacità di legame del filo e libertà da interferenze magnetiche, questo materiale fornisce.

Hai in mente un progetto aerospaziale o di antenna?

- Sally.
