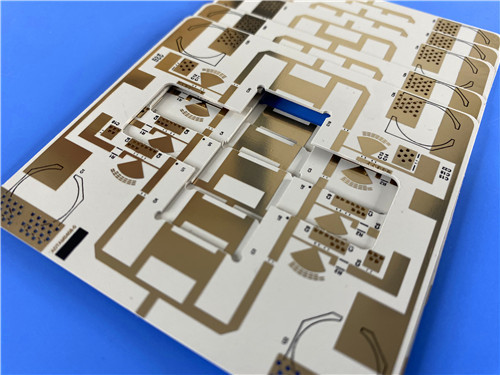

TP440 PCB costruito su 59mil substrato doppio lato stratificato termoplastico di livello aerospaziale per RF mission-critical

Oggi presento un circuito stampato personalizzato davvero unico costruito su Wangling TP440— un termoplastico rinforzato con ceramica, privo di fibra di vetro, ingegnerizzato specificamente per applicazioni aerospaziali e di difesa esigenti.

Questo circuito stampato personalizzato è stato costruito utilizzando Wangling TP440, un termoplastico ad alta frequenza con una costante dielettrica di 4,4. La sua costruzione priva di fibra di vetro, la resistenza alle radiazioni e il basso degassamento lo rendono ideale per antenne GPS, sistemi montati su missili e spolette. Sorprendentemente, l'intero circuito è stato progettato con solo 1 rete—un singolo percorso di segnale, indicando un componente RF altamente specializzato.

Punti chiave

• Materiale: Wangling TP440 — termoplastico PPO rinforzato con ceramica (Dk 4,4)
• Beneficio chiave: Nessun rinforzo in fibra di vetro, Dk preciso, resistenza alle radiazioni, basso degassamento
• Dimensioni scheda: 45,63 mm x 97,01 mm | Spessore: 1,6 mm
• Costruzione: A doppia faccia, nessuna maschera di saldatura applicata su entrambi i lati, serigrafia nera utilizzata solo sul lato superiore
• Progettazione: 24 componenti, 28 via, solo 1 rete — un design a circuito singolo altamente specializzato
• Qualità: IPC-Class-2 soddisfatta e test elettrici al 100% eseguiti

La sfida: Affidabilità aerospaziale incontra prestazioni RF

Un circuito stampato ad alta frequenza è stato richiesto dal nostro cliente per un'applicazione aerospaziale mission-critical—probabilmente un'antenna GPS, una spoletta o un sistema montato su missile. I requisiti erano non negoziabili: resistenza alle radiazioni, basso degassamento, prestazioni elettriche stabili da -100°C a +150°C e un fattore di forma compatto.

I materiali PTFE tradizionali con rinforzo in fibra di vetro non erano in grado di fornire la stabilità dimensionale o la resistenza alle radiazioni necessarie. I substrati ceramici offrivano le prestazioni ma erano difficili da lavorare e processare.

La nostra soluzione: Wangling TP440

È stato selezionato il TP440, un materiale unico della serie Wangling TP.Ecco perché è stato scelto:

Costruzione priva di fibra di vetro
Lo strato dielettrico era composto esclusivamente da ceramica e resina PPO—non è stato utilizzato tessuto di fibra di vetro. Questo ha eliminato l'"effetto fibra di vetro" (variazioni microscopiche del Dk causate dai motivi di tessitura), garantendo un'eccezionale coerenza del segnale.

Dk controllato con precisione (4,4)
I valori di Dk da 3 a 25 possono essere regolati nella serie TP regolando il rapporto ceramica-resina. È stato selezionato un Dk di 4,4 per fornire un equilibrio ottimale tra miniaturizzazione e integrità del segnale.

Resistente alle radiazioni e basso degassamento
Queste proprietà erano critiche per le applicazioni spaziali e aerospaziali. Il materiale mantiene le prestazioni in ambienti ad alta radiazione con un degassamento minimo, prevenendo la contaminazione di ottiche o elettronica sensibile.

Ampio intervallo di temperatura operativa
Sono state ottenute prestazioni affidabili da -100°C a +150°C, rendendo questo materiale adatto agli ambienti aerospaziali più estremi.

Lavorabilità superiore
A differenza dei substrati ceramici (che richiedono un'elaborazione specializzata), il TP440 può essere lavorato utilizzando tecniche standard per circuiti stampati—sono state applicate perforazione, fresatura, taglio e incisione. L'adesione del rame è risultata anche più affidabile rispetto ai substrati ceramici rivestiti sottovuoto.

Specifiche della scheda

Statistiche di progettazione

Il design a rete singola è la statistica più rivelatrice—è stato creato un singolo percorso conduttivo, come una linea di trasmissione, un'alimentazione di antenna o una semplice rete passiva. Questo conferma che l'applicazione è un componente RF altamente specializzato, probabilmente un'antenna o una rete di alimentazione.

Nessuna maschera di saldatura (entrambi i lati)

La maschera di saldatura è stata eliminata per prevenire qualsiasi potenziale perdita dielettrica o contributo al degassamento—critico per le applicazioni aerospaziali in cui ogni variabile deve essere controllata.

Serigrafia nera (solo lato superiore)
È stata applicata una serigrafia nera per fornire un eccellente contrasto per l'identificazione dei componenti, mantenendo un aspetto professionale.

Finitura in oro per immersione
È stato scelto l'oro per immersione per fornire una superficie piana e saldabile con eccellente resistenza alla corrosione e capacità di legatura del filo.

Spessore finito di 1,6 mm
Lo spessore maggiore della scheda è stato specificato per fornire robustezza meccanica per applicazioni aerospaziali in cui la resistenza a vibrazioni e urti è essenziale.

Confronto: Come si confronta il TP440

Perché è importante: Il TP440 offre la resistenza alle radiazioni e il basso degassamento dei substrati ceramici con l'eccellente lavorabilità del PTFE—una combinazione rara. La sua costruzione priva di fibra di vetro garantisce un'uniformità del Dk superiore.

Applicazioni ideali

• Antenne GPS che richiedono prestazioni stabili in ambienti spaziali
• Sistemi montati su missili che richiedono resistenza agli urti e alle radiazioni
• Spolette che richiedono circuiti RF compatti e altamente affidabili
• Antenne miniaturizzate per applicazioni aerospaziali e di difesa
• Sistemi di navigazione satellitare Beidou

D: Cosa rende il TP440 diverso dai materiali PTFE?

R: Nessun rinforzo in fibra di vetro viene utilizzato nel TP440—il dielettrico è composto interamente da ceramica e resina PPO. Le variazioni di Dk causate dalla tessitura della fibra di vetro vengono quindi eliminate, fornendo una stabilità dimensionale e una resistenza alle radiazioni superiori.

D: Perché questo design ha solo 1 rete?
R: È stato progettato un singolo percorso conduttivo, come una linea di alimentazione dell'antenna o una rete RF passiva. Questo è tipico di componenti RF altamente specializzati come antenne e spolette.

D: Cosa significa "resistente alle radiazioni" in pratica?
R: Il materiale mantiene le sue proprietà elettriche e meccaniche quando esposto a radiazioni (come in ambienti spaziali o nucleari). Questo è fondamentale per le applicazioni aerospaziali e di difesa.

D: Perché è stato scelto il TP440 invece di un substrato ceramico?
R: Proprietà elettriche e di resistenza alle radiazioni simili sono offerte dal TP440, ma è molto più facile da lavorare utilizzando metodi di fabbricazione standard per circuiti stampati. I substrati ceramici richiedono un'elaborazione specializzata come la perforazione laser e il rivestimento sottovuoto.

D: Qual è il significato di 28 via con un design a 1 rete?
R: Strutture di messa a terra estese sono state probabilmente create dall'alto numero di via, formando un piano di massa ben definito o una schermatura per il singolo percorso del segnale.

D: Questo materiale è adatto per applicazioni spaziali?
R: Sì. Il basso degassamento e la resistenza alle radiazioni rendono il TP440 un'ottima scelta per ambienti spaziali e aerospaziali.

Considerazioni finali

La combinazione unica di proprietà del Wangling TP440—costruzione priva di fibra di vetro, controllo preciso del Dk, resistenza alle radiazioni e eccellente lavorabilità—lo rende una scelta eccezionale per applicazioni aerospaziali e di difesa esigenti. Quando la tua missione richiede affidabilità negli ambienti più difficili, questo materiale offre.

Hai in mente un progetto aerospaziale o di antenne? Mi piacerebbe sentirlo!
