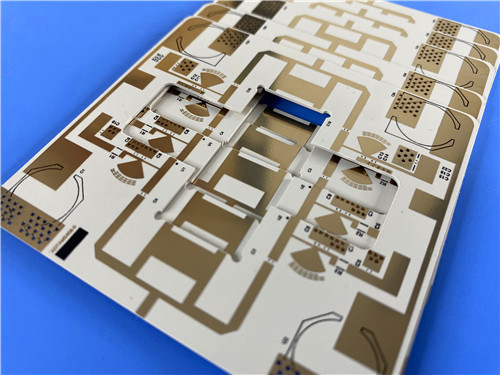

Ciao, sono Sally. Oggi vi mostro un affascinante PCB personalizzato che utilizza Wangling TP440 —un esclusivo materiale termoplastico ad alta frequenza— per impegnative applicazioni aerospaziali e antenne miniaturizzate.

Questo PCB personalizzato utilizza Wangling TP440, un materiale termoplastico PPO (polifenilene ossido) caricato con ceramica, con una costante dielettrica di 4,4. A differenza dei materiali tradizionali in PTFE, il TP440 non contiene rinforzi in fibra di vetro, offrendo un'eccezionale stabilità dimensionale e un controllo preciso del Dk. È ideale per antenne GPS, sistemi missilistici, spolette e altre applicazioni aerospaziali che richiedono resistenza alle radiazioni e basso outgassing.

Punti chiave

• Materiale: Termoplastico PPO caricato con ceramica Wangling TP440 (Dk 4,4)
• Vantaggio principale: Nessun rinforzo in fibra di vetro, controllo preciso del Dk, resistenza alle radiazioni
• Dimensioni della scheda: 45,63 mm x 97,01 mm
• Costruzione: A doppia faccia senza solder mask su entrambi i lati, serigrafia nera solo sul lato superiore
• Caratteristica unica: Solo 1 net nel design—applicazione a circuito singolo altamente specializzata
• Qualità: IPC-Classe-2 con test elettrico al 100%

Il cliente necessitava di un PCB ad alta frequenza per un'applicazione aerospaziale mission-critical—probabilmente un'antenna GPS, una spoletta o un sistema missilistico. I requisiti erano rigorosi: resistenza alle radiazioni, basso outgassing, prestazioni elettriche stabili a temperature estreme e un fattore di forma compatto. I tradizionali materiali in PTFE rinforzati con fibra di vetro non potevano fornire la stabilità dimensionale e la resistenza alle radiazioni richieste.

Nessun rinforzo in fibra di vetro
A differenza dei tradizionali laminati in PTFE, il TP440 non utilizza tessuto in fibra di vetro. Lo strato dielettrico è costituito esclusivamente da ceramica e resina PPO. Ciò elimina l'"effetto fibra di vetro" che può causare micro-variazioni nella costante dielettrica, garantendo una coerenza del segnale superiore.

Costante dielettrica precisa (Dk = 4,4)
La serie TP consente di regolare con precisione i valori di Dk da 3 a 25 modificando il rapporto ceramica/resina. Per questo progetto, un Dk di 4,4 offre un equilibrio ottimale tra miniaturizzazione e integrità del segnale.

Resistenza alle radiazioni e basso outgassing
Queste proprietà sono fondamentali per le applicazioni spaziali e aerospaziali. Il materiale mantiene le sue prestazioni elettriche anche in ambienti ad alto livello di radiazioni, con un outgassing minimo per prevenire la contaminazione di ottiche o componenti elettronici sensibili.

Eccellente stabilità termica
Il materiale offre prestazioni affidabili da -100°C a +150°C, con variazioni minime delle prestazioni elettriche lungo l'intero intervallo operativo.

Lavorabilità
A differenza dei substrati ceramici (che richiedono rivestimento sotto vuoto e sono difficili da lavorare meccanicamente), il TP440 può essere lavorato utilizzando tecniche standard di fabbricazione PCB—foratura, fresatura, cesoiatura e incisione.

Specifiche della scheda

Statistiche di progettazione

Il design a singola net è il dato più sorprendente. Un circuito a 1 net è altamente specializzato—rappresenta un singolo percorso conduttivo, tipicamente una linea di trasmissione, l'alimentazione di un'antenna o una semplice rete passiva. Ciò conferma che l'applicazione è molto probabilmente un componente RF altamente specializzato.

Scelte progettuali: realizzate appositamente per il settore aerospaziale

Nessuna solder mask (entrambi i lati)
L'assenza di solder mask elimina qualsiasi potenziale perdita dielettrica o contributo di outgassing derivante dai materiali di mascheratura—un aspetto fondamentale per le applicazioni aerospaziali in cui ogni variabile deve essere rigorosamente controllata.

Serigrafia nera (solo lato superiore)
La serigrafia nera offre un contrasto eccellente per l'identificazione dei componenti, mantenendo un aspetto professionale.

Finitura in oro a immersione
Fornisce una superficie piana e saldabile con un'eccellente resistenza alla corrosione e capacità di wire bonding.

Spessore finito di 1,6 mm
La scheda più spessa garantisce la robustezza meccanica necessaria per le applicazioni aerospaziali, dove la resistenza a vibrazioni e urti è fondamentale.

Confronto: come si posiziona il TP440

Perché questo è importante: Il TP440 offre la resistenza alle radiazioni e il basso outgassing dei substrati ceramici uniti alla lavorabilità del PTFE. La sua struttura priva di fibra di vetro assicura un'eccezionale uniformità del Dk.

Applicazioni ideali

• Antenne GPS che richiedono prestazioni stabili in ambienti spaziali
• Sistemi missilistici che richiedono resistenza a urti e radiazioni
• Spolette che richiedono circuiti RF compatti e affidabili
• Antenne miniaturizzate per applicazioni aerospaziali e di difesa
• Sistemi satellitari di navigazione Beidou

D: Cosa rende il TP440 diverso dai materiali in PTFE?
R: Il TP440 non utilizza alcun rinforzo in fibra di vetro—il dielettrico è composto interamente da ceramica e resina PPO. Ciò elimina le variazioni di Dk causate dalla trama della fibra di vetro e offre una stabilità dimensionale superiore.

D: Perché questo design ha solo 1 net?
R: Un design a 1 net rappresenta un singolo percorso conduttivo, come una linea di alimentazione dell'antenna, una semplice linea di trasmissione o una rete RF passiva. Questo è tipico dei componenti RF altamente specializzati.

D: Cosa significa "resistente alle radiazioni"?
R: Il materiale mantiene le sue proprietà elettriche e meccaniche quando viene esposto a radiazioni (come negli ambienti spaziali o nucleari). Questo è fondamentale per le applicazioni aerospaziali.

D: Perché utilizzare il TP440 invece di un substrato ceramico?
R: Il TP440 offre proprietà elettriche e di resistenza alle radiazioni simili, ma è molto più facile da lavorare e processare con i metodi di fabbricazione PCB standard. I substrati ceramici richiedono lavorazioni specializzate come la foratura laser e il rivestimento sotto vuoto.

D: Qual è il significato dei 28 via in un design a 1 net?
R: L'elevato numero di via rappresenta probabilmente ampie strutture di messa a terra, creando un piano di massa ben definito o una schermatura per il singolo percorso di segnale.

D: Questo materiale è adatto per applicazioni spaziali?
R: Sì. Il basso outgassing e la resistenza alle radiazioni rendono il TP440 una scelta eccellente per ambienti spaziali e aerospaziali.

Considerazioni finali

L'esclusiva combinazione di proprietà del Wangling TP440—costruzione senza fibra di vetro, controllo preciso del Dk, resistenza alle radiazioni ed eccellente lavorabilità—lo rende una scelta eccezionale per le applicazioni aerospaziali e di difesa più esigenti. Che stiate progettando antenne GPS, sistemi missilistici o moduli RF compatti, questo materiale offre l'affidabilità e le prestazioni di cui avete bisogno.

Avete in mente un progetto aerospaziale o per antenne? Sarei felice di saperne di più.

— Sally
