PWB pesante del rame sviluppato sulla base di alluminio con 10 pesi del rame di Oz
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

PWB pesante del rame sviluppato sulla base di alluminio con 10 pesi del rame di Oz

MOQ: 1
prezzo: USD20~30
imballaggio standard: Vuoto
Periodo di consegna: 5-6 giorni lavorativi
metodo di pagamento: T/T/paypal
Capacità di approvvigionamento: 45000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Enterprise Limited
Certificazione
UL
Numero di modello
BIC-0879-V8.79
conducibilità termica:
1W/MK materiale dielettrico, MCPCB
Bordo densamente:
1.2mm ±0.12
Spesso di rame:
10 once
Finitura di superficie:
OSP
Colore della maschera della lega per saldatura:
nessun richiesto
Colore della leggenda componente:
nessun richiesto
prova:
Spedizione priore della prova elettrica di 100%
Quantità di ordine minimo:
1
Prezzo:
USD20~30
Imballaggi particolari:
Vuoto
Tempi di consegna:
5-6 giorni lavorativi
Termini di pagamento:
T/T/paypal
Capacità di alimentazione:
45000 pezzi al mese
Descrizione del prodotto

Profilo del prodotto





1,1 descrizione generale


Ciò è un tipo di PWB pesante del rame sviluppato sul substrato di alluminio con la ripartizione

tensione 4000 VCC per l'applicazione dell'applicazione Gran-corrente. È di 1,2 millimetri

densamente senza maschera della lega per saldatura e del silkscreen e rivestimento di OSP sui cuscinetti.

il materiale di base proviene da Totking che fornisce il singolo PWB alto. Sono fabbricati per

Classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ogni 25 pannelli sono imballati per

spedizione.





1,2 caratteristiche e benefici

A. combinazione di ottimizzazione di circuito principale e di circuito di controllo
B. migliore dissipazione di calore di alto calore generata dalla grande corrente
Fabbricazione del PWB del C. sulle specifiche richieste.
Tipi del D. 8000 di PWB al mese
Termine d'esecuzione di E. Quick: 3-5 giorni
Panelization di F. Free-of-charge PCB




1,3 applicazione

Alimentazione elettrica ininterrotta, alimentazione elettrica da tavolino, alimentazioni elettriche del computer, batteria

Alimentazione elettrica, potere dell'invertitore, componenti dell'alimentazione elettrica, alimentazione elettrica di DVE, elettrica

veicolo che fa pagare (commerciale ed industriale), convertitore di CA di CA, invertitore 2000W,





1,4 parametro e scheda di dati

DIMENSIONE DEL PWB 75 x 64mm=1PCS
TIPO DEL BORDO PWB dell'alluminio, PWB dell'IMS
Numero degli strati Scelga il PWB parteggiato
Sorga le componenti del supporto SÌ
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- 350 um (10 once)
Materiale dielettrico 1W/MK
Alluminio 5052 0.8mm
TECNOLOGIA
Traccia e spazio minimi: mil 70 mil/70
Fori minimi/massimi: N/A
Numero dei fori differenti: N/A
Numero dei luoghi di perforazione: N/A
Resistenza termica (°C/W) ≤0.45
Tensione di ripartizione (VCC) 4000
Controllo di impedenza no
MATERIALE DEL BORDO
Conducibilità termica 1W/MK materiale dielettrico, MCPCB
Esterno finale della stagnola: 10 OZ
Stagnola finale interna: 0 once
Altezza finale del PWB: 1.2mm ±0.12
PLACCATURA E RIVESTIMENTO
Finitura superficia OSP
La maschera della lega per saldatura si applica a: N/A
Colore della maschera della lega per saldatura: N/A
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Guida
SEGNO
Lato della leggenda componente N/A
Colore della leggenda componente N/A
Nome o logo del produttore: N/A
VIA no via
VALUTAZIONE DI FLAMIBILITY MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.





Varietà di PWB

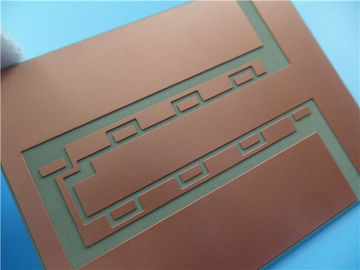

PWB pesante del rame sviluppato sulla base di alluminio con 10 pesi del rame di Oz 0

PWB pesante del rame sviluppato sulla base di alluminio con 10 pesi del rame di Oz 1

Tag:

Alluminio Circuit Board,

circuito stampato del centro del metallo,

aluminium pcb
