Il doppio sottile del circuito stampato 0.6mm ha parteggiato PWB su FR-4 per HASL senza piombo

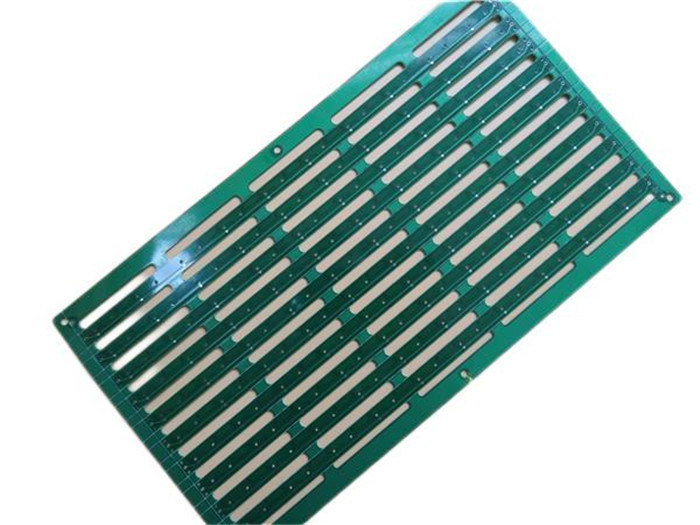

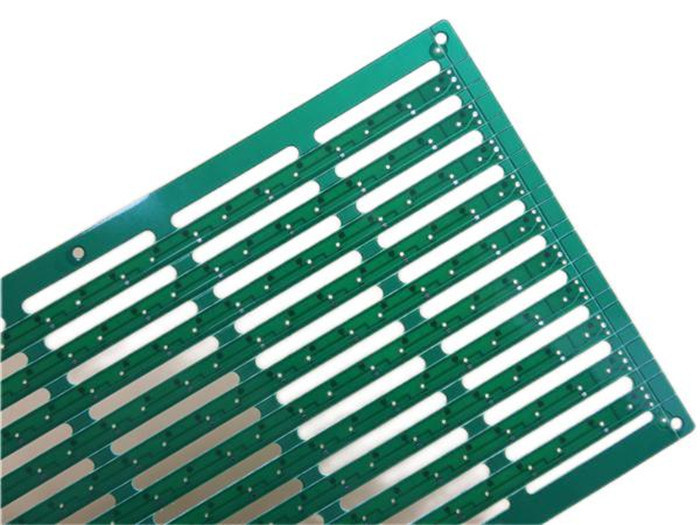

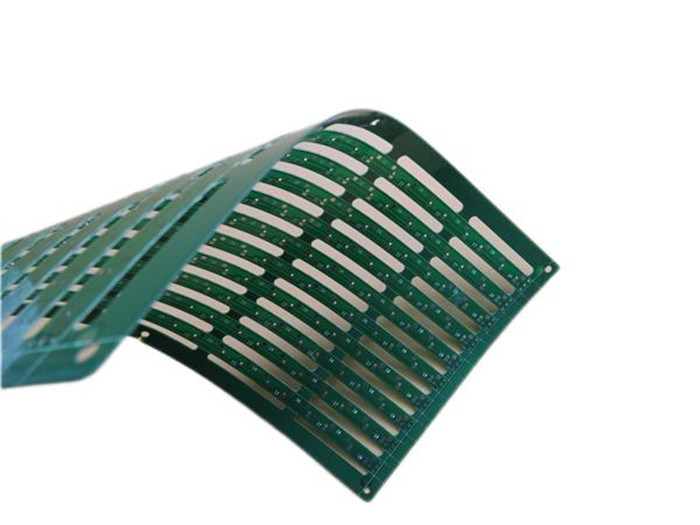

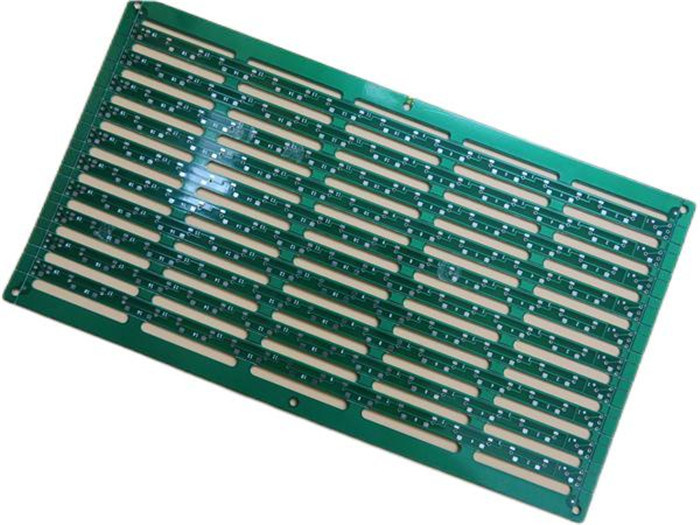

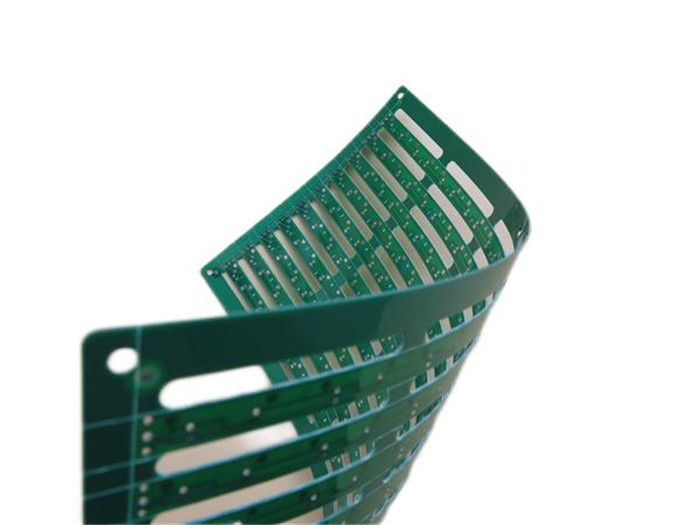

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
1,1 descrizione generale
Ciò è un tipo di 2 strati del circuito stampato sviluppato sul substrato FR-4 con il Tg 135°C per l'applicazione del sensore del commutatore. È spesso soltanto 0,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e HASL sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce 10 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
1. Il materiale FR-4 è RoHS compiacente ed adatto a bisogni termici dell'affidabilità;
2. HASL mostra che la bagnatura eccellente durante la saldatura e della componente può evitare la corrosione di rame;
3. La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;
4. Consegna in tempo. Tasso di su tempo consegna più superiore di 98%.
5. Nessuna quantità di ordine minimo. 1 pezzo è disponibile.
6. ISO9001, ISO14001, ISO13485, UL ha certificato la fabbrica fabbricante;
7. capacità dell'uscita 30000㎡ per mese e 8000 tipi di PWB al mese;
8. Classe 3. della classe 2/IPC di IPC.
1,3 applicazioni
Ripetitore di WiFi
USB Bluetooth
Sistema di videosorveglianza
Sistemi del controllo di accesso
Motore variabile di velocità
Un invertitore da 5000 watt
router del modem 4G
Azionamenti del motore
Amplificatore ad alta frequenza
Telecomunicazioni
1,4 parametro del PWB
| DIMENSIONE DEL PWB |
350 x 150mm=10PCS |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
no |
| ACCATASTAMENTO DI STRATO |
rame ------- 18um (0.5oz) +PLATE |
| FR-4 0.5mm |
| rame ------- 18um (0.5oz) +PLATE |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
7mil/7.6mil |
| Fori minimi/massimi: |
0.5/1.0mm |
| Numero dei fori differenti: |
5 |
| Numero dei luoghi di perforazione: |
135 |
| Numero delle scanalature macinate: |
11 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza |
NO |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
FR-4, ITEQ IT-140, TG>135, er<5>
|
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
0oz |
| Altezza finale del PWB: |
0.6mm ±0.1 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
HASL, senza piombo, Sn>=2.54µm |
| Saldi la maschera per applicarsi a: |
Alto e basso, minimo 12micon. |
| Colore della maschera della lega per saldatura: |
Il verde, PSR-2000GT600D, Taiyo ha fornito. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
CIMA |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, Taiyo Supplied. |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), via tented. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
