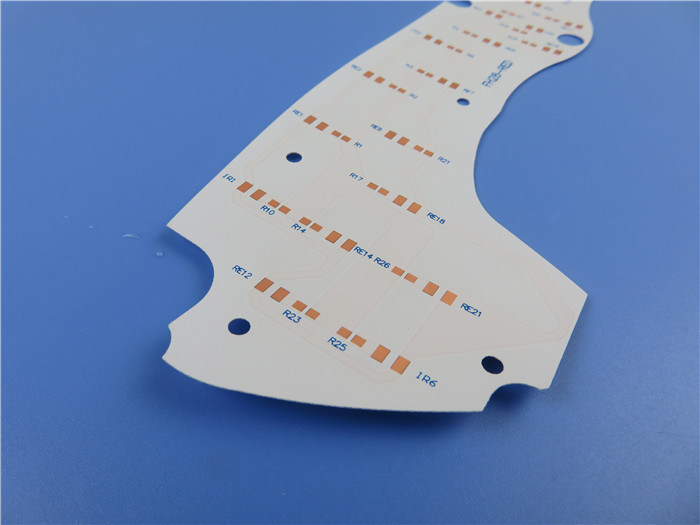

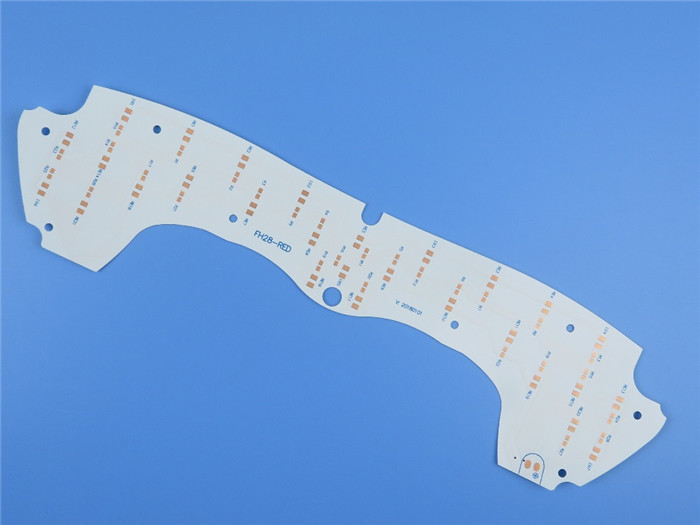

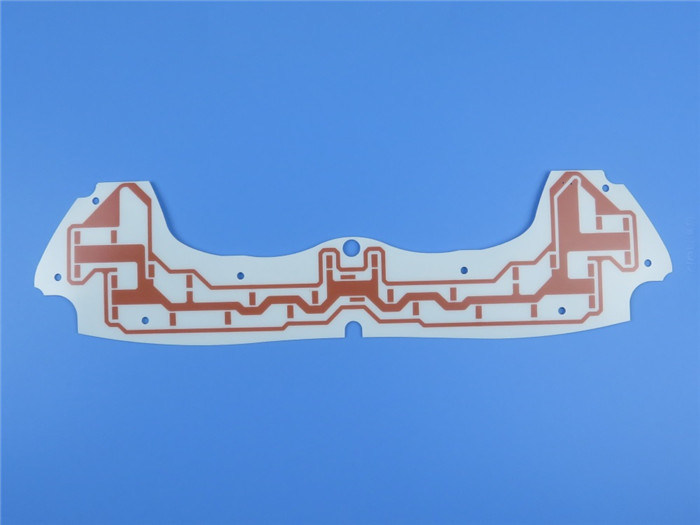

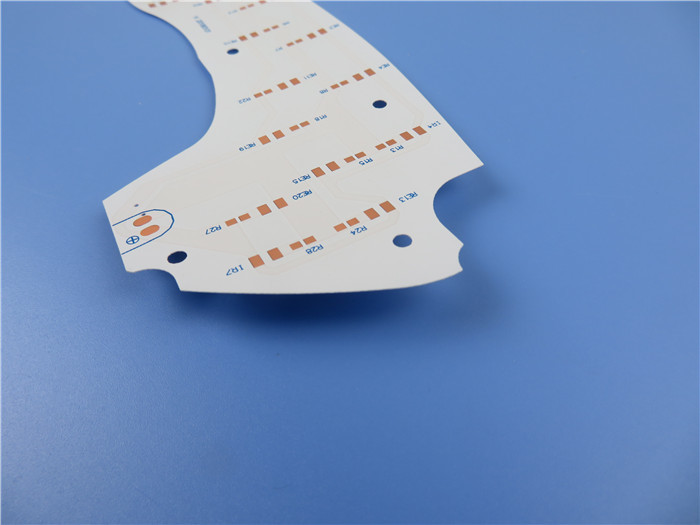

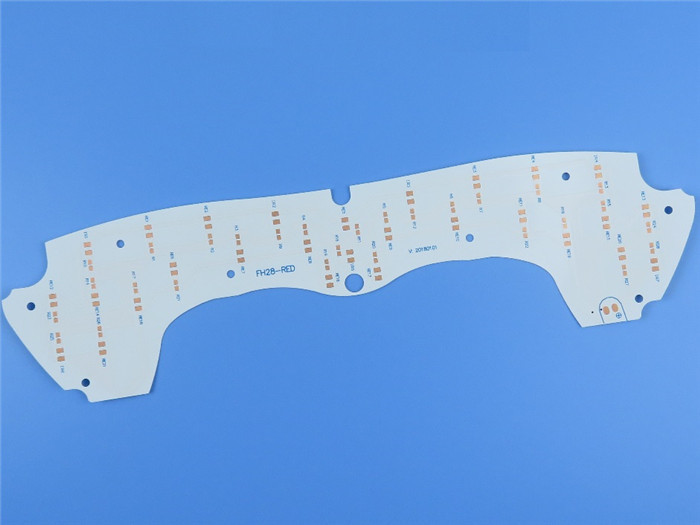

PCB sottili da 0,2 mm FR-4Tavola di circuito stampato con maschera di saldatura bianca- eOSP(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Descrizione generale
Si tratta di un tipo di PCB sottile fino a 0,2 mm, è realizzato su un substrato FR-4 convenzionale con un singolo strato di rame, 1 oz di rame finito.
Specificativi dei PCB
| DIMENSIONE del PCB |
256 x 66 mm = 1 PCS |
| Materiale di base: |
FR-4 |
| Numero di strati |
PCB a una sola faccia |
| SMT |
- Sì. |
| Attraverso i componenti a buco |
- No, no. |
| STACKUP di strato |
Copper ------- 35um ((1 oz) |
| FR-4 |
| Traccia minima e spazio: |
59 mil/59 mil |
| Fori minimi / massimi: |
0.5 mm/ 5.8 mm |
| Fogli finiti esterni: |
1 oz |
| Fogli interni finali: |
0 oz |
| Altezza finale del PCB: |
0.22 mm |
| Finitura superficiale |
OSP |
| Maschera di saldatura Applicabile a: |
TOP |
| Maschera di saldatura colore: |
Maschera di saldatura bianca |
| Conto/taglio |
Perforazione |
| lato della leggenda del componente |
TOP |
| Colore della leggenda del componente |
Filtro di seta blu |
| VIA |
Nessuna copertura attraverso il buco (NPTH) |
| Classificazione di infiammabilità |
L'omologazione è effettuata con un sistema di controllo di sicurezza. |
| TESTO |
Test elettrico al 100% prima della spedizione |
| Tipo di opere d'arte da fornire |
file email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
In tutto il mondo. |
Applicazioni tipiche
Elettronica di sicurezza
Controllo logico del programma
Sistemi industriali
Sistemi di tracciamento auto
Contatore elettronico
Antenna WiFi esterna
I nostri vantaggi
La progettazione ingegneristica impedisce che si verifichino problemi in fase di pre-produzione;
La produzione di PCB è strettamente conforme alle specifiche richieste;
Ispezione e monitoraggio rigorosi del WIP e istruzioni di lavoro;
Potenti capacità di PCB supportano la ricerca e lo sviluppo, le vendite e il marketing;
consegna in tempo superiore al 98% di consegna in tempo;
capacità di produzione di 30000 m2 al mese;
consegna in tempo superiore al 98% di consegna in tempo;
Il nostroCapacità 2022
| Parametro |
Valore |
| Numero di strati |
1-32 |
| Materiale del substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI> 600V; Poliamide, PET; Core metallico ecc. |
| Dimensione massima |
Test in volo: 900*600mm, prova di impianto 460*380mm, nessuna prova 1100*600mm |
| Tolleranza del quadro di riferimento |
±0.0059" (0.15 mm) |
| Spessore del PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza dello spessore ((T≥0,8 mm) |
± 8% |
| Tolleranza di spessore (t<0,8 mm) |
± 10% |
| Spessore dello strato isolante |
0.00295" - 0.1969" (0.075mm-5.00mm) |
| Traccia minima |
0.003" (0,075 mm) |
| Spazio minimo |
0.003" (0,075 mm) |
| Spessore esterno del rame |
35 μm-420 μm (1 oz-12 oz) |
| Spessore interno del rame |
17 μm-350 μm (0,5 oz - 10 oz) |
| Foratura (meccanica) |
0.0059" - 0.25" (0.15mm-6.35mm) |
| Fuoco finito ((Meccanico) |
0.0039"-0.248" (0.10mm-6.30mm) |
| Diametro Tolleranza (meccanica) |
0.00295" (0.075mm) |
| Registrazione (meccanica) |
0.00197" (0,05 mm) |
| Rapporto di aspetto |
12:1 |
| Tipo di maschera di saldatura |
LPI |
| Ponte Min Soldermask |
0.00315" (0,08mm) |
| Minima clearance della maschera di saldatura |
0.00197" (0,05 mm) |
| Collegamento tramite Diametro |
0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolleranza di controllo dell'impedenza |
± 10% |
| Finitura superficiale |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
FR-4 Descrizione del materiale
Oggi il FR-4 è ancora il cavallo di battaglia dell'industria della fabbricazione di PCB, un materiale basato su un sistema di resina epossidica.Tg) e presenta un'elevata espansione nella direzione dell'asse Z quando riscaldato al di sopra della temperatura Tg.
FR-4 (o FR4) è una sorta di designazione di grado materiale, il che significa che il materiale in resina è resistente alla fiamma (autoestinguente).ma un materiale di qualità. "FR" sta per ritardante di fiamma e indica che la sicurezza di infiammabilità del FR-4 è conforme alla norma UL94V-0.
Il vetro epossidico FR-4 è un laminato di plastica termoassorbente ad alta pressione popolare e versatile con buoni rapporti resistenza/peso.FR-4 è più comunemente utilizzato come isolante elettrico con una notevole resistenza meccanicaIl materiale è anche noto per mantenere i suoi elevati valori meccanici e le sue qualità di isolamento elettrico in condizioni di asciutto e umidità.fornire utilità a questo grado per una vasta gamma di applicazioni elettriche e meccaniche.
Laminati --- FR-4 Applicati su circuiti stampati
I materiali di grado FR-4 sono generalmente utilizzati sulla scheda di circuito hanno molti tipi,ma la maggior parte si basa sul cosiddetto materiale composito a quattro funzioni (Tera-Function) composto da tessuto in fibra di vetro con un legante in resina epossidica resistente alle fiamme.
FR-4 è la principale struttura isolante su cui viene prodotta la stragrande maggioranza dei circuiti stampati rigidi (PCB).Un sottile strato di foglio di rame è stratificato su uno o entrambi i lati di un pannello di vetro epossidico FR-4Questi sono comunemente indicati come laminati placcati in rame (CCL).
I fogli rivestiti di rame FR-4 sono fabbricati con interconnessioni di circuiti incise in strati di rame per produrre circuiti stampati (PCB).Le schede di circuito stampato FR-4 più sofisticate e complesse sono prodotte in più strati, noto anche come "circuito multistrato".
