Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione

prodotti

L'impedenza ha controllato il PWB

Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	Vuoto
Periodo di consegna:	10 GIORNI LAVORATIVI
metodo di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-504-V0.54

Numero degli strati:

In vetro epossidico:

S1000-2M

Stagnola finale:

Altezza finale del PWB:

1,6 millimetri ±10%

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura:

Verde di lucentezza

Colore della leggenda componente:

Bianco

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 GIORNI LAVORATIVI

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

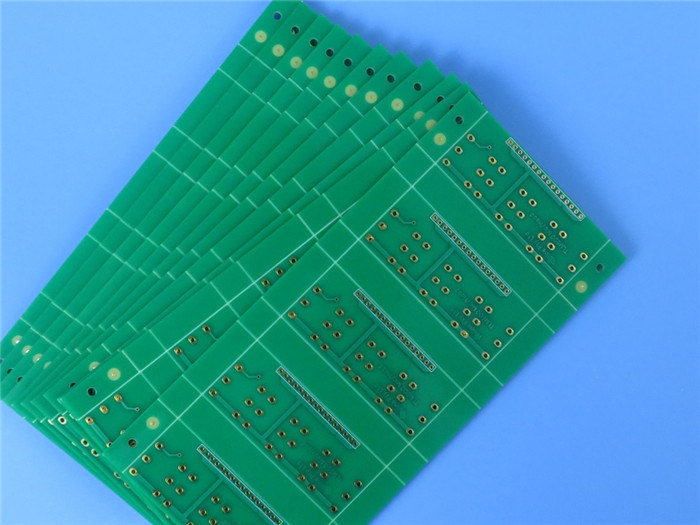

Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale
S1000-2M è un tipo di alto materiale del circuito stampato di Tg manifatturiero da Shengyi con le caratteristiche del rendimento elevato e di CTE basso, adatte ad alto PWB a più strati. Lo spessore varia 0.05mm - 3.2mm, peso di rame 0.5oz a 3oz ecc.
Caratteristiche
Laminato compatibile senza piombo FR-4
Tg170℃ (DSC), Blocking/AOI UV compatibile
Alta resistenza al calore
Z-asse più basso CTE
Affidabilità eccellente del attraverso-foro
Prestazione eccellente di Anti-CAF
Assorbimento di acqua bassa
Lavorabilità meccanica eccellente

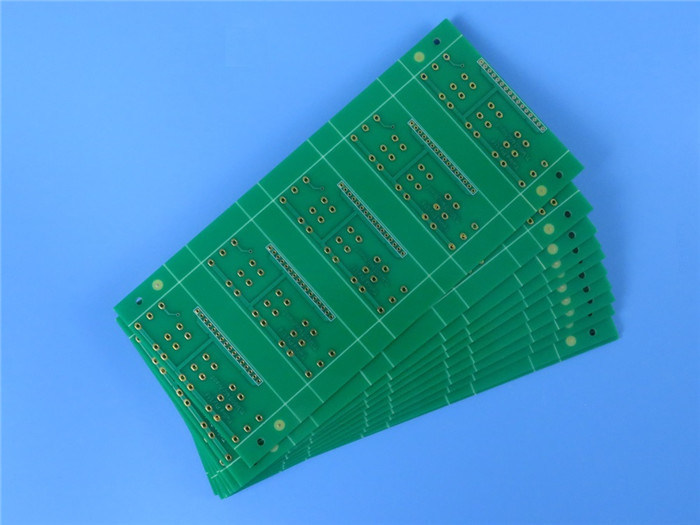

Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione 0

Applicazioni
Computer
Comunicazione
Elettronica automobilistica
Adatto ad alto PWB di conteggio di strato

La nostra capacità del PWB (S1000-2M)

Materiale del PWB:	Alto Tg, rendimento elevato ed epossiresina bassa di CTE
Designazione:	S1000-2M
Costante dielettrica:	4,6 a 10GHz
Conteggio di strato:	Doppio strato, PWB a più strati e ibrido
Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Spessore del PWB:	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.
Finitura superficia:	Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…
Tecnologia:	HDI, tramite in cuscinetto, controllo dell'impedenza, accecano la placcatura via/sepolto via, del bordo, BGA, i fori ecc. di Countsunk.

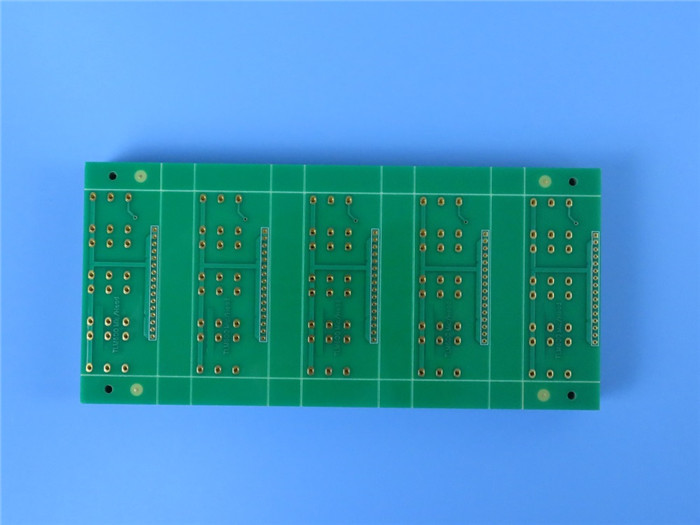

Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione 1
Proprietà generali di S1000-2M

Elementi della prova	Metodo di prova	Condizione di prova	Unità	Valore tipico
Tg	IPC-TM-650 2.4.24.4	DMA	℃	185
Tg	IPC-TM-650 2.4.25D	DSC	℃	180
Il TD	IPC-TM-650 2.4.24.6	TGA (5% W.L)	℃	355
T260	IPC-TM-650 2.4.24.1	TMA	min	>60
T288	IPC-TM-650 2.4.24.1	TMA	min	30
T300	IPC-TM-650 2.4.24.1	TMA	min	15
Stress termico	IPC-TM-650 2.4.13.1	288℃, immersione della lega per saldatura	s	>100
CTE (Z-asse)	IPC-TM-650 2.4.24	Prima del Tg	ppm/℃	41
	IPC-TM-650 2.4.24	Dopo il Tg	ppm/℃	208
	IPC-TM-650 2.4.24	50-260℃	%	2,4
Costante dielettrica (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	4,6
Tangente di perdita (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	0,018
Resistività di volume	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ-cm	8.7×108
Resistività di superficie	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ	2.2×107
Resistenza di arco	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	s	133
Ripartizione dielettrica	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	chilovolt	>45
Forza di buccia (1oz)	IPC-TM-650 2.4.8	288℃/10s	N/mm [lb/in]	1,3 [7,43]
Resistenza alla flessione (LW/CW)	IPC-TM-650 2.4.4		Mpa	567/442
Assorbimento di acqua	IPC-TM-650 2.6.2.1	D-24/23	%	0,08
Infiammabilità	UL94	C-48/23/50	Valutazione	V-0
CTI	IEC60112		Valutazione	SpA 3

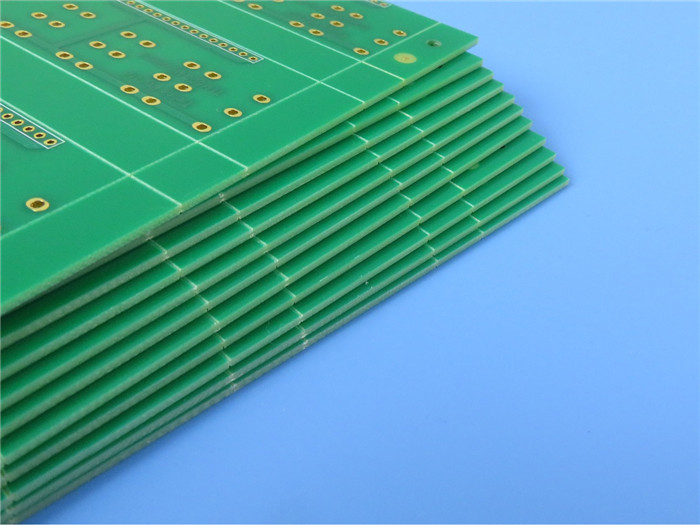

Alto circuito stampato di Tg (PWB) su S1000-2M Core e su S1000-2MB Prepreg con l'oro di immersione 2
