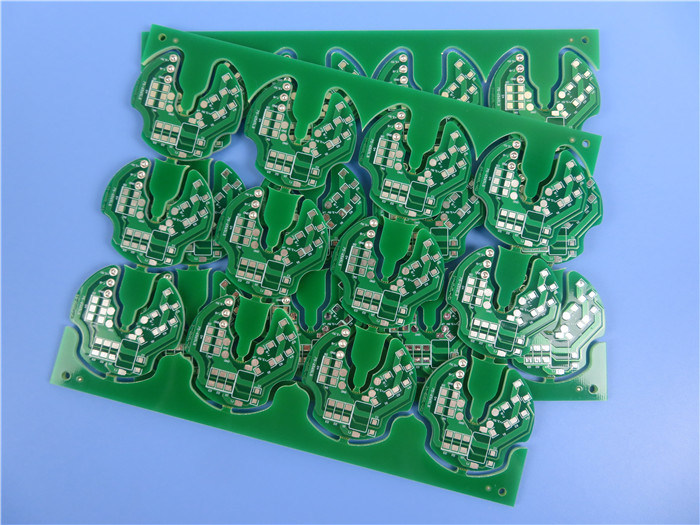

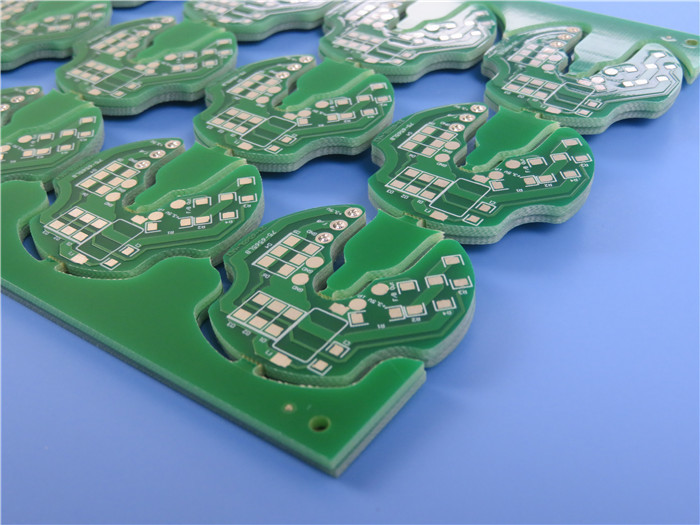

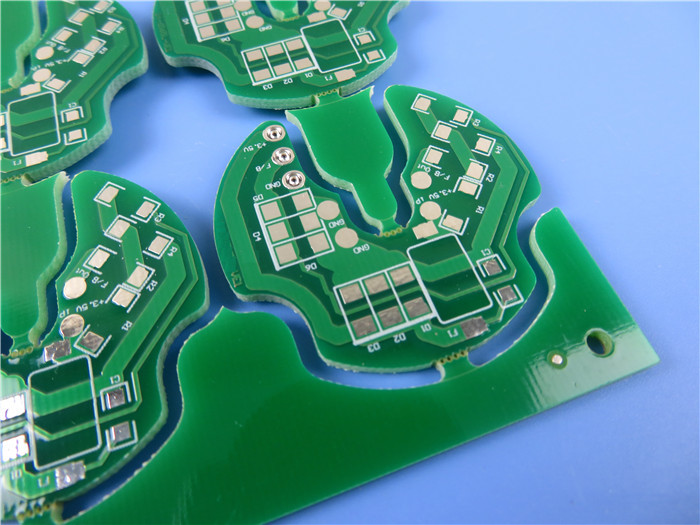

Alto PWB di CTI 600V sviluppato su 2.0mm FR-4 con HASL ed i fori svasati

PCB ad alta CTI 600VCostruito su 2,0 mm FR-4 con buchi HASL e Countersunk

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Introduzione generale

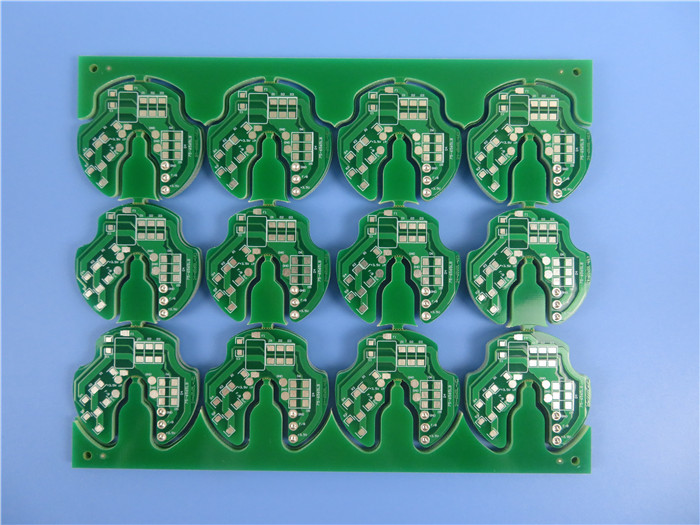

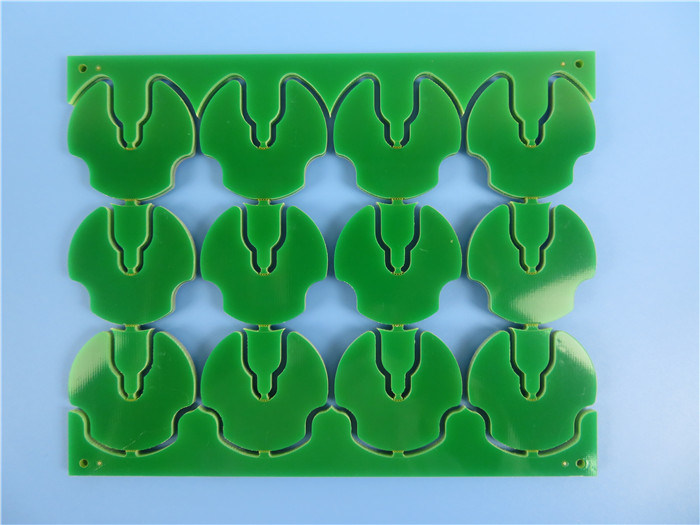

Si tratta di un tipo di circuito integrato a lato unico costruito su substrato FR-4 con CTI 600V. Si tratta di un PCB di spessore di 2,0 mm con tracce semplici, maschera di saldatura verde e vetrina bianca.La finitura superficiale sui pad è livellamento dell'aria caldaIl pannello contiene 12 tavole singole.

Specificativi dei PCB

Applicazioni

PDP, LCD, TV

Frigorifero

Fornitore di energia

Lavatrici

Che cos'è l'indice di tracciamento comparato? (CTI)?

In questo caso, il CTI è un prodotto di qualità che si riferisce al laminato placcato in rame, ampiamente utilizzato negli elettrodomestici o in altri apparecchi elettrici ad alta tensione (110V, 220V).Si tratta di una condizione simulata in cui il PCB è inquinato nel suo ambiente di lavoro, che provocano perdite o cortocircuiti all'apertura del binario della superficie del PCB, accompagnati da rilascio di calore e carbonizzazione.

Il metodo di sperimentazione consiste nel far cadere 50 gocce continue di soluzione di cloruro di ammonio allo 0,1% tra due punti sulla superficie del PCB, 30 secondi per goccia,accendere la corrente alternata ad alta tensione per eseguire la provaPrimo, provando a generare una corrente da 300 V, c'è una soluzione di cloruro di ammonio sulla superficie, quindi una volta che la corrente è accesa, produrrà una resistenza che produrrà anche calore.poi la soluzione si evapora lentamente. seconda goccia è su e fino a 50 gocce per vedere se il PCB ha una perdita o meno. una volta che il PCB ha 0,1A creepage e supera 0,5 secondi, è giudicato fallimento.

La qualità del CTI del laminato si riferisce al valore della tensione applicata esternamente e senza guasti di 50 gocce.500V o 600V fino al valore elevato prima del guasto, ossia i dati del CTI della laminite.

Bicheng offre PCB ad alto CTI (alto CTI 600V FR-4 e materiale con supporto in alluminio) che lavorano in un ambiente così duro di alta tensione, sporcizia e umidità.

Lo standard IEC 112 ha 3 gradi come segue:

Secondo lo standard della IEC, più piccolo è un substrato di grado CTI, migliore è la resistenza al tracciamento.

Scheda dati del FR-4 con CTI 600V

Bicheng PCB Capability (FR-4) 2022
