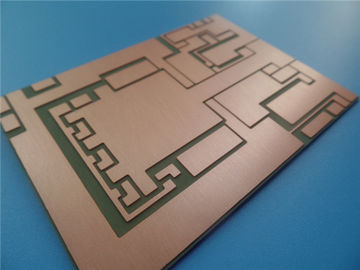

PWB di rame pesante dell'alluminio 9oz per l'applicazione a corrente forte
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Enterprise Limited
Certificazione: UL
Numero di modello: BIC-0438-V4.38
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD40~50
Imballaggi particolari: vuoto
Tempi di consegna: 4-5 giorni lavorativi
Termini di pagamento: T / T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Materiale del bordo: PWB dell'alluminio, MCPCB ITEQ 150℃ Spessore del bordo: 1,20 millimetro +/--0,1
Spessore di superficie del Cu: 315 um (9 once) Finitura di superficie: OSP
colore della maschera della lega per saldatura: N / A Colore del Silkscreen: N / A
Funzione: Prova elettrica del passaggio di 100%

Profilo del prodotto





1,1 descrizione generale



Ciò è un tipo di singolo bordo parteggiato di rame pesante del PWB dell'alluminio a 1.2mm spesso

per l'applicazione di dissipazione a corrente forte ed ad alta temperatura. La base

il laminato proviene dal rame di ITEQ 9oz. Ha fabbricato per classe 2 di IPC 6012 usando

dati assicurati di Gerber. Ogni 20 di cartello sono imballati esclusivamente.




1,2 caratteristiche e benefici


A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. prova ad alta tensione, prova di controllo di impedenza, micro-sezione, prova di lega per saldatura-abilità,
H. ispezione di WIP ed istruzione rigorose di funzionamento come pure del monitoraggio,
I. giusta istruzione (MI) di fabbricazione,
Servizio di assistenza al cliente di J. Great
L'UL del K. si è conformata
L. Professional ed ingegneri con esperienza





1,3 applicazione


Industriale e lampade da miniera, ignitor automobilistico, sistema di sicurezza, amplificatore audio




1,4 parametro e scheda di dati

Numero degli strati 1
Tipo del bordo Scelga il PWB parteggiato
Imbarchi sullo spessore 1,20 millimetro +/--0,1
Materiale del bordo PWB dell'alluminio, MCPCB
Fornitore del materiale del bordo ITEQ
Valore di Tg del materiale del bordo 150℃

Spessore del Cu di PTH N/A
Thicknes interni del Cu di Iayer N/A
Spessore di superficie del Cu 315 um (9oz)

Tipo e modello della maschera della lega per saldatura no. N/A
Fornitore della maschera della lega per saldatura N/A
Colore della maschera della lega per saldatura N/A
Numero delle maschere della lega per saldatura N/A
Spessore della maschera della lega per saldatura N/A

Tipo di inchiostro del Silkscreen N/A
Fornitore del Silkscreen N/A
Colore del Silkscreen N/A
Numero del Silkscreen N/A

Traccia di Mininum (mil) 16 mil
Gap minimo (mil) 14,7 mil

Finitura superficia OSP
RoHS ha richiesto
Distorsione 0,14%

Prova dello shock termico

Passaggio, 288±5℃, 10 secondi, 3 cicli.

Nessuna delaminazione, nessuna vescica.

Prova di Solderablity Passaggio, 255±5℃, 5 secondi che bagnano area meno 95%
Funzione Prova elettrica del passaggio di 100%
Esecuzione Conformità with la classe 2 di IPC-6012C & di IPC-A-600H





1,5 unità di dimensione del profilo: millimetro

NO. Dimensione richiesta (toerance) Dimensione reale
1 85,00 ±0.15 84,99 85,01 85,00 85,01
2 67,00 ±0.15 67,02 67,01 67,00 66,99





La varietà di PCBs

PWB di rame pesante dell'alluminio 9oz per l'applicazione a corrente forte 0

PWB di rame pesante dell'alluminio 9oz per l'applicazione a corrente forte 1
