PWB del PWB bianco del centro del PWB Metacl dell'alluminio (mcpcb) HASL LED

prodotti

L'impedenza ha controllato il PWB

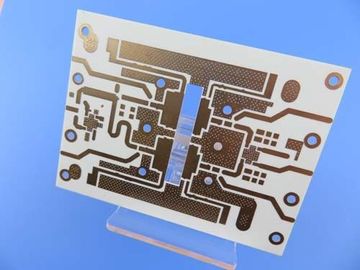

PWB del PWB bianco del centro del PWB Metacl dell'alluminio (mcpcb) HASL LED

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	6-7 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0369-C3.69

Materiale del bordo:

PWB 1W/MK ITEQ 500V dell'alluminio

Spessore del bordo:

2.0mm +/--0,2

Spessore di superficie del Cu:

35 um (1oz)

Finitura di superficie:

HASL senza piombo

colore della maschera della lega per saldatura:

bianco

Colore del Silkscreen:

Black

Funzione:

Prova elettrica del passaggio di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

6-7 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di bordo dell'alluminio 2.0mm di strato di Sinlge per l'applicazione di illuminazione del LED

con rivestimento del cuscinetto di HASL. Il laminato basso proviene da ITEQ, maschera bianca della lega per saldatura da Taiyo

e silkscreen nero da Taiyo anche. Ha fabbricato per classe 2 di IPC 6012 facendo uso del fornito di

Dati di Gerber. Ogni 20 di cartello sono imballati esclusivamente.

1,2 caratteristiche e benefici

A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
Il G. 100% prova incluso la prova elettrica e l'ispezione di AOI.
L'UL del H., iso ha certificato la fabbrica di fabbricazione del PWB.
I. Delivery in tempo. Conservazione del tasso di su tempo consegna di 98%.
Approvazioni di J. International
UL del K. riconosciuta e RoHS Direttiva-compiacente
Materiali di L. RoHS

1,3 applicazione

Lampada del proiettore, sistema di controllo automatico di sicurezza, regolatore del commutatore, preamplificatore

1,4 parametro e scheda di dati

Numero degli strati	1
Tipo del bordo	Scelga MCPCB parteggiato
Imbarchi sullo spessore	2.0mm +/--0,2
Materiale del bordo	PWB 1W/MK dell'alluminio
Fornitore del materiale del bordo	ITEQ
CTI	500V

Spessore del Cu di PTH	N/A
Thicknes interni del Cu di Iayer	N/A
Spessore di superficie del Cu	35 um (1oz)

Tipo della maschera della lega per saldatura	LPSM
Fornitore della maschera della lega per saldatura	TAIYO
Colore della maschera della lega per saldatura	Bianco
Numero delle maschere della lega per saldatura	1
Spessore della maschera della lega per saldatura	13um

Tipo di inchiostro del Silkscreen	N/A
Fornitore del Silkscreen	TAIYO
Colore del Silkscreen	Il nero
Numero del Silkscreen	1

Traccia di Mininum (mil)	10 mil
Gap minimo (mil)	10 mil

Finitura superficia	HASL senza piombo
RoHS ha richiesto	Sì
Distorsione	0,18%

Prova dello shock termico	Passaggio, 288±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica.
Prova di Solderablity	Passaggio, 255±5℃, 5 secondi che bagnano area meno 95%
Funzione	Prova elettrica del passaggio di 100%
Esecuzione	Conformità with la classe 2 di IPC-6012C & di IPC-A-600H

1,5 unità di dimensione del profilo: millimetro

NO.	Dimensione richiesta (toerance)		Dimensione reale
1	269,40	±0.15	269,41	269,40	269,39	269,41
2	128,50	±0.15	128,49	128,51	128,50	128,48

1,6 dimensione del foro e dimensione della scanalatura (millimetro)

NO.	Dimensione di Requerment (tolleranza)		PTH/NPT	Dimensione reale
1	1,600	±0.05	N	1,575	1,615	1,600	1,575
2	2,000	±0.05	N	2,975	2,015	2,970	2,010

La varietà di PCBs di alluminio

PWB del PWB bianco del centro del PWB Metacl dell'alluminio (mcpcb) HASL LED 0

Macchina per la frantumazione del PWB

PWB del PWB bianco del centro del PWB Metacl dell'alluminio (mcpcb) HASL LED 1

Alluminio Circuit Board,

circuito stampato del centro del metallo,

aluminium pcb
