PWB 1W/Mk dell'alluminio con lo stampaggio ad iniezione

prodotti

L'impedenza ha controllato il PWB

PWB 1W/Mk dell'alluminio con lo stampaggio ad iniezione

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0057-V5.7

conducibilità termica:

1W/MK materiale dielettrico, MCPCB

Altezza finale del PWB:

1.0mm ±0.1

Esterno finale della stagnola:

1 oncia

Finitura di superficie:

Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ 100 del µ» oltre»)

Colore della maschera della lega per saldatura:

Bianco, PSR400 WT02

Colore della leggenda componente:

nessun silkscreen richiesto

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

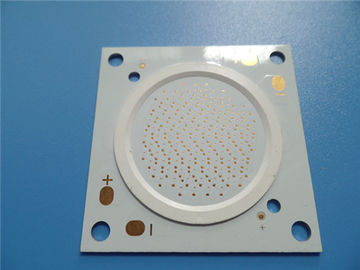

Ciò è un tipo di PWB dell'alluminio per l'applicazione del regolatore del commutatore. È un a un solo strato

Bordo di MCPCB spesso a 1,0 millimetri con 1 conducibilità termica di W/MK. Il piatto di alluminio

proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per IPC 6012

Classe 2 facendo uso dei dati assicurati di Gerber. 20 bordi sono imballati per la spedizione.

1,2 caratteristiche e benefici

A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e

prolunga il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (interfaccia termica compresa

materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
G. la progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione.
H. i prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.
I. prove di 100% incluso la prova elettrica e l'ispezione di AOI.
J. L'esperienza di più di 15 anni
K. tecnologia avanzata
L. fuoco sul minimo a produzione in volume media

1,3 applicazione

Amplificatore audio, circuito elettrico del filtrante di A, sistema di controllo automatico di sicurezza, lampada del proiettore

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	55 x 55mm=1PCS
TIPO DEL BORDO	PWB del centro del metallo
Numero degli strati	Scelga il PWB parteggiato
Sorga le componenti del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 35um (1oz)
	Materiale dielettrico 1W/MK
	Alluminio 5052
TECNOLOGIA
Traccia e spazio minimi:	15mil/12mil
Fori minimi/massimi:	3.5/6.3mm
Numero dei fori differenti:	4
Numero dei luoghi di perforazione:	9
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Controllo di impedenza	no
MATERIALE DEL BORDO
Conducibilità termica	1W/MK materiale dielettrico, MCPCB
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.0mm ±0.1
PLACCATURA E RIVESTIMENTO
Finitura superficia	Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ 100 del µ» oltre»)
La maschera della lega per saldatura si applica a:	Cima. minimo di 12µm.
Colore della maschera della lega per saldatura:	Bianco, PSR400 WT02
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	nessun silkscreen richiesto
Colore della leggenda componente	nessun silkscreen richiesto
Nome o logo del produttore:	nessun silkscreen richiesto
VIA	via tented.
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

Varietà di PWB

PWB 1W/Mk dell'alluminio con lo stampaggio ad iniezione 0

Lavaggio del bordo del PWB PWB 1W/Mk dell'alluminio con lo stampaggio ad iniezione 1

Alluminio Circuit Board,

circuito stampato del centro del metallo,

aluminium pcb
