PWB dell'alluminio con 3W/conducibilità termica di Mk

prodotti

L'impedenza ha controllato il PWB

PWB dell'alluminio con 3W/conducibilità termica di Mk

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0063-V6.3

conducibilità termica:

3W / Materiale dielettrico di Mk, MCPCB

Esterno finale della stagnola:

1 oncia

Altezza finale del PWB:

1.6mm ±0.16

Finitura di superficie:

Nichel Electroless sopra l'oro di immersione (ENIG)

Colore della maschera della lega per saldatura:

Black

Colore della leggenda componente:

nessun silkscreen

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di PWB dell'alluminio per l'applicazione di illuminazione Led. È un a un solo strato

Bordo di MCPCB spesso a 1,6 millimetri con una conducibilità termica di 3 W/MK. Il piatto di alluminio

proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe di IPC 6012

2 facendo uso dei dati assicurati di Gerber. 25 bordi sono imballati per la spedizione.

1,2 caratteristiche e benefici

A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e

prolunga il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (interfaccia termica compresa

materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
G. prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e contaminazione ionica

prova
Tasso dei prodotti di H. Eligible di prima produzione: >95%
I. PWB che fabbrica rigorosamente secondo le specifiche richieste.
J. tecnologia avanzata
K. fuoco sul minimo a produzione in volume media
L. l'ordine della piccola quantità è accettato

1,3 applicazione

Illuminazione domestica, sistema di conversione leggero, relè solido, PWB dell'alluminio della lampada da parete

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	80 x 50mm=1PCS
TIPO DEL BORDO	PWB DELL'IMS
Numero degli strati	Scelga il PWB parteggiato
Sorga le componenti del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 35um (1oz)
	3W/MK materiale dielettrico 100um
	Base di alluminio 5052
TECNOLOGIA
Traccia e spazio minimi:	11mil/11.5mil
Fori minimi/massimi:	8.5mm
Numero dei fori differenti:	1
Numero dei luoghi di perforazione:	4
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Controllo di impedenza	no
MATERIALE DEL BORDO
Conducibilità termica	3W / Materiale dielettrico di Mk, MCPCB
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.6mm ±0.16
PLACCATURA E RIVESTIMENTO
Finitura superficia	Nichel Electroless sopra l'oro di immersione (ENIG) (1 nichel del µ 100 del µ» oltre»)
La maschera della lega per saldatura si applica a:	Cima. minimo di 12µm.
Colore della maschera della lega per saldatura:	Il nero
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	nessun silkscreen
Colore della leggenda componente	nessun silkscreen
Nome o logo del produttore:	secondo il requisito
VIA	no via
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

La varietà di PCBs di alluminio

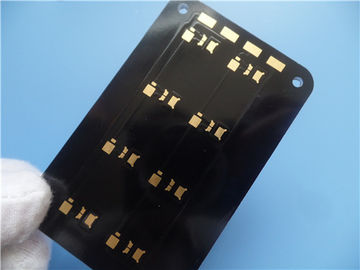

PWB dell'alluminio con 3W/conducibilità termica di Mk 0

Macchina attaccante automatica del film

PWB dell'alluminio con 3W/conducibilità termica di Mk 1

Alluminio Circuit Board,

circuito stampato del centro del metallo,

aluminium pcb
