PWB dell'alluminio con il PWB del centro del metallo conducibilità termica di Mk/di 2W

MOQ: 1
prezzo: USD40~50
imballaggio standard: vuoto
Periodo di consegna: 5-6 giorni lavorativi
metodo di pagamento: T / T, Paypal
Capacità di approvvigionamento: 45000 pezzi al mese
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine
La Cina
Marca
Bicheng Enterprise Limited
Certificazione
UL
Numero di modello
BIC-0064-V6.4
conducibilità termica:
Dielettrico di T-Prepreg 1KA
Altezza finale del PWB:
1.6mm ±0.16
Esterno finale della stagnola:
1oz
Finitura di superficie:
Nichel Electroless sopra l'oro di immersione (ENIG)
Colore della maschera della lega per saldatura:
Black
Colore della leggenda componente:
nessun silkscreen
prova:
Spedizione priore della prova elettrica di 100%
Quantità di ordine minimo:
1
Prezzo:
USD40~50
Imballaggi particolari:
vuoto
Tempi di consegna:
5-6 giorni lavorativi
Termini di pagamento:
T / T, Paypal
Capacità di alimentazione:
45000 pezzi al mese
Descrizione del prodotto

Profilo del prodotto



1,1 descrizione generale



Ciò è un tipo di PWB dell'alluminio per l'applicazione di un circuito elettrico del filtrante. È un singolo

bordo di strato MCPCB spesso a 1,6 millimetri con una conducibilità termica di 2 W/MK. L'alluminio

il piatto proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per IPC 6012

Classe 2 facendo uso dei dati assicurati di Gerber. 25 pannelli sono imballati per la spedizione.



1,2 caratteristiche e benefici



A. processo di SMT.
B. l'efficace dissipazione di calore riduce la temperatura di funzionamento del modulo e

     prolunga il tempo di impiego.
C. la densità di potenza e l'affidabilità sono migliorate su 10%.
D. riduca la dipendenza dei dissipatori di calore e dell'altro hardware (termale compreso

     colleghi i materiali),
E. Reduce il volume del prodotto,
F. Reduce il costo di hardware e dell'assemblea,
Gestione dell'attrezzatura di G. Comprehensive e manutenzione e controllo dei processi,
Ispezione di H. Strict WIP ed istruzione di funzionamento come pure del monitoraggio,
Il processo di montaggio di I. Whole è completamente controllato.
J. Delivery in tempo: >98%
Tasso di reclamo di K. Customer: <1> L. Nessun MOQ, basso costo per i prototipi e campioni.



1,3 applicazione



Illuminazione commerciale, sistema di sicurezza, ponte raddrizzatore, illuminazione all'aperto per la superstrada



1,4 parametro e scheda di dati

DIMENSIONE DEL PWB 105 x 68mm=5PCS
TIPO DEL BORDO PWB DELL'IMS
Numero degli strati Scelga il PWB parteggiato
Sorga le componenti del supporto SÌ
Attraverso le componenti del foro NO
ACCATASTAMENTO DI STRATO rame ------- 35um (1oz)
Materiale dielettrico 2.0W/MK
Base di alluminio 6061
TECNOLOGIA
Traccia e spazio minimi: 10mil/11.9mil
Fori minimi/massimi: no
Numero dei fori differenti: no
Numero dei luoghi di perforazione: no
Resistenza termica (°C/W) ≤0.45
Tensione di ripartizione (VCC) 4000
Controllo di impedenza no
MATERIALE DEL BORDO
Conducibilità termica Dielettrico di T-Prepreg 1KA
Esterno finale della stagnola: 1oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 1.6mm ±0.16
PLACCATURA E RIVESTIMENTO
Finitura superficia

Nichel Electroless sopra l'oro di immersione

(ENIG) (1 nichel del µ 100 del µ» oltre»)
La maschera della lega per saldatura si applica a: Cima. minimo di 12µm.
Colore della maschera della lega per saldatura: Il nero
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Guida
SEGNO
Lato della leggenda componente nessun silkscreen
Colore della leggenda componente nessun silkscreen
Nome o logo del produttore: secondo il requisito
VIA no via
VALUTAZIONE DI FLAMIBILITY MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
APPLICAZIONE: Luce del LED, comunicazione senza fili
Modem USB
Amplificatore di Wifi
Modulo di GPS
Bluetooth GPS
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.

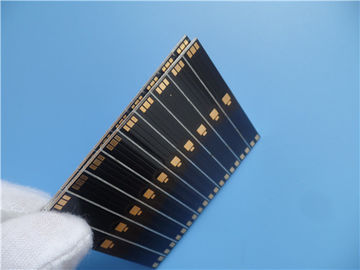

La varietà di PCBs di alluminio

PWB dell'alluminio con il PWB del centro del metallo conducibilità termica di Mk/di 2W 0



Disposizione prima della maschera della lega per saldatura

PWB dell'alluminio con il PWB del centro del metallo conducibilità termica di Mk/di 2W 1
