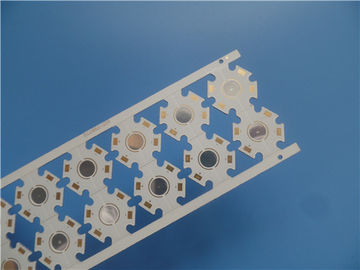

PWB dell'alluminio della PANNOCCHIA dello specchio per illuminazione del LED

prodotti

L'impedenza ha controllato il PWB

PWB dell'alluminio della PANNOCCHIA dello specchio per illuminazione del LED

MOQ:	1
prezzo:	USD40~50
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0078-V7.8

conducibilità termica:

1W/MK materiale dielettrico, MCPCB

Altezza finale del PWB:

1.2mm ±0.12

Esterno finale della stagnola:

Finitura di superficie:

Oro di immersione, riflessione di specchio

Colore della maschera della lega per saldatura:

Bianco, PSR400 WT02

Colore della leggenda componente:

nessun silkscreen

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD40~50

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di PWB dell'alluminio dello specchio per l'applicazione di illuminazione Led. È un singolo

bordo di strato MCPCB spesso a 1,2 millimetri con 1 conducibilità termica di W/MK. L'alluminio

il piatto proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per IPC 6012

Classe 2 facendo uso dei dati assicurati di Gerber. 25 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. radrizzi l'istruzione (MI) di fabbricazione,
H. i prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.
I. prove di 100% incluso la prova elettrica e l'ispezione di AOI.
Tasso di reclamo di J. Customer: <1> K. Nessun MOQ, basso costo per i prototipi e campioni.
Il L. 1-10 pezzi è messo in vendita.

1,3 applicazione

Illuminazione automobilistica, controllo costante di tensione, sistema di conversione leggero, centro commerciale

accensione

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	130 x 48mm=12PCS
TIPO DEL BORDO	PWB DELL'IMS
Numero degli strati	Scelga il PWB parteggiato, PWB del centro del metallo
Sorga le componenti del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 35um (1oz)
	1W/MK materiale dielettrico, 75um
	Alluminio 5052, 1.2mm
TECNOLOGIA
Traccia e spazio minimi:	12mil/12mil
Fori minimi/massimi:	1.5mm
Numero dei fori differenti:	1
Numero dei luoghi di perforazione:	4
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Controllo di impedenza	no
MATERIALE DEL BORDO
Conducibilità termica	1W/MK materiale dielettrico, MCPCB
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.2mm ±0.12
PLACCATURA E RIVESTIMENTO
Finitura superficia	Oro di immersione, riflessione di specchio
La maschera della lega per saldatura si applica a:	Cima. minimo di 12µm.
Colore della maschera della lega per saldatura:	Bianco, PSR400 WT02
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	nessun silkscreen
Colore della leggenda componente	nessun silkscreen
Nome o logo del produttore:	secondo il requisito
VIA	no via
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
