PWB dell'alluminio 1,8 millimetri di immersione dell'oro di accumulazione del composto

prodotti

L'impedenza ha controllato il PWB

PWB dell'alluminio 1,8 millimetri di immersione dell'oro di accumulazione del composto

MOQ:	1
prezzo:	USD50~60
imballaggio standard:	vuoto
Periodo di consegna:	5-6 giorni lavorativi
metodo di pagamento:	T / T, Paypal
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Enterprise Limited

Certificazione

Numero di modello

BIC-0119-V1.19

Il centro di alluminio:

1W / Materiale dielettrico 75um di Mk

Altezza finale del PWB:

1.8mm ±0.12

Esterno finale della stagnola:

1 oncia

Finitura di superficie:

Oro 0.025µm di immersione più del nichel di 3µm

Colore della maschera della lega per saldatura:

bianco

Colore della leggenda componente:

Black

prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD50~60

Imballaggi particolari:

vuoto

Tempi di consegna:

5-6 giorni lavorativi

Termini di pagamento:

T / T, Paypal

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

Profilo del prodotto

1,1 descrizione generale

Ciò è un tipo di PWB dell'alluminio per l'applicazione del regolatore del commutatore. È un a un solo strato

Bordo di MCPCB ad una base da 1,6 millimetri con 1 conducibilità termica di W/MK. Il piatto di alluminio

proviene da ITEQ, dalla maschera della lega per saldatura e dal silkscreen da Taiyo. Ha fabbricato per classe di IPC 6012

2 facendo uso dei dati assicurati di Gerber. 30 bordi sono imballati esclusivamente.

1,2 caratteristiche e benefici

A. combinazione di ottimizzazione di circuito principale e di circuito di controllo,
B. sostituisca il substrato ceramico fragile ed ottenga una migliore durevolezza meccanica,
C. diffusione di efficace calore nella progettazione del circuito,
D. riduca la temperatura di funzionamento dell'attrezzatura,
E. migliori la densità di potenza e l'affidabilità del dispositivo,
F. prolunghi il tempo di impiego del prodotto,
G. gestione dell'attrezzatura e manutenzione e controllo dei processi completi,
H. la progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione.
I. i prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.
Servizio di assistenza al cliente di J. Great
Materiali di K. RoHS
L'UL del L. si è conformata

1,3 applicazione

PWB dell'alluminio della lampada del soffitto, dispositivo dell'alimentazione elettrica, circuito elettrico del filtrante di A, alta frequenza

amplificatore

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	100 x 25mm=1PCS
TIPO DEL BORDO	PWB DELL'IMS
Numero degli strati	Scelga il PWB parteggiato
Sorga le componenti del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- 35um (1oz)
	1W/MK materiale dielettrico 75um
	Alluminio 1060 1.6mm
TECNOLOGIA
Traccia e spazio minimi:	10mil/18mil
Fori minimi/massimi:	0
Numero dei fori differenti:	0
Numero dei luoghi di perforazione:	0
Numero delle scanalature macinate:	2
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
Il centro di alluminio:	1W / Materiale dielettrico 75um di Mk
Resistenza termica (°C/W)	≤0.45
Tensione di ripartizione (VCC)	4000
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.8mm ±0.12
PLACCATURA E RIVESTIMENTO
Finitura superficia	Oro 0.025µm di immersione più del nichel di 3µm
La maschera della lega per saldatura si applica a:	CIMA, minimo 12micron
Colore della maschera della lega per saldatura:	Bianco, Taiyo PSR400 WT02
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Guida
SEGNO
Lato della leggenda componente	CIMA
Colore della leggenda componente	Il nero
Nome o logo del produttore:	Segnato sul bordo in un conduttore e AREA LIBERA leged
VIA	Non placcato in tutto il foro (NPTH)
VALUTAZIONE DI FLAMIBILITY	MIN di approvazione dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

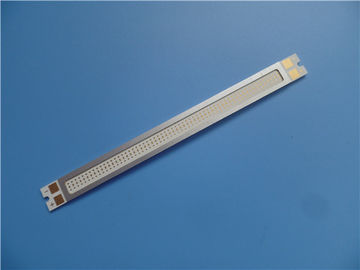

PWB dell'alluminio 1,8 millimetri di immersione dell'oro di accumulazione del composto 0

Macchina per la frantumazione del PWB

PWB dell'alluminio 1,8 millimetri di immersione dell'oro di accumulazione del composto 1

Alluminio Circuit Board,

circuito stampato del centro del metallo,

aluminium pcb
