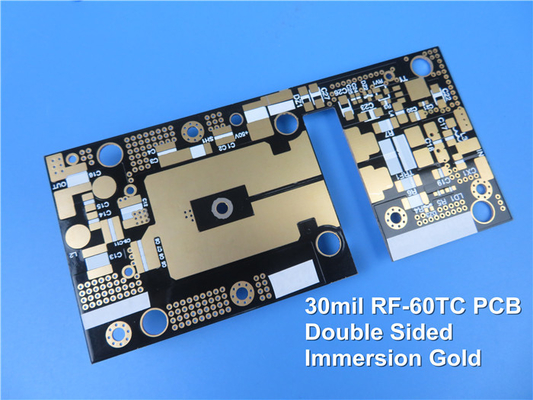

RF-60TC PCB a due strati 5mil con ENIG.

RF-60TC: Scatenamento della potenza dei materiali ad alta frequenza nelle applicazioni RF e microonde

Introduzione:

RF-60TC è un materiale eccezionale ad alta frequenza progettato per rivoluzionare le applicazioni RF e microonde.,con proprietà dielettriche superiori e stabilità dimensionale, RF-60TC offre prestazioni senza pari per sistemi RF ad alta potenza e antenne miniaturizzate.Ci approfondiremo sulle caratteristiche, i vantaggi, l'accumulo di PCB, i dettagli di costruzione e le applicazioni tipiche di RF-60TC, che mostrano i suoi significativi contributi nel campo dei materiali ad alta frequenza.

RF-60TC: Tecnologie avanzate di RF e microonde

1. Caratteristiche del RF-60TC:
RF-60TC incorpora compositi ceramici PTFE rinforzati in vetro, che servono da base per le sue caratteristiche eccezionali.

• Costante dielettrica (Dk) di 6,15 a 10 GHz:RF-60TC garantisce una trasmissione del segnale affidabile e prestazioni ottimali nelle applicazioni ad alta frequenza fornendo una costante dielettrica stabile e prevedibile.
• Fattore di dissipazione di 0,002 a 10 GHz/23°C: con un fattore di dissipazione eccezionalmente basso, RF-60TC riduce al minimo le perdite di segnale e garantisce un efficiente trasferimento di potenza, con conseguente miglioramento dell'efficienza del sistema.
• Coefficiente termico di Dk: RF-60TC presenta un coefficiente termico di Dk di -3,58 ppm/°C su un ampio intervallo di temperatura (-50°C a 150°C).Questa caratteristica garantisce stabilità e coerenza in diverse condizioni di funzionamento, consentendo prestazioni affidabili in ambienti a diverse temperature.
• Alta conduttività termica: RF-60TC vanta valori di conduttività termica impressionanti, fornendo una dissipazione del calore efficiente e riducendo le temperature di funzionamento nelle applicazioni RF ad alta potenza.Offre una conducibilità termica di 00,9 W/MK (non coperto), 1,0 W/MK (0,5 oz) e 1,05 W/M*K (1 oz), consentendo una gestione efficace del calore in applicazioni impegnative.
• Basso assorbimento dell'umidità: RF-60TC presenta un tasso minimo di assorbimento dell'umidità di solo 0,03%, rendendolo altamente resistente all'umidità ambientale.Questa caratteristica garantisce prestazioni costanti e attenua il rischio di problemi legati all'umidità nei sistemi RF e microonde.
• Stabilità dimensionale e bassa CTE: RF-60TC dimostra un'eccellente stabilità dimensionale e un basso coefficiente di espansione termica (CTE).Queste proprietà consentono di costruire PCB multilivello ad alto numero di strati con un'affidabilità migliorata del rivestimento attraverso il foroLa bassa CTE riduce lo stress sui componenti e garantisce un'affidabilità a lungo termine in varie condizioni di funzionamento.

2.Vantaggi di RF-60TC:

RF-60TC offre una serie di vantaggi che lo rendono una scelta ottimale per applicazioni RF e microonde:

• Miglioramento della tangente di perdita: riducendo al minimo le perdite dielettriche, RF-60TC migliora la qualità del segnale e le prestazioni complessive del sistema.e riduzione della distorsione del segnale.
• Miglioramento del trasferimento di calore: l'elevata conduttività termica di RF-60TC consente una dissipazione del calore efficiente, che porta a temperature di funzionamento più basse e maggiori margini di progettazione.La migliore capacità di trasferimento del calore prolunga la vita dei componenti attivi e migliora l'affidabilità a lungo termine dei sistemi RF.
• Stabilità dimensionale e bassa CTE dell'asse Z: la bassa CTE e la stabilità dimensionale di RF-60TC sono cruciali per mantenere prestazioni costanti nel tempo.La stabilità dimensionale del materiale supporta PCB multicapa ad alto numero di strati, mentre la bassa CTE dell'asse Z riduce il rischio di delaminamento e garantisce prestazioni affidabili in ambienti difficili.
• Ottima adesione al metallo: RF-60TC presenta ottime proprietà di adesione, in particolare alle superfici di rame a basso profilo e trattate al contrario.migliore integrità del segnale, e una migliore performance complessiva del sistema.
• DK stabile su frequenza e temperatura: RF-60TC mantiene una costante dielettrica stabile su un ampio intervallo di frequenza e variazioni di temperatura.rendendo RF-60TC una scelta affidabile per le applicazioni RF e microonde più esigenti.
• Basso assorbimento dell'umidità: il minimo assorbimento dell'umidità di RF-60TC previene il degrado delle prestazioni in ambienti umidi.anche in condizioni difficili.

3.PCB Stackup e dettagli di costruzione:
L'RF-60TC è idealmente adatto per gli impianti di PCB rigidi a due strati.

• Strato di rame 1: 35 μm
• RF-60TC Strato: 0,127 mm (5 mils)
• Strato di rame 2: 35 μm

Queste specifiche garantiscono un'integrità ottimale del segnale e un'efficiente dissipazione del calore, mantenendo al contempo la stabilità meccanica dell'assemblaggio PCB.

Oltre ai dettagli dell'accoppiamento, la costruzione del PCB deve rispettare requisiti specifici:

• Dimensioni della tavola: le dimensioni raccomandate sono di 54,19 mm x 34,47 mm, con una tolleranza di +/- 0,15 mm.
• Scusate, ma sembra che la risposta sia stata tagliata di nuovo.
• "Fabbricazione di PCB" è un processo di produzione di PCB che prevede la produzione di PCB per la fabbricazione di PCB.Si raccomanda di consultare il produttore del PCB per le appropriate dimensioni di traccia e di spazio.
• Dimensione del foro: la dimensione del foro deve essere progettata in base ai requisiti specifici del PCB e dei componenti utilizzati.La consultazione con il produttore di PCB è essenziale per determinare le dimensioni appropriate dei fori.
• Spessore della scheda finita: lo spessore della scheda finita per i PCB RF-60TC può variare in base all'applicazione specifica.In genere è determinato dall'accumulo e dai requisiti meccanici del sistema.
• Peso di rame: il peso di rame raccomandato per i PCB RF-60TC è di 35 μm per gli strati di rame superiore e inferiore.
• Spessore del rivestimento: lo spessore del rivestimento deve essere determinato in base ai requisiti specifici della progettazione del PCB e alle capacità di produzione del processo di fabbricazione del PCB scelto..
• Finitura superficiale: la finitura superficiale dei PCB RF-60TC può essere selezionata in base alle esigenze specifiche dell'applicazione.ENIG (oro a immersione in nichel senza elettro), e OSP (conservante organico per la saldabilità).
• Dettagli sullo schermo a seta: i dettagli sullo schermo a seta, quali i designatori dei componenti, i loghi e altre marcature, devono essere applicati in base ai requisiti specifici del progetto del PCB.La dimensione e il posizionamento degli elementi di vetrina devono essere accuratamente valutati per evitare interferenze con le tracce di segnale o i componenti critici..

4Applicazioni tipiche:
RF-60TC è adatto a una vasta gamma di applicazioni ad alta frequenza, tra cui:

• Amplificatori ad alta potenza: l'eccezionale conduttività termica di RF-60TC lo rende una scelta ideale per i progetti di amplificatori ad alta potenza.che porta a temperature di funzionamento più basse e prestazioni e affidabilità migliorate.
• Antenne miniaturizzate: le proprietà dielettriche superiori e la stabilità dimensionale di RF-60TC contribuiscono allo sviluppo di antenne miniaturizzate compatte e ad alte prestazioni.Il materiale consente maggiori guadagni ed efficienze, migliorando i sistemi di comunicazione wireless.
• GPS, Patch e RFID Reader: RF-60TC migliora le prestazioni dei sistemi di lettura GPS, patch e RFID riducendo al minimo le perdite di segnale e garantendo una ricezione accurata del segnale e una trasmissione dei dati affidabile.
• Filtri, accoppiatori e divisori: la costante dielettrica stabile e il basso assorbimento dell'umidità di RF-60TC lo rendono adatto per la costruzione di filtri, accoppiatori e divisori.Questi componenti richiedono una precisa separazione e distribuzione del segnale, e RF-60TC offre le prestazioni elettriche e l'affidabilità necessarie.
• Satelliti: l'eccellente conduttività termica, la stabilità dimensionale e il basso assorbimento dell'umidità di RF-60TC lo rendono un materiale prezioso per le applicazioni satellitari.Garantisce prestazioni affidabili nelle dure condizioni dello spazio, contribuendo al successo dei sistemi di comunicazione satellitare.

Conclusione:

RF-60TC rappresenta un significativo progresso nei materiali ad alta frequenza, offrendo una conduttività termica eccezionale, basse perdite dielettriche e stabilità dimensionale.La sua combinazione unica di caratteristiche e vantaggi la rende una scelta ottimale per una vasta gamma di applicazioni RF e microondeSfruttando i vantaggi di RF-60TC, come la migliore qualità del segnale, il trasferimento di calore, la stabilità dimensionale e le prestazioni affidabili,i progettisti possono aprire nuove possibilità nei sistemi RF ad alta potenzaRF-60TC è pronto a plasmare il futuro della comunicazione wireless consentendo sistemi RF e microonde ad alte prestazioni.
