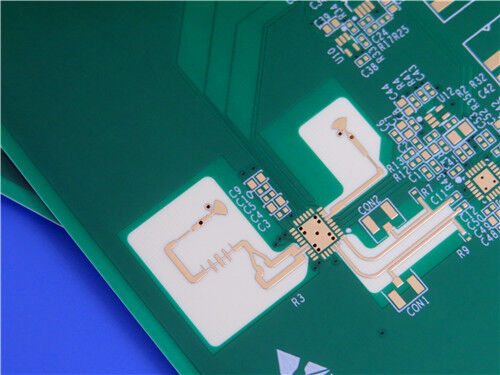

Laminati clad in rame a 4 strati ibridi ad alta frequenza per PCB – RO4003C + FR4 (oro a immersione)

prodotti

L'impedenza ha controllato il PWB

Laminati clad in rame a 4 strati ibridi ad alta frequenza per PCB – RO4003C + FR4 (oro a immersione)

MOQ:	1 pz
prezzo:	1.99USD/pcs
imballaggio standard:	imballaggio
Periodo di consegna:	2-10 giorni lavorativi
metodo di pagamento:	T/T, Paypal
Capacità di approvvigionamento:	50000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Marca

Rogers

Certificazione

ISO9001

Numero di modello

RO4003C+FR4

Quantità di ordine minimo:

Prezzo:

1.99USD/pcs

Imballaggi particolari:

imballaggio

Tempi di consegna:

2-10 giorni lavorativi

Termini di pagamento:

T/T, Paypal

Capacità di alimentazione:

50000 pezzi

Descrizione del prodotto

4 strati di PCB ibridi ad alta frequenza ¥ RO4003C + FR4 (oro immersivo)

Presentiamo il nostro PCB ibrido a 4 strati RO4003C + FR4 una soluzione ad alte prestazioni ed economica per circuiti RF e microonde che richiedono impedenza controllata, basse perdite e prestazioni termiche affidabili.Gli strati superiori del segnale utilizzano RogersRO4003C laminato ceramico ad idrocarburi(Dk 3,38 ± 0.05, Df 0,0027 @ 10 GHz), mentre gli strati inferiori utilizzano FR4 (TG175) per rigidità meccanica e ottimizzazione dei costi.e seta biancaLa scheda è dotata di slot a profondità controllata e soddisfa gli standard di affidabilità IPC-6012 Classe 3, con rivestimento in rame da 25 μm in ogni foro.

Specificità principali

Parametro	Dettagli
Tipo di prodotto	4 strati di PCB ibridi ad alta frequenza
Materiali di base	RO4003C (sezione RF superiore) + FR4 TG175 (sezione inferiore)
Spessore della tavola finita	1.4 mm
Dimensioni della scheda	200 mm × 115 mm = 1 pezzo
Peso del rame dello strato interno	0.5 oz (17,5 μm)
Peso del rame dello strato esterno	1 oz (35 μm) finito
Maschera di saldatura	Verde (alto e basso)
Fabbricazione a partire da fibre sintetiche	Bianco (alto)
Finitura superficiale	Oro immersionale (ENIG) 2 micropollici (0,05 μm) spessore dell'oro
Via spessore del rivestimento	25 μm (1 mil) minimo in ciascun foro
Caratteristiche particolari	Scatene a profondità controllata (routing)
Standard di qualità	IPC-6012 Classe 3 (alta affidabilità)
Prova elettrica	100% prima della spedizione
Formato delle opere d'arte	Gerber RS-274-X

PCB stackup (rigido ibrido a 4 strati)

Laminati clad in rame a 4 strati ibridi ad alta frequenza per PCB – RO4003C + FR4 (oro a immersione) 0

Che cos'è RO4003C?

RO4003CTM è un laminato ceramico a idrocarburi della Rogers Corporation,con una tensione di potenza superiore di 50 W o più, ma non superiore a 100 WA differenza dei materiali a base di PTFE, il RO4003C è un laminato termoresistente rigido che non richiede una preparazione specializzata (ad esempio, incisione al sodio) ed è compatibile con sistemi di movimentazione automatizzati.

RO4003C fa parte della serie RO4000®, che comprende RO4350BTM (Dk più elevato per la miniaturizzazione) e RO4835TM (resistenza all'ossidazione migliorata).

Proprietà chiave di RO4003C

Immobili	Valore tipico	Condizione	Metodo di prova
Costante dielettrica (Dk)	3.38 ± 0.05	10 GHz / 23°C	IPC-TM-650 2.5.5.5
Costante dielettrica (Dk)	3.55	8 ̊40 GHz	Lunghezza di fase differenziale
Fattore di dissipazione (Df)	0.0027	10 GHz / 23°C	IPC-TM-650 2.5.5.5
Fattore di dissipazione (Df)	0.0021	2.5 GHz / 23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di Dk (TCDk)	+40 ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistenza al volume	10,7 × 1010 MΩ·cm	COND A	IPC-TM-650 2.5.17.1
Resistenza superficiale	4.2 × 109 MΩ	COND A	IPC-TM-650 2.5.17.1
Forza elettrica	31.2 KV/mm (780 V/mil)	0.51 mm (0,020")	IPC-TM-650 2.5.6.2
Modulo di trazione (X)	19,650 MPa (2,850 ksi)	NT1 commercio	ASTM D638
Modulo di trazione (Y)	19,450 MPa (2,821 ksi)	NT1 commercio	ASTM D638
Resistenza alla trazione (X)	139 MPa (20,2 ksi)	NT1 commercio	ASTM D638
Resistenza alla trazione (Y)	100 MPa (14,5 ksi)	NT1 commercio	ASTM D638
Forza flessibile	276 MPa (40 kpsi)	️	IPC-TM-650 2.4.4
Stabilità dimensionale	< 0,3 mm/m (< 0,3 mil/pollice)	Dopo l'incisione + E2/150°C	IPC-TM-650 2.4.39A
CTE X asse	11 ppm/°C	-55 a 288°C	IPC-TM-650 2.4.41
CTE Asse Y	14 ppm/°C	-55 a 288°C	IPC-TM-650 2.4.41
CTE Z asse	46 ppm/°C	-55 a 288°C	IPC-TM-650 2.4.41
Tg (TMA)	> 280°C	A	IPC-TM-650 2.4.24.3
Td (TGA)	425°C	️	ASTM D3850
Conduttività termica	0.71 W/m/°K	80°C	ASTM C518
Assorbimento di umidità	00,06%	48 ore di immersione a 50°C	ASTM D570
Densità	10,79 g/cm3	23°C	ASTM D792
Forza della buccia di rame	10,05 N/mm (6,0 pli)	Dopo galleggiamento della saldatura, 1 oz ED	IPC-TM-650 2.4.8
Infiammabilità	N/A (RO4350B è UL 94 V-0)	️	UL 94
Processo senza piombo compatibile	- Sì, sì.	️	️

Spessori standard disponibili per RO4003C

Spessore (pollici)	Spessore (mm)	Tolleranza
0.008"	0.203 mm	± 0,0010"
0.012"	0.305 mm	± 0,0010"
0.016"	0.406 mm	± 0,0015"
0.020"	0.508 mm	± 0,0015"
0.032"	0.813 mm	± 0,0020"
0.060"	1.524 mm	± 0,0040"

Principali vantaggi di RO4003C

FR-4 Processing Compatible ️ Può essere fabbricato utilizzando processi standard epoxi/vetro (FR-4).

Stabile Dk su Temperatura e Frequenza TCDk di +40 ppm/°C è tra i più bassi di qualsiasi materiale per circuiti stampati.

Basse perdite dielettriche (Df 0,0027 @ 10 GHz) ¢ Consente l'uso in applicazioni in cui le frequenze più elevate limitano i laminati convenzionali.

Copper-Matched CTE X/Y CTE di 11 14 ppm/°C corrisponde strettamente al rame (17 ppm/°C), fornendo un'eccellente stabilità dimensionale e affidabili fori di rivestimento.

Tg elevato (> 280°C) Le caratteristiche di espansione rimangono stabili su tutta la gamma di temperature di elaborazione del circuito.

CTE basso dell'asse Z (46 ppm/°C)

Applicazioni tipiche di RO4003C

Amplificatori di potenza e antenne per stazioni base cellulari

Etichette di identificazione RF

antenne radio satellitari (SDARS)

Radar per autoveicoli (ADAS)

Radiofoni microonde punto-punto

Sfondo digitale ad alta velocità

Attrezzature di prova e misura

Cos'è un PCB ibrido ad alta frequenza?

Un PCB ibrido ad alta frequenza è una scheda di circuiti stampati multistrato che combina due o più materiali dielettrici diversi in un singolo stackup.RO4003C) per gli strati di segnale e un materiale standard o di prestazioni medie (e.g., FR4) per gli strati non critici.

In questo prodotto:

RO4003C è utilizzato sul livello 1 ′′ 2 (sezione RF superiore) per basse perdite, Dk stabile e impedenza controllata.

FR4 TG175 viene utilizzato sul livello 3 ′′ 4 (sezione inferiore) per il supporto meccanico, la distribuzione di energia e la riduzione dei costi.

Perché usare una costruzione ibrida?

Guidatore	Spiegazione
Ottimizzazione dei costi	I materiali ad alta frequenza (RO4003C) sono costosi. FR4 è significativamente più economico.
Rigidità meccanica	Il FR4 fornisce un'eccellente resistenza meccanica ed è adatto per tavole spesse, connettori e grandi fattori di forma.
Gestione termica	Gli impilati ibridi possono essere progettati per posizionare componenti generatori di calore sul lato FR4 con vie termiche ai piani in rame.
Flessibilità di progettazione	Permette prestazioni RF ove necessario (strati superiori) e routing digitale/DC standard dove i requisiti di prestazione sono inferiori (strati inferiori).
Compatibilità di produzione	Le schede ibride possono essere elaborate con modifiche alle linee standard FR4.
Vantaggi dei PCB ibridi ad alta frequenza
Vantaggi	Descrizione
Risparmio economico	Riduce il costo dei materiali del 30-60% rispetto ai laminati ad alta frequenza.
Performance radiofonica eccellente	Gli strati di segnale critici utilizzano materiali Dk stabili e a bassa perdita.
Buona affidabilità termica	RO4003C ha Tg > 280°C; FR4 TG175 supporta l'assemblaggio senza piombo.
Fabbricazione standard	RO4003C è compatibile con i processi FR4 senza trattamento specifico del PTFE.
PTH affidabile	La bassa CTE dell'asse Z di RO4003C (46 ppm/°C) combinata con la CTE abbinata al rame garantisce l'affidabilità.
Posizionamento misto di componenti	Componenti ad alta frequenza (RFIC, antenne) sul lato RO4003C; IC digitali, passivi, connettori sul lato FR4.

Svantaggi/sfide dei PCB ibridi ad alta frequenza

Svantaggio	Descrizione	Mitigazione
Controllo delle registrazioni	Valori di CTE diversi tra RO4003C (11 ‰ 14 ppm/°C) e FR4 (14 ‰ 18 ppm/°C) possono causare errori di registrazione strato per strato durante la laminazione.	Utilizzare sistemi di prepreg abbinati; ottimizzare il ciclo di laminazione.
Disadattamento CTE dell'asse Z	RO4003C Z-CTE = 46 ppm/°C; FR4 Z-CTE = 5060 ppm/°C. Le tensioni di espansione differenziale si applicano ai vias placcati che attraversano l'interfaccia ibrida.	Utilizzare rivestimento di rame duttile (25 μm min); evitare le vie direttamente al momento della transizione del materiale.
Affidabilità delle obbligazioni	L'adesione tra RO4003C e FR4 richiede una accurata selezione della prepreg (ad esempio, 2113 RC56% utilizzato qui).	Segui le linee guida di Rogers RO4400.
Costo del materiale	Ancora più elevato di tutti i pannelli FR4 (ma inferiore a tutti gli pannelli ad alta frequenza).	Compromesso accettabile per le prestazioni RF richieste.
Complessità di fabbricazione	Richiede un fabbricante esperto di laminati ibridi; sono necessari controlli di processo aggiuntivi.	Partner con fornitori qualificati (IPC-6012 classe 3).
Sensibilità all'umidità	RO4003C assorbe l'umidità dello 0,06% rispetto al FR4 ~ 0,1 ∼ 0,2%.	Cucina standard di preassemblaggio a 120°C per 2 ̊4 ore.

Quando scegliere un PCB ibrido

Le prestazioni RF sono richieste solo su alcuni strati

Le dimensioni della scheda sono elevate all-high-frequency sarebbe proibitivo per i costi

È necessaria resistenza meccanica (connettori, fori di montaggio)

Progettazione a segnale misto (RF + alta velocità digitale + corrente continua)

Produzione in volume ̇ prestazioni e costi dei bilanci ibridi

Scegliere la frequenza alta quando:

Tutti gli strati di segnale richiedono una bassa perdita e un Dk stabile

Il bilancio consente materiali di prima qualità

La progettazione è molto sensibile al disallineamento CTE (ad esempio, interconnessioni ad alta densità)

Informazioni sull'ordine

Inviare i file Gerber RS-274-X e i disegni di fabbricazione con indicazione chiara di:

Localizzazioni e profondità delle fessure a profondità controllata

Requisiti di controllo dell'impedenza (eventuali)

Lista delle reti per il controllo elettrico al 100%

Supportiamo la produzione in serie da prototipo con spedizioni globali.
