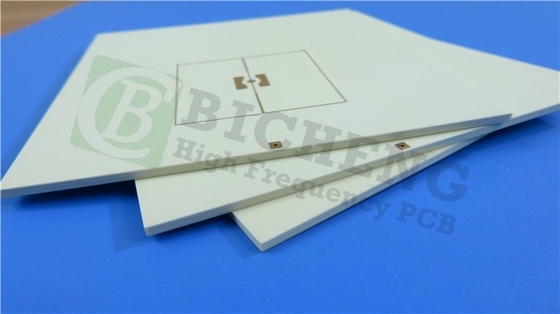

RO4360G2 PCB rigido a due strati 20mil con immersione Oro a bassa perdita, materiale ceramico riempito di idrocarburi rinforzato con vetro

I laminati RO4360G2 della Rogers Corporation stanno rivoluzionando il campo dei materiali per circuiti ad alta frequenza.I laminati termofermi ricolmi di ceramica di idrocarburi offrono una combinazione eccezionale di prestazioni e capacità di lavorazione. con una costante dielettrica (Dk) di 6,15 e compatibilità di processo senza piombo,I laminati RO4360G2 forniscono una soluzione ideale per applicazioni esigenti che richiedono trasmissione del segnale ad alta velocità e prestazioni affidabili.

Caratteristiche che distinguono RO4360G2:

1Impressionante prestazione elettrica:

• Costante dielettrica di 6,15+/- 0,15 a 10 GHz/23°C, che consente l'integrità del segnale ad alta frequenza.
• Fattore di dissipazione di 0,0038 a 10 GHz/23°C, garantendo una bassa perdita di segnale e un'elevata efficienza di trasmissione dei dati.

2. Temperatura e stabilità termica:

• Td> 407°C e alta temperatura di transizione vetrosa (Tg) superiore a 280 °C TMA, rendendo i laminati RO4360G2 adatti a ambienti difficili e applicazioni ad alta temperatura.
• L'alta conduttività termica di 0,75 W/mK contribuisce a dissipare il calore in modo efficace, migliorando le prestazioni e l'affidabilità complessive.
• Il basso coefficiente di espansione termica dell'asse Z a 28 ppm/°C riduce al minimo il rischio di guasti di interconnessione e migliora l'affidabilità complessiva.
• Il coefficiente di espansione termica corrispondente al rame (-55 a 288 °C) garantisce un'eccellente stabilità dimensionale nelle costruzioni di cartoni multistrato.

3Flessibilità e efficienza dei costi:

• I laminati RO4360G2 presentano caratteristiche di lavorazione simili a quelle del FR-4, consentendo una integrazione agevole nei processi di produzione esistenti e riducendo i costi di produzione.
• Una migliore rigidità rispetto ad altri materiali migliora la lavorabilità nelle costruzioni in cartone a più strati, con conseguente miglioramento dei rendimenti e risparmio di costi.
• La compatibilità con i processi privi di piombo e il grado di infiammabilità 94V-0 garantiscono il rispetto delle normative ambientali e delle norme di sicurezza.

Flessibilità e affidabilità del progetto:

1. I laminati RO4360G2 offrono flessibilità di progettazione, consentendo la realizzazione di layout PCB complessi e ad alte prestazioni.
2. L'affidabilità dei fori di tracciato assicura connessioni robuste e una trasmissione del segnale affidabile.
3. La compatibilità degli assemblaggi automatizzati favorisce processi di produzione efficienti e semplificati.
4. La compatibilità dei processi senza piombo rispettosi dell'ambiente è in linea con le pratiche sostenibili e le normative del settore.
5. La catena di approvvigionamento efficiente e i tempi di consegna brevi rendono i laminati RO4360G2 un'opzione materiale conveniente per i progetti di PCB ad alte prestazioni.

Dettagli dell'accoppiamento e della costruzione del PCB:

• L'accoppiamento PCB raccomandato per i laminati RO4360G2 è una configurazione rigida a due strati.
• Copper_layer_1 - 35 μm
• RO4360G2 Substrato - 20 mil (0,508 mm)
• Copper_layer_2 - 35 μm
• I dettagli di costruzione del PCB, comprese le dimensioni, la traccia/spazio minimo, la dimensione del foro, lo spessore della scheda finita, il peso del rame, attraverso lo spessore del rivestimento, la finitura superficiale, la maschera di saldatura e le prove elettriche,assicurare la conformità alle norme IPC-Classe-2 e prestazioni affidabili.

Applicazioni tipiche:

• Amplificatori di potenza della stazione base: i laminati RO4360G2 offrono eccellenti proprietà elettriche, che li rendono adatti per applicazioni ad alta potenza negli amplificatori della stazione base.
• Trasmettitori a piccole celle: con le loro caratteristiche di bassa perdita, la stabilità termica superiore e le prestazioni affidabili, i laminati RO4360G2 sono una scelta ideale per i progetti di trasmettitori a piccole celle.

I laminati RO4360G2 della Rogers Corporation offrono una soluzione convincente per progettazioni avanzate di PCB che richiedono prestazioni ad alta frequenza, stabilità termica e trasmissione affidabile del segnale.Con la loro combinazione unica di caratteristiche, i laminati RO4360G2 consentono agli ingegneri di spingere i confini dei sistemi di comunicazione ad alta velocità mantenendo l'efficienza dei costi e la flessibilità di produzione.
