Taconic RF-30A PCB: ridefinizione dei substrati RF per applicazioni ad alto volume

RF-30A, un laminato in ceramica organica all'avanguardia sviluppato da Taconic, sta rivoluzionando il mondo dei substrati RF.RF-30A offre prestazioni eccezionali ed un'efficacia economica, il che lo rende la scelta ideale per applicazioni commerciali a microonde e a radiofrequenza ad alto volume.

Stabilità senza pari:
RF-30A mostra una notevole stabilità elettrica e meccanica, superando i requisiti dei progettisti più esigenti.con una larghezza superiore a 50 mm,, garantisce proprietà elettriche costanti, con conseguente miglioramento dei livelli di distorsione da intermodulazione passiva (PIMD) e minore perdita di inserimento in un ampio intervallo di frequenze.La sua eccezionale stabilità dimensionale, un minore coefficiente di espansione termica (CTE) e una maggiore rigidità riducono al minimo l'impatto di fattori esterni sui componenti RF.

Affidabilità e facilità d'uso:
Con un'eccellente resistenza alla buccia per 1/2 once e 1 ounce di rame RT, RF-30A eccelle in scenari che richiedono rilavorazioni o ripetuti processi di reflow.combinato con una tangente di perdita stabile, riduce al minimo lo spostamento di fase in ambienti a temperatura e umidità variabili.La stabilità dimensionale del substrato contribuisce ulteriormente alle proprietà di fase e impedenza coerenti in tutto lo spettro di frequenza a banda larga.

Ottimizzato per le prestazioni:
RF-30A e' stato progettato meticolosamente con componenti in ceramica per ottenere una bassa CTE sull'asse Z.miglioramento dell'affidabilità dei fori di rivestimento (PTH) e facilitazione della fabbricazione di circuiti multistratoQueste proprietà contribuiscono anche a migliorare le prestazioni del PIMD, garantendo una funzionalità ottimale nelle applicazioni critiche di RF.

Caratteristiche impressionanti:

• Costante dielettrica (DK) di 2,97 +/- 0,05 a 1,9 GHz e 23°C
• Fattore di dissipazione di 0,0013 a 1,9 GHz e 23°C
• Conduttività termica di 0,42 W/m/K
• CTE nell'asse X di 8 ppm/°C, nell'asse Y di 11 ppm/°C e nell'asse Z di 60 ppm/°C
• Densità (gravità specifica) di 2,16 g/cm3

Principali vantaggi:

• Valori PIM eccellenti, sotto -160 dBc, che garantiscono elevate prestazioni nei PCB
• Miglioramento della qualità del PTH, che contribuisce a migliorare l'affidabilità e la facilità di fabbricazione
• Proprietà meccaniche immutabili, che garantiscono stabilità e durata nelle applicazioni RF
• Funzionamento affidabile ad alte frequenze, rispondente alle esigenze dei moderni sistemi di comunicazione
• Stabilità eccezionale ad alte temperature, che consente di operare in ambienti termici difficili
• Basso tasso di assorbimento dell'umidità, minimizzando l'impatto dell'umidità sulle prestazioni
• Un'eccellente resistenza alla buccia, fondamentale per il ritrattamento e i ripetuti processi di reflusso
• Ottimo rapporto prezzo/prestazioni, che offre un valore eccezionale per i clienti

Sebbene RF-30A offra prestazioni eccezionali e numerosi benefici, è importante riconoscere alcuni limiti o considerazioni associati al suo uso.Ecco alcuni potenziali inconvenienti da tenere presente:

1. Costo: le tecnologie avanzate hanno spesso un prezzo più elevato. Le caratteristiche e le prestazioni all'avanguardia di RF-30A possono comportare un costo più elevato rispetto ai substrati RF convenzionali.È essenziale valutare i requisiti del progetto e i vincoli di bilancio quando si considera RF-30A.
2. Disponibilità: in quanto PCB appena spedito, l'RF-30A può avere una disponibilità limitata inizialmente.L'elevata domanda e i limiti di capacità di produzione potrebbero potenzialmente influenzare il tempo di consegna e la disponibilità dei substrati RF-30AÈ consigliabile pianificare di conseguenza e comunicare con i fornitori per garantire la consegna tempestiva.
3. Complessità di progettazione: le proprietà ottimizzate e le caratteristiche avanzate di RF-30A possono richiedere ulteriori considerazioni di progettazione.come dielettrico a bassa perdita e foglio di rame a basso profiloLa collaborazione con ingegneri e progettisti RF esperti è cruciale per sfruttare appieno i vantaggi di RF-30A.
4. Manipolazione del materiale: a causa dei suoi componenti ceramici, RF-30A può richiedere tecniche specializzate di manipolazione e lavorazione durante la fabbricazione e l'assemblaggio.La natura fragile della ceramica richiede un'attenta attenzione per evitare danni meccaniciI fabbricanti devono assicurarsi che le loro strutture e i loro processi siano attrezzati per soddisfare i requisiti specifici di RF-30A.
5. Adattabilità all'applicazione: mentre RF-30A eccelle nelle applicazioni ad alto volume, è essenziale valutare se le sue caratteristiche uniche sono allineate con i requisiti specifici del caso d'uso previsto.Diversi substrati RF possono offrire una migliore idoneità per determinate applicazioni in base a fattori quali la gamma di frequenze, livelli di potenza e condizioni ambientali. Condurre prove approfondite e prendere in considerazione i pareri di esperti può aiutare a determinare il substrato migliore per una particolare applicazione.

È fondamentale valutare i vantaggi rispetto a questi potenziali inconvenienti e valutare in che modo essi si allineano con le esigenze del progetto.Considerando questi fattori e impegnandosi in una comunicazione aperta con fornitori ed esperti del settore, potete prendere decisioni informate sull'integrazione di RF-30A nei vostri progetti.

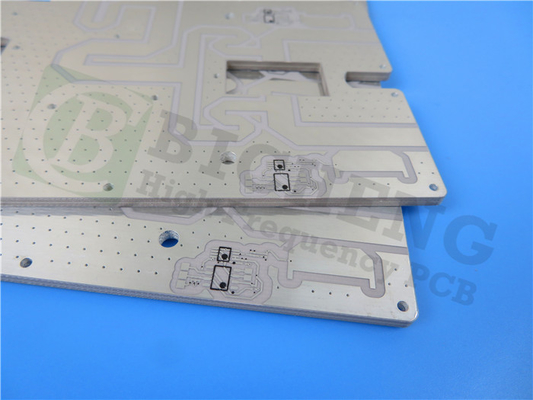

Dettagli di costruzione del PCB:

• 2 strati di PCB rigidi con nucleo RF-30A (0,508 mm, 20 mils)
• Spessore del cartone finito di 0,6 mm
• 1 oz (1,4 ml) peso di rame dello strato esterno
• Traccia minima/spazio di 4/5 mils
• Dimensione minima del foro di 0,35 mm
• Via spessore di rivestimento di 20 μm
• Finitura superficiale: rame nudo

Affidabile e certificato:
RF-30A aderisce allo standard IPC-Class-2, garantendo processi di produzione di alta qualità.

Applicazioni e disponibilità:
RF-30A trova il suo posto in varie applicazioni, tra cui antenne e sottocomponenti, componenti passivi RF e amplificatori di potenza.gli ingegneri e i produttori possono accedere facilmente a questo substrato eccezionale.

b. "tecnologia" per la trasformazione di materiali o di materiali di cui all'allegato I;
RF-30A sta trasformando il panorama dei substrati RF, offrendo una stabilità, affidabilità e prestazioni senza pari.consente ai progettisti di spingere i confini e sbloccare nuove possibilità nelle applicazioni RF ad alto volumeVivi il futuro dei substrati RF con RF-30A di Taconic.
