TMM4 PCB: un materiale termoresistente per microonde per PCB ad alta frequenza

Esplorare le impressionanti proprietà del TMM4: un materiale termo-resistente per microonde per PCB ad alta frequenza

Il PCB Rogers TMM4 è un materiale composito che combina proprietà ceramiche, idrocarburiche e polimeriche termofertili, progettato specificamente per applicazioni a strisce e microstrisce.Offre una combinazione unica di caratteristiche meccaniche e chimiche, incorporando i vantaggi sia della ceramica che dei materiali PTFE tradizionali.assicurare un'affidabile legatura del filo senza rischi di sollevamento del cuscinetto o deformazione del substrato.

Ora, approfondiremo le notevoli proprietà del TMM4 che lo rendono una scelta ottimale per applicazioni impegnative.

In primo luogo, abbiamo la costante dielettrica di TMM4. A un valore di processo di 4.5 ± 0,045 a 10 GHz, garantisce una trasmissione del segnale affidabile. Durante la fase di progettazione, la costante dielettrica è impostata a 4.7, coprendo efficacemente un ampio intervallo di frequenze da 8 GHz a 40 GHz.

Successivamente, consideriamo il fattore di dissipazione, in cui TMM4 eccelle con un valore di processo di 0,002 a 10 GHz, indicando una perdita minima di segnale e prestazioni complessive migliorate.

La stabilità termica è un'altra caratteristica impressionante del TMM4, con un coefficiente termico della costante dielettrica che misura +15 ppm/°K su un ampio intervallo di temperatura da -55°C a 125°C.

Passando alle proprietà elettriche, TMM4 vanta una resistenza all'isolamento superiore a 2000 Gohm, garantendo prestazioni di isolamento affidabili.mentre la Resistenza Superficiale è di 1 x 10^9 Mohm.

Ora, esploriamo le proprietà termiche del TMM4. Mostra una temperatura di decomposizione (Td) di 425°C, garantendo stabilità e affidabilità anche in ambienti ad alta temperatura.

È degno di nota anche il coefficiente di espansione termica: lungo gli assi X e Y misura 16 ppm/K, mentre lungo l'asse Z misura 21 ppm/K.Ciò indica che TMM4 può resistere a variazioni di temperatura da 0°C a 140°C senza significative variazioni dimensionali.

Inoltre, TMM4 presenta una conduttività termica di 0,7 W/m/K a 80 °C, consentendo una dissipazione del calore efficiente nei sistemi elettronici.

Passando alle sue caratteristiche meccaniche, TMM4 dimostra una notevole resistenza.0 N/mm) sia nella direzione X che nella direzione Y, anche dopo la saldatura a galleggiamento con 1 oz. EDC.

La resistenza flessibile del TMM4 è pari a 15,91 kpsi sia nella direzione della macchina (MD) che nella direzione della macchina (CMD), garantendo l'integrità strutturale in condizioni difficili.Il modulo flessibile per MD e CMD è 1.76 Mpsi, che indica un'eccellente rigidità.

Inoltre, TMM4 presenta desiderabili proprietà fisiche. Il suo assorbimento dell'umidità è minimo, misurando solo lo 0,07% per un'area di 2X2 a 1,27 mm (0,050") di spessore e lo 0,18% a 3,18 mm (0,125") di spessore.

La gravità specifica di TMM4 è 2.07Inoltre, la sua capacità termica specifica è di 0,83 J/g/K, contribuendo a una gestione termica efficiente.

Ultimo ma non meno importante, il TMM4 è compatibile con i processi privi di piombo, garantendo la conformità agli standard del settore e alle normative ambientali.

Capacità di PCB (TMM 4)
Per i PCB TMM 4, possiamo fornirvi schede a singolo strato, schede a doppio strato, schede a più strati e tipi ibridi.

I PCB TMM 4 hanno uno spessore ampio. Esistono spessori standard come 20 mil, 30 mil, 50 mil e 60 mil ecc. e spessori non standard come 15 mil, 25 mil, 75 mil e 125 mil ecc.È sottile come 15 millimetri e spessa come 500 millimetri per i nostri progettisti.

Il rame finito su PCB può essere 1oz, 2oz e 3oz.può essere una sola tavola nel foglio e anche può essere diversi disegni in questo pannello.

La maschera di saldatura in verde, nero, blu e giallo ecc. è disponibile in casa.

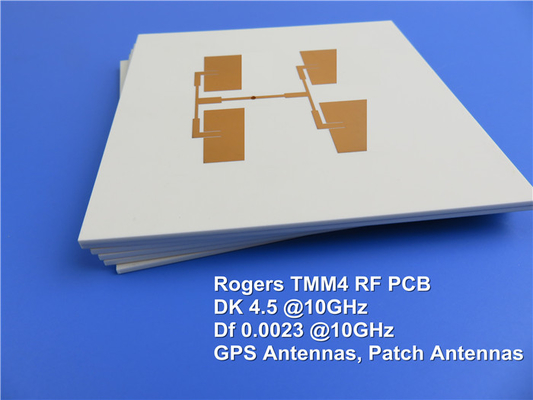

Un pezzo di TMM 4PCB
Sullo schermo è presente un doppio strato di PCB TMM4 su un substrato da 5,08 mm senza maschera di saldatura.sistemi di comunicazione satellitare, antenne GPS, polarizzatori dielettrici e lenti ecc.

Conclusioni
Le proprietà meccaniche del TMM 4 ′ resistono al flusso di freddo e al flusso di scarico.Tutti i processi di produzione di PCB comuni possono essere utilizzati con materiali TMM 4, in modo che la produzione di massa sia disponibile per la commercializzazione.
