TMM10 PCB 25mil 2 strato con rame nudo

Nel mondo dell'elettronica avanzata, la scelta dei materiali PCB svolge un ruolo cruciale nel determinare le prestazioni, l'affidabilità e la longevità dei dispositivi elettronici.Un materiale che si distingue per le sue eccezionali capacità è il materiale TMM10 PCBCon la sua composizione unica, le caratteristiche all'avanguardia e una vasta gamma di applicazioni, TMM10 sta rivoluzionando il campo dei circuiti RF e microonde.

Vantaggi del materiale PCB TMM10:

1Impressionanti proprietà elettriche:
TMM10 vanta un'impressionante costante dielettrica di processo (Dk) di 9,20 +/- 0,23 a 10 GHz/23 ° C, fornendo un'eccellente integrità del segnale e riducendo al minimo la perdita di segnale.0022 garantisce un'efficiente trasmissione di energia e riduce le perdite di energia.

2Stabilità a temperatura:
Con un coefficiente termico di Dk di -38 ppm/°C tra -55°C e 125°C, TMM10 mantiene le sue prestazioni elettriche in un ampio intervallo di temperature.Questa stabilità lo rende ideale per applicazioni che richiedono un funzionamento affidabile in ambienti estremi.

3Resilienza meccanica:
Il coefficiente di espansione termica del TMM10 è abbinato al rame, riducendo al minimo lo stress e garantendo l'integrità delle giunzioni della saldatura e dei collegamenti dei componenti.Le sue proprietà meccaniche resistono al solco e al flusso di freddo, migliorando la durata e l'affidabilità complessive del PCB.

4Resistenza chimica:
Il TMM10 è resistente alle sostanze chimiche di processo comunemente utilizzate durante la fabbricazione, riducendo il rischio di danneggiamento del materiale.Questa resistenza chimica contribuisce alla longevità del PCB e garantisce prestazioni costanti nel tempo.

5- Compatibilità con i fili:
Basato su una resina termo-resistente, TMM10 fornisce una piattaforma affidabile per le connessioni di legame del filo.come i circuiti ad alta frequenza.

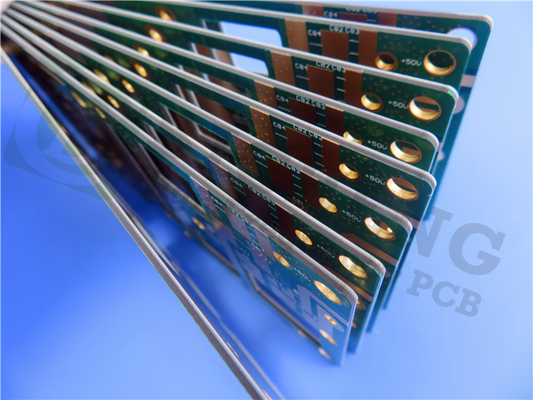

Questo PCB rigido a due strati presenta i seguenti dettagli di costruzione:

• Copper_layer_1 - 35 μm
• Rogers Core TMM10 - 0,635 mm (25 mil)
• Copper_layer_2 - 35 μm


Svantaggi del materiale PCB TMM10:

1- Intervallo di temperatura limitato:
TMM10 è progettato per funzionare in un intervallo di temperatura compreso tra -40°C e +85°C. Sebbene sia adatto a molte applicazioni, potrebbe non essere adatto per ambienti a temperature estreme.

2- Mancanza di miglioramenti visivi:
TMM10 non viene fornito con strati di serigrafia superiore, serigrafia inferiore o maschera di saldatura.L'assenza di miglioramenti visivi può richiedere ulteriori metodi di etichettatura o identificazione durante i processi di montaggio e di risoluzione dei problemi.

Applicazioni del materiale PCB TMM10:

1. Circuiti RF e microonde:
TMM10 è specificamente progettato per applicazioni ad alta frequenza, rendendolo una scelta eccellente per i circuiti RF e microonde.Le sue eccezionali proprietà elettriche garantiscono un'efficiente trasmissione del segnale e perdite minime.

2Amplificatori e combinatori di potenza:
Con la sua elevata stabilità termica e basso fattore di dissipazione, TMM10 è adatto per amplificatori e combinatori di potenza, consentendo una consegna di potenza efficiente e una combinazione di segnali.

3. Filtri e accoppiatori:
La costante dielettrica precisa e il basso fattore di perdita del TMM10 lo rendono una scelta ideale per filtri e accoppiatori, garantendo una risposta di frequenza accurata e una distorsione minima del segnale.

4. sistemi di comunicazione satellitare:
L'affidabilità e le eccezionali caratteristiche elettriche del TMM10 lo rendono adatto ai sistemi di comunicazione satellitare, fornendo una trasmissione del segnale stabile ed efficiente.

5. Antenne di sistemi di posizionamento globale:
Le prestazioni ad alta frequenza e la durata del TMM10 lo rendono una scelta preferita per le antenne dei sistemi di posizionamento globale (GPS), garantendo informazioni di posizionamento affidabili e accurate.

6- Aggiungi le antenne.
Le antenne a patch beneficiano delle eccellenti proprietà dielettriche del TMM10, che consentono un controllo preciso dei modelli di radiazione e migliorano la ricezione e la trasmissione del segnale.

7. Polarizzatori dielettrici e lenti:
La costante prestazione elettrica e la resistenza meccanica del TMM10 lo rendono adatto per polarizzatori dielettrici e lenti, garantendo un controllo accurato della polarizzazione e prestazioni ottiche.

8- Testatori di chip:
La stabilità del TMM10, il basso fattore di perdita e la compatibilità con i legami con i fili lo rendono adatto per i tester di chip, facilitando il test e la valutazione efficienti dei circuiti integrati.

Conclusione:
Il materiale per PCB TMM10 è una testimonianza dei continui progressi nella tecnologia per PCB.e la resistenza meccanica lo rendono una scelta preferita per applicazioni ad alta frequenzaDai circuiti RF e microonde ai sistemi di comunicazione satellitare, TMM10 consente prestazioni precise e affidabili.Abbracciare le capacità del materiale PCB TMM10 e sbloccare nuove dimensioni di progettazione e innovazione elettronica.

Per richieste tecniche o per esplorare le possibilità con il materiale PCB TMM10, si prega di contattare Sally Mao all'indirizzo sales@bichengpcb.com.
