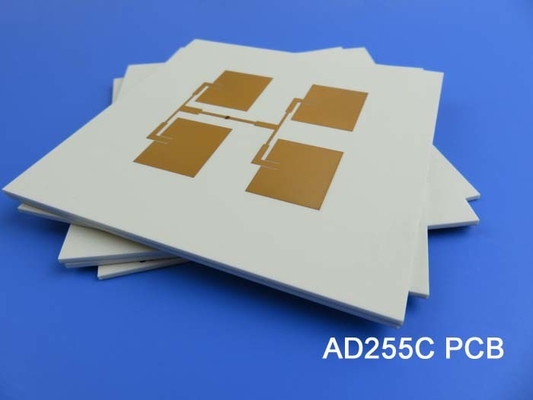

AD255C PCB ad alta frequenza per applicazioni RF affidabili per antenne

AD255C PCB di antenna ad alte prestazioni per applicazioni RF affidabili

Introduzione:
I PCB per antenne AD255C sono materiali avanzati a base di PTFE rinforzati con vetro progettati per offrire prestazioni eccezionali in applicazioni a microonde e RF.caratteristiche a bassa perdita, e eccellenti prestazioni di intermodulazione passiva (PIM), i laminati AD255C offrono una soluzione affidabile per le esigenze delle infrastrutture di telecomunicazione.

Caratteristiche che distinguono AD255C:
I PCB AD255C presentano una serie di caratteristiche che li distinguono sul mercato:

1. PTFE e compositi ceramici a bassa perdita:

I laminati AD255C sono composti da una miscela speciale di PTFE e di filler ceramici, con conseguente tangente di perdita estremamente bassa e costante dielettrica di 2.55Questa composizione unica garantisce un'attenuazione minima del segnale, una migliore efficienza di trasmissione e una migliore prestazione complessiva del sistema.

2Stabilità e affidabilità:
I materiali AD255C presentano un'eccellente stabilità su un'ampia gamma di frequenze e temperature.mantengono la loro integrità strutturale anche in condizioni operative difficili, garantendo prestazioni durevoli e affidabili.

3. Fabbricazione di schede di circuiti a alta resa:
Il rinforzo in vetro tessuto in AD255C consente un'efficiente elaborazione dei circuiti e supporta la fabbricazione di PCB ad alto rendimento.Questa caratteristica non solo migliora le prestazioni del circuito, ma riduce anche i costi di fabbricazione e migliora l'efficienza della produzione.

4- Rame a basso profilo:
I laminati AD255C sono disponibili con le opzioni standard di fogli di rame ED depositi o trattati al contrario.La progettazione in rame a basso profilo contribuisce ulteriormente a ridurre al minimo la perdita di segnale e ottimizzare le prestazioni complessive del sistema di antenne.

5Ampia gamma di applicazioni:
I laminati AD255C trovano applicazioni in vari sistemi a microonde e RF, rendendoli versatili per diverse industrie.

• Antenne per stazioni base di infrastrutture cellulari: i PCB AD255C forniscono prestazioni eccellenti per le antenne delle stazioni base, consentendo una comunicazione affidabile ed efficiente nelle reti cellulari.
• Sistemi di antenne telematiche automobilistiche: la bassa perdita e la stabilità dell'AD255C lo rendono una scelta ideale per applicazioni telematiche automobilistiche,garantire una connettività e una comunicazione affidabili all'interno dei veicoli.
• Antenne radio satellitari commerciali: i PCB AD255C offrono le prestazioni e la durata necessarie per le antenne radio satellitari commerciali, fornendo ricezione e trasmissione di alta qualità.

Vantaggi dei PCB per antenne AD255C:
I PCB AD255C offrono diversi vantaggi che li rendono una scelta preferita per le applicazioni RF:

1. Perdita di inserimento inferiore:
I PCB AD255C garantiscono una perdita minima del segnale, con conseguente miglioramento dell'integrità del segnale e riduzione del consumo di energia.Questo vantaggio è fondamentale per mantenere una comunicazione efficiente e ottimizzare le prestazioni del sistema.

2. PIM basso per le applicazioni di antenna:
Le prestazioni PIM superiori dei materiali AD255C contribuiscono a una comunicazione più chiara e a una migliore prestazione complessiva del sistema.Questa caratteristica è particolarmente importante nelle applicazioni di antenne in cui il PIM può causare distorsioni e interferenze del segnale.

3Stabilità di fase:
I PCB AD255C presentano un eccellente coefficiente termico della costante dielettrica (TCEr), che garantisce un'affidabile stabilità di fase su un'ampia gamma di temperature.Questa caratteristica è essenziale per mantenere la qualità e le prestazioni del segnale costanti in applicazioni RF esigenti.

3Compatibilità con la lavorazione standard dei PCB:
I PCB AD255C sono compatibili con la lavorazione utilizzata per i substrati PCB standard a base di PTFE.Questa compatibilità consente un'integrazione senza soluzione di continuità nei processi di produzione esistenti senza la necessità di modifiche o aggiustamenti importanti.

4- PCB stackup e dettagli di costruzione:
AD255C è progettato per l'uso in una configurazione a due strati di PCB rigidi.

• Strato di rame: spessore di 1: 35 μm
• AD255C laminato: spessore di 0,508 mm (20 mil)
• Strato di rame di spessore di 2: 35 μm

I dettagli di costruzione del PCB consistono nelle dimensioni del pannello, i requisiti minimi di traccia/spazio, le dimensioni dei fori, lo spessore del pannello finito, il peso del rame, attraverso lo spessore del rivestimento, la finitura superficiale,colori della maschera di saldaturaQueste specifiche garantiscono la massima qualità e affidabilità del PCB.

Le statistiche e le immagini dei PCB:
Le statistiche sui PCB forniscono informazioni preziose sulla progettazione, compreso il numero di componenti, pad, vias e reti.Questi dati forniscono una panoramica completa della complessità e della funzionalità del PCBLe opere d'arte fornite nel formato Gerber RS-274-X rispettano lo standard IPC-Class-2 ampiamente accettato, garantendo la compatibilità con i processi di fabbricazione standard dei PCB.

Disponibilità e applicazioni tipiche:
I laminati per antenne AD255C sono disponibili in tutto il mondo, rendendoli accessibili a una vasta gamma di settori e mercati.Questi laminati trovano applicazioni tipiche nelle antenne delle stazioni base delle infrastrutture cellulariLa loro versatilità e affidabilità li rendono una scelta preferita per le applicazioni RF più esigenti.

In conclusione, le PCB ad antenna AD255C offrono prestazioni eccezionali, basse perdite e un'elevata affidabilità per applicazioni RF e microonde.compresi PTFE a perdite molto basse e compositi ceramiciI PCB AD255C offrono una soluzione affidabile per le infrastrutture di telecomunicazione e altre applicazioni RF.come la perdita di inserimento inferiore, basso PIM, stabilità di fase e ampia disponibilità, aumentano ulteriormente il loro appeal nel settore.I PCB AD255C offrono le prestazioni e l'affidabilità necessarie per un'integrazione di successo del sistema RF.
