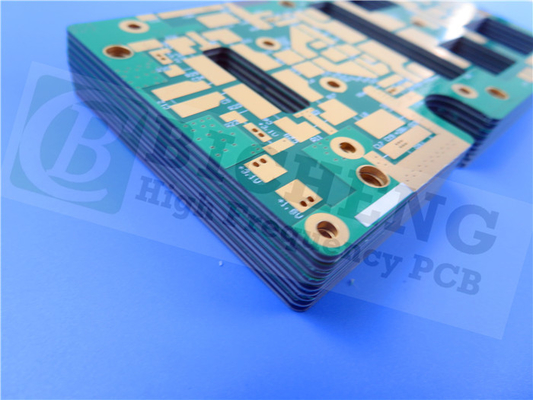

IsoClad 917 PCB ad alta frequenza a 2 strati 62mil Standard accettato: IPC-Classe-3

IsoClad 917: Scatenamento del potenziale dei substrati PCB rivoluzionari

Entrate nel regno dei progressi rivoluzionari della tecnologia PCB con i PCB Rogers IsoClad 917.con una costante dielettrica (Dk) e un fattore di dissipazione ineguagliabili. Con prestazioni eccezionali e versatilità, i laminati IsoClad 917 sono diventati la scelta ideale per una vasta gamma di applicazioni,compresi i disegni di PCB flessibili come le antenne conformi e le antenne di avvolgimentoEsaminiamo le caratteristiche, i benefici e le specifiche di questo materiale straordinario.

Caratteristiche senza pari:
I laminati IsoClad 917 vantano una miriade di caratteristiche notevoli che li distinguono dalla concorrenza.

1Impressionante prestazione elettrica:
I laminati IsoClad 917 presentano prestazioni elettriche eccezionali, con un Dk di 2,17 o 2,20 a 10 GHz/23°C. Ciò garantisce una trasmissione del segnale affidabile con perdite minime.Il fattore di dissipazione di 0.0013 alla stessa frequenza e temperatura migliora ulteriormente l'integrità del segnale, rendendoli la scelta ottimale per applicazioni ad alta frequenza.

2Stabilità a temperatura:
Questi laminati eccellono nel mantenere prestazioni massime in un'ampia gamma di temperature.con un coefficiente di temperatura Dk (TcDK) di -157 ppm/°C nell'intervallo -10°C-140°C.

3- Resistenza meccanica superiore:
I laminati IsoClad 917 presentano una robusta resistenza alla buccia, che consente loro di resistere fino a 10 libbre per pollice. Ciò garantisce l'integrità degli assemblaggi PCB anche in condizioni difficili.L'inclusione di rinforzo in fibra di vetro non tessuto aumenta la resistenza meccanica, elevando i livelli di prestazione.

Vantaggi di IsoClad 917:
I notevoli vantaggi dei laminati IsoClad 917 li rendono una scelta indispensabile per la progettazione di PCB.

1Armatura in fibra di vetro non tessuta:
I laminati IsoClad 917 incorporano rinforzo in fibra di vetro non tessuta, offrendo una maggiore stabilità dimensionale e una costante dielettrica uniforme.fornire prestazioni e affidabilità di prim'ordine.

2. bassa costante dielettrica e perdita:
I laminati IsoClad 917 forniscono una costante dielettrica e un fattore di dissipazione eccezionalmente bassi, garantendo un'integrità del segnale ottimale e una perdita minima del segnale.Sono la scelta ideale per applicazioni ad alta frequenza in cui precisione ed efficienza sono primordiali.

3- Resistenza all'umidità:
I laminati IsoClad 917 presentano un basso assorbimento dell'umidità dello 0,04%, proteggendo contro la degradazione elettrica e garantendo prestazioni costanti anche in ambienti umidi.a prescindere dalle condizioni difficili.

4Flessibilità e isotropia:
Questi laminati offrono una flessibilità ineguagliabile, superando le alternative della fibra di vetro tessuta.forniscono proprietà altamente isotrope nell' X, Y e Z direzioni, garantendo prestazioni costanti in tutto il PCB.

Costruttura e specifiche del PCB:
I laminati IsoClad 917 possono essere integrati senza soluzione di continuità in varie configurazioni e configurazioni di PCB.

Applicazioni e disponibilità:
I laminati IsoClad 917 hanno trovato diverse applicazioni in tutti i settori.

- Antenne conformi.
- Circuiti a strisce e a strisce
- Sistemi di guida
- Radar e sistemi elettronici

I laminati IsoClad 917 sono facilmente disponibili in tutto il mondo, offrendo una soluzione affidabile e versatile per vari requisiti di progettazione dei PCB.

I laminati Rogers IsoClad 917 hanno spinto i substrati PCB in una nuova era, offrendo prestazioni e versatilità senza pari.e resistenza all'umiditàL'adozione di IsoClad 917 apre una vasta gamma di possibilità di innovazione in diversi settori,garantire sistemi elettronici affidabili ed efficienti per il futuro.
